Jak zapojit pískovou filtraci k bazénu krok za krokem
Potřebujete zapojit pískovou filtraci k nadzemnímu nebo zapuštěnému bazénu? Základní směr vody je vždy stejný: z bazénu do čerpadla, z čerpadla do filtru a z filtru zpět do bazénu. Rozdíl je v průměru hadic, typu 6cestného ventilu a počtu sání a trysek. Níže najdete praktické schéma pro potrubí 32, 38 i 50 mm, první spuštění a řešení nejčastějších problémů.
Kam umístit pískovou filtraci
Filtraci umístěte na pevný, rovný a suchý podklad co nejblíže k bazénu. Kratší a přímější potrubí má menší tlakové ztráty, takže čerpadlo dosáhne lepšího skutečného průtoku. Neexistuje ale univerzální hranice, od které stačí přidat určité procento výkonu. Rozhoduje délka potrubí, jeho průměr, převýšení, počet kolen, ventilů a dalších zařízení.
Nejjednodušší je instalace pod úrovní hladiny, kdy voda přitéká k čerpadlu samospádem. Nad hladinou použijte samonasávací bazénové čerpadlo, dokonale těsné sací potrubí a postup zavodnění podle jeho návodu. Zpětná klapka může u některých sestav pomoci udržet vodní sloupec, není však automaticky nutná a na sání představuje další odpor i možné místo netěsnosti.
Hadice 32, 38 nebo potrubí 50 mm
Průměr připojení přizpůsobte bazénu, čerpadlu a délce trasy. Nezužujte zbytečně výkonné čerpadlo na tenkou hadici. U delšího vedení má větší průměr výrazně menší tlakové ztráty.
| Připojení | Typické použití | Na co si dát pozor |
|---|---|---|
| 32 mm hadice | Malé nadzemní bazény a slabší kartušové či pískové filtrace | Vyšší odpor, nevhodná pro delší trasu a výkonnější čerpadlo |
| 38 mm hadice | Běžné nadzemní bazény a kompaktní filtrační sestavy | Použijte správné trny, spony a těsnění; hadice nesmí přisávat vzduch |
| PVC 50 mm | Zapuštěné bazény a trvalé instalace | Omezte počet ostrých kolen, použijte rozebíratelná šroubení u technologie |
Má-li bazén dvě sací větve, například skimmer a dnovou výpusť, spojte je před čerpadlem přes samostatné ventily. Díky nim nastavíte poměr sání a každou větev můžete při servisu uzavřít. Stejně se vyplatí osadit uzávěry na vratné potrubí.
Jak zapojit pískovou filtraci
Na ventilu se řiďte vyraženými popisy, ne pouze polohou nátrubků. U různých výrobců se může jejich rozmístění lišit. Nejčastější označení jsou PUMP, RETURN a WASTE.
| Port | Co se k němu připojuje | Směr vody |
|---|---|---|
| PUMP | Výtlak z bazénového čerpadla | Z čerpadla do 6cestného ventilu |
| RETURN / POOL | Vratné trysky, případně ohřev a další technologie | Z filtru zpět do bazénu |
| WASTE | Odpadní potrubí nebo hadice | Mimo bazén při proplachu, dopírání a vypouštění |
- Skimmer připojte k sání čerpadla. Sací strana musí být dokonale těsná. Netěsnost zde často nenasává vodu ven, ale vzduch dovnitř.

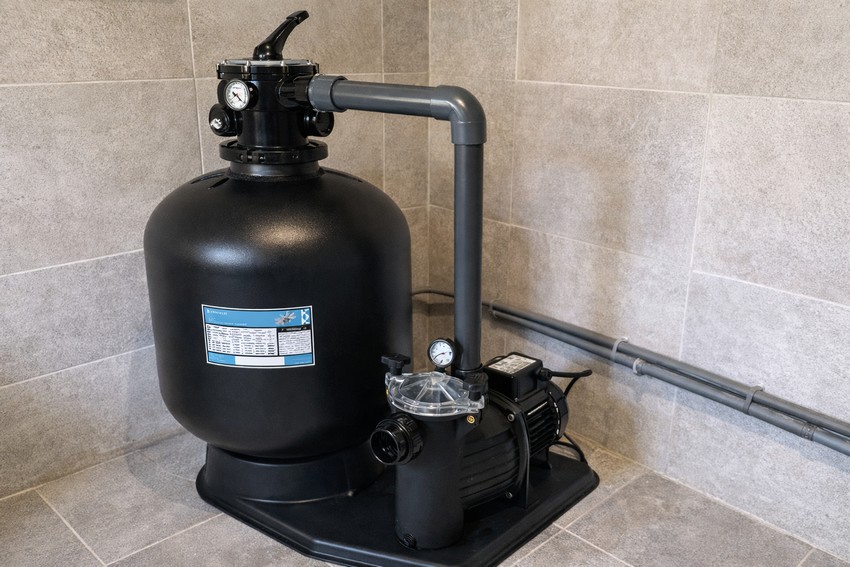

- Výstup z čerpadla veďte do portu PUMP. U sestavy s bočním ventilem jsou krátké propojovací trubky mezi ventilem a nádobou součástí filtru.
- Port RETURN propojte s vratnými tryskami. Tepelné čerpadlo, solinátor nebo dávkovací technika se obvykle zapojují až za filtrem v pořadí určeném jejich výrobci.
- Port WASTE vyveďte do odpadu. Potrubí musí zvládnout plný průtok čerpadla a nesmí být při proplachu uzavřené.
- Na závěr zkontrolujte šipky a popisky. Prohozený PUMP a RETURN může způsobit špatnou funkci ventilu a filtru.
Názor bazénového specialisty
Nejvíc problémů po nové instalaci nevzniká ve filtrační nádobě, ale na sací straně. Stačí špatně usazený O-kroužek víka čerpadla, volná spona nebo závit utěsněný na nesprávném místě a čerpadlo nasává vzduch. Před výměnou čerpadla proto nejdřív zkontrolujte zavodnění, těsnění a všechny spoje mezi skimmerem a vstupem čerpadla.
tým Poolservis
První spuštění pískové filtrace
- Zkontrolujte vnitřní rozvod filtru. Centrální trubice a filtrační ramena musí být správně sestavené a nepoškozené.
- Nádobu částečně naplňte vodou. Voda ztlumí náraz při sypání média a chrání filtrační ramena. Otvor centrální trubice zakryjte, aby do něj nespadl písek.
- Nasypte předepsané množství a zrnitost média. Hodnoty se liší podle nádoby; řiďte se štítkem a návodem konkrétního filtru. Nabídku vhodných náplní najdete v kategorii písek a filtrační média.
- Namontujte ventil a zkontrolujte těsnění. Těsnicí plochy musí být čisté. Převlečné matice dotahujte rovnoměrně, ne silou.
- Zavodněte čerpadlo. Naplňte předfiltr vodou, otevřete potřebné ventily a ověřte, že v sání není uzavřená klapka.
- Propláchněte nový písek. Při vypnutém čerpadle nastavte BACKWASH, zapněte čerpadlo a proplachujte do čisté vody v průhledítku nebo odpadu, obvykle několik minut.
- Proveďte dopírání. Vypněte čerpadlo, nastavte RINSE, spusťte přibližně na 30–60 sekund a znovu vypněte.
- Přepněte na FILTER. Zapněte čerpadlo, odvzdušněte nádobu, zkontrolujte netěsnosti a poznamenejte si tlak čistého filtru.
Co znamenají polohy 6cestného ventilu
| Poloha | Funkce | Kdy ji použít |
|---|---|---|
| FILTER | Běžná filtrace přes náplň | Normální provoz a vysávání přes filtr |
| BACKWASH | Obrácený průtok vyplaví nečistoty do odpadu | Při zvýšení tlaku nebo poklesu průtoku |
| RINSE | Usadí náplň a odvede zbytek nečistot do odpadu | Po každém proplachu |
| WASTE | Voda obchází filtr a odchází do odpadu | Vypouštění a vysávání silných nečistot |
| RECIRCULATE | Voda obchází filtrační náplň a vrací se do bazénu | Cirkulace při odstaveném filtru nebo podle návodu přípravku |
| CLOSED | Uzavře průtok | Jen při vypnutém čerpadle a servisním zásahu |
Jak dlouho filtrovat a kdy proplachovat
Dobu filtrace neurčujte pouze podle teploty. Základní výpočet je:
Příklad: bazén 40 m³ a reálný průtok 8 m³/h potřebují asi 5 hodin na jednu teoretickou výměnu vody. Podle teploty, zatížení a kvality vody může být potřeba jedna až dvě výměny denně.
Údaj na čerpadle je maximální průtok za ideálních podmínek. V reálné instalaci jej snižuje filtr, potrubí, převýšení, kolena, ventily i tepelné čerpadlo. Provoz je často výhodné rozdělit do více intervalů během dne.
Filtr neproplachujte automaticky každý týden. Sledujte tlak čistého filtru a průtok z trysek. Proplach je vhodný, když tlak znatelně vzroste nebo průtok zeslábne; u řady filtrů odpovídá nárůstu přibližně o 0,2–0,5 baru, vždy ale platí návod výrobce. Podrobný postup najdete v článku jak proplachovat a čistit pískovou filtraci.
Nejčastější problémy po zapojení
| Projev | Pravděpodobná příčina | Co zkontrolovat |
|---|---|---|
| Bubliny ve vratných tryskách | Přisávání vzduchu na sací straně | Hladinu vody, skimmer, víko a O-kroužek čerpadla, spoje a spony |
| Čerpadlo se nezavodní | Uzavřený ventil, netěsné sání, velké převýšení | Naplnění předfiltru, otevření větví, těsnost sání a vhodnost čerpadla |
| Slabý průtok | Ucpaný koš, zanesený filtr, úzká hadice nebo mnoho odporů | Koše, tlak, proplach, průměr a délku potrubí |
| Písek se vrací do bazénu | Poškozené rameno, centrální trubice nebo nevhodná zrnitost | Vnitřní rozvod nádoby a specifikaci média |
| Voda teče do odpadu i na FILTER | Nečistota nebo poškozené těsnění 6cestného ventilu | Rotor, paprskové těsnění a správné usazení pružiny |
| Vysoký tlak bez průtoku | Uzavřená vratná větev nebo silně zanesený filtr | Ventily za filtrem, trysky a stav filtrační náplně |
Potřebujete-li ventil, těsnění, manometr, páku nebo vnitřní rozvod, podívejte se do kategorie náhradní díly pro pískové filtrace. Při výběru je důležitý výrobce, model, průměr nádoby a rozměr připojení.
Časté otázky
Nejste si zapojením jistí? Pošlete nám fotografii filtrace, ventilu a vývodů z bazénu nebo se zastavte v prodejně Poolservis v Pardubicích. Pomůžeme určit jednotlivé porty i potřebné přechody.
