Náhradní díly UV lampy Blue Lagoon 75W
Vyberte náhradní díl podle rozkresu, kódu nebo rozměru. Před objednáním porovnejte provedení původního dílu.
Blue Lagoon UV-C Tech 75 W
U zářivky porovnejte také patici a konektor. Fotografie zařízení je ilustrační.

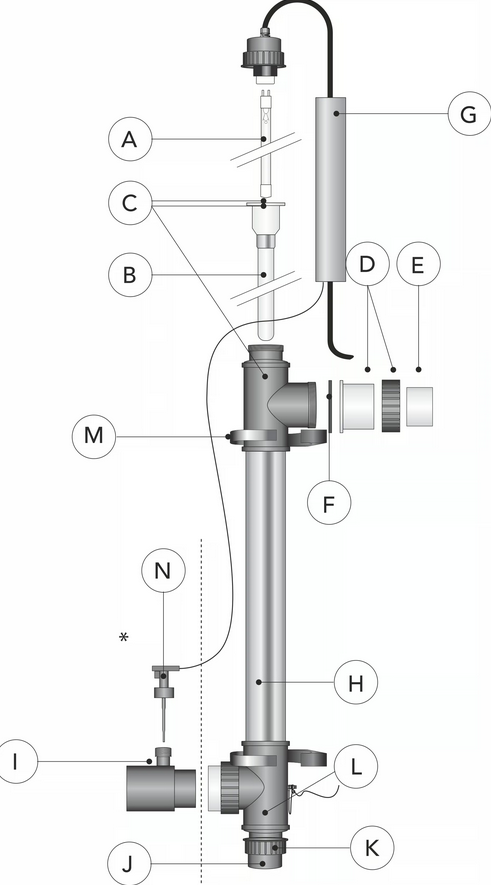

Rozkres náhradních dílů

Kliknutím na písmeno zobrazíte odpovídající díl. Původní výkres je zachovaný.
Zářivka, skleněná trubice a těsnění
| Pozice | Díl a rozměry | Cena s DPH | |
|---|---|---|---|
| A | Náhradní UV lampa 75W - Blue Lagoon - oranžová patice - pošleme Vám ji až domůKód: F98004486 cm · Ø 16 mm | 2 049 Kč | Detail dílu ↗ |
| B | Skleněná trubice 40/75 WKód: EF98091793,5 cm · Ø 25 mm · hrdlo Ø 55 mm | 1 845 Kč | Detail dílu ↗ |
| C | Těsnění skleněné trubice – sada 3 ksKód: E800912Ø 62 / 56 mm · průřez 3 mm | 119 Kč | Detail dílu ↗ |
Transformátor a elektrická část
| Pozice | Díl a rozměry | Cena s DPH | |
|---|---|---|---|
| G | Transformátor (trafo) + konektor k UV lampě 75W Blue LagoonKód: EP07501475 W | 2 997 Kč | Detail dílu ↗ |
Tělo, zátka a uchycení
| Pozice | Díl a rozměry | Cena s DPH | |
|---|---|---|---|
| H | Nerezové tělo Blue Lagoon 40/75 WKód: EB910002Délka 95 cm · Ø 70 mm · rozteč 77,5 cm | 4 397 Kč | Detail dílu ↗ |
| J | Zátka těla UV lampyKód: ESP0073Ø 67 mm · otvor Ø 32 mm · výška 40 mm | 189 Kč | Detail dílu ↗ |
| K | Matice zátky nebo transformátoruKód: EB290010Ø 77 / 68 mm · výška 34 mm | 142 Kč | Detail dílu ↗ |
| L | O-kroužek spodní zátky UV-C TechKód: E8015191 ks · pro zátku UV-C Tech | 101 Kč | Detail dílu ↗ |
| M | Montážní držák UV lampyKód: EB2900061 ks · montážní svorka | 136 Kč | Detail dílu ↗ |
Připojovací šroubení a těsnění
| Pozice | Díl a rozměry | Cena s DPH | |
|---|---|---|---|
| D | Matice a příruba připojovacího šroubeníKód: EB9150001 ks · matice Ø 95 mm · příruba Ø 63 mm | 375 Kč | Detail dílu ↗ |
| E | Připojovací redukce UV lampy 63 mm × 1½″Kód: EF99011563 mm × 1½″ · vnitřní závit | 475 Kč | Detail dílu ↗ |
| F | O-kroužky připojovacího šroubení – 2 ksKód: E800941Ø 74 / 62,5 mm · průřez 5,33 mm | 149 Kč | Detail dílu ↗ |
Řazení produktů
Výpis produktů
Ovládací prvky výpisu
Náhradní díly pro UV lampu Blue Lagoon 75 W
UV zařízení obsahuje zdroj záření, ochrannou skleněnou trubici, napájecí část a těsnění. Tyto součásti mají různé funkce a objednávají se podle konkrétního provedení lampy.
Zářivka a ochranná trubice
Zářivka 75 W F980004 má délku 86 cm a oranžovou patici. Ochranná skleněná trubice měří 93,5 cm a odděluje zdroj záření od vody. Její větší délka tedy není alternativním rozměrem stejné zářivky.
U náhradní trubice je uvedené černé těsnění. Při výměně musí odpovídat také provedení konce trubice a její usazení v původním uzávěru.
Napájení a těsnění spojů
Transformátor s konektorem pro 75 W je samostatný servisní díl. U elektrické části nestačí podobný konektor: musí odpovídat zdroji a provedení zařízení. Netěsnosti se řeší podle místa úniku, například u ochranné trubice nebo potrubního šroubení. Servis se provádí při odstaveném zařízení podle jeho návodu.
