Magnus – 400 V, 177 m³/h, nerezová turbína AISI 316L, 11 kW (573MAG1500S)
Magnus – 400 V, 177 m³/h, nerezová turbína AISI 316L, 11 kW (573MAG1500S). Velkokapacitní bazénové čerpadlo Magnus. Vybrané provedení oběžného kola a elektrické parametry jsou uvedeny v tabulce pro tento konkrétní kód.
Názor bazénáře
Čerpadlo vybírejte podle průtoku při skutečné dopravní výšce soustavy. Zkontrolujte potrubí, napájení a maximální povolený tlak filtrace. Samotný vyšší jmenovitý průtok nezaručuje vhodnější instalaci.
tým Poolservis
Magnus – 400 V, 177 m³/h, nerezová turbína AISI 316L, 11 kW (573MAG1500S)
Velkokapacitní bazénové čerpadlo Magnus. Vybrané provedení oběžného kola a elektrické parametry jsou uvedeny v tabulce pro tento konkrétní kód.
Technické parametry
| Hrubá hmotnost v kg | 80,8 |
|---|---|
| Průtok | 177 m³/h |
| Předfiltr | ano |
| Pro slanou vodu nad 5 g/l (>0,5%) | Ano |
| Příkon | 12,16 kW |
| Napětí | 400/690 V |
| Výkon | 11 kW |
| Samonasávací | ano |
| Krytí motoru | IP55 |
| Pro slanou vodu do 5 g/l (<0,5%) | ano |
| Materiál těla | Polypropylen |
| Max. pracovní tlak | 2,5 bar |
| Pro mořskou vodu | ano |
| Motorová ložiska s doživotním mazáním | ano |
| Materiál turbíny | AISI316L |
| Výstupní proud | 20,9 A |
| Typ produktu | Velkokapacitní filtrační čerpadlo |
| Napojení sání / výtlak - příruba | 110 / 110 mm |
| Modelová řada | Magnus |
| Kód dodavatele | 573MAG1500S |
Výběr a instalace
Průtok závisí na dopravní výšce soustavy. Provozní bod ověřte na výkonové křivce Q/H výrobce. Montáž a elektrické zapojení proveďte podle návodu a štítku motoru.
Dokumentace výrobce

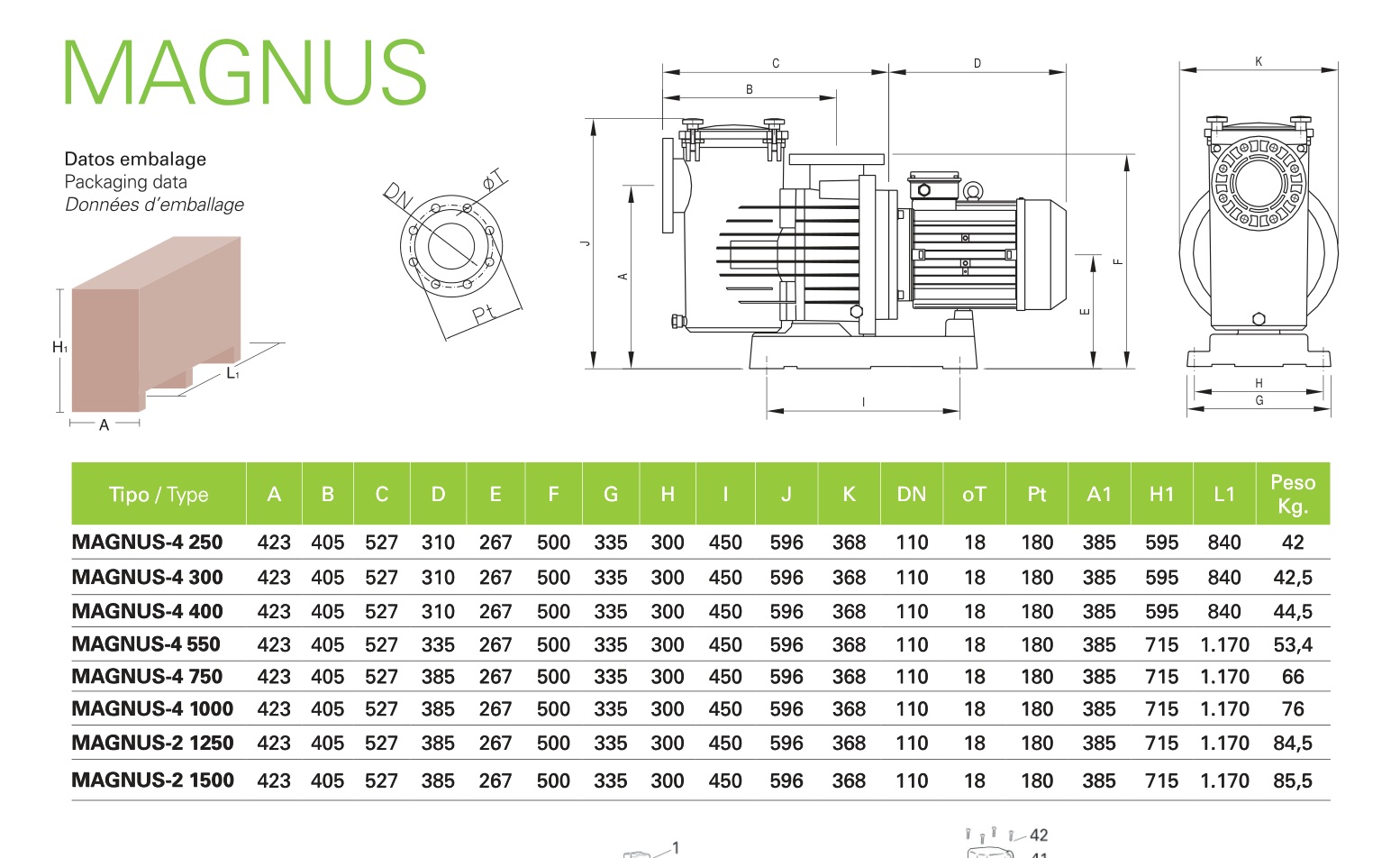

Rozměrový výkres
Výkres modelové řady; ověřte řádek a připojovací provedení vybraného modelu.

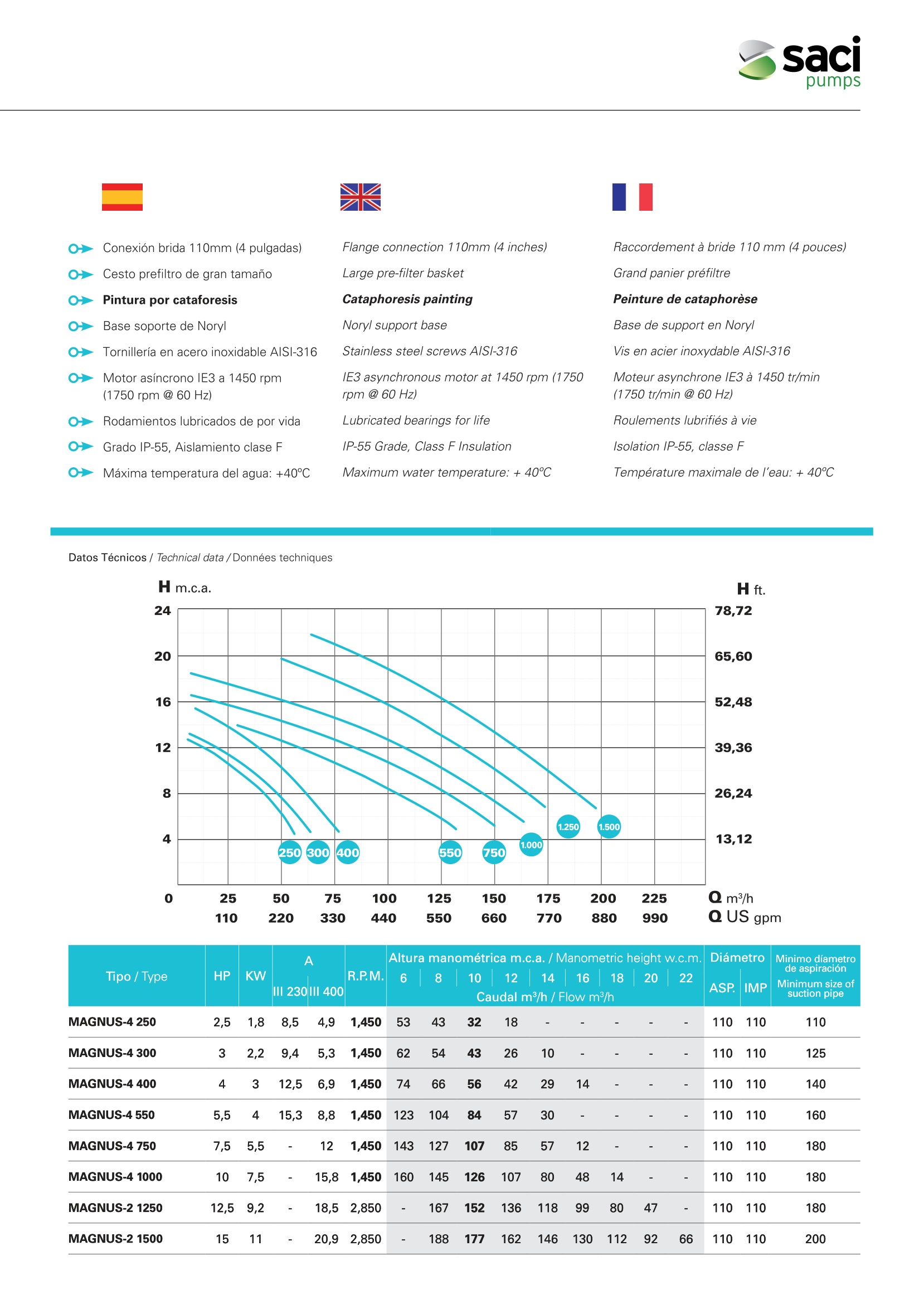

Výkonová křivka Q/H
Q označuje průtok a H dopravní výšku. Vyberte křivku konkrétního modelu a ověřte požadovaný provozní bod. Jsou-li uvedeny různé otáčky nebo modely, zohledněte jejich označení.
Doplňkové parametry
| Kategorie: | Bazénová čerpadla |
|---|---|
| Hmotnost: | 80.8 kg |
| ? Doporučený objem bazénu (orientační): | 120 m³ a více |
| Napájení: | 400 V třífázové |
| Použití čerpadla: | Bazénová filtrace |
| Průtok čerpadla: | Nad 30 m³/h |
| Připojení sání: | Příruba 110 mm |
| Připojení výtlaku: | Příruba 110 mm |
| Regulace otáček: | Bez regulace |
| Samonasávací: | Ano |
| Typ produktu: | Filtrační čerpadlo |
| Vhodné pro slanou vodu: | Ano |
| Hrubá hmotnost v kg: | 80,8 |
| Průtok: | 177 m³/h |
| Předfiltr: | ano |
| Pro slanou vodu nad 5 g/l (>0,5%): | Ano |
| Příkon: | 12,16 kW |
| Napětí: | 400/690 V |
| Výkon: | 11 kW |
| Samonasávací: | ano |
| Krytí motoru: | IP55 |
| Pro slanou vodu do 5 g/l (<0,5%): | ano |
| Materiál těla: | Polypropylen |
| Max. pracovní tlak: | 2,5 bar |
| Pro mořskou vodu: | ano |
| Motorová ložiska s doživotním mazáním: | ano |
| Materiál turbíny: | AISI316L |
| Výstupní proud: | 20,9 A |
| Typ produktu: | Velkokapacitní filtrační čerpadlo |
| Napojení sání / výtlak - příruba: | 110 / 110 mm |
| Modelová řada: | Magnus |
