Mechanická ucpávka -Těsnící segment čerpadla FXP nebo Combo
Rozměry a technické údaje
| Tloušťka hřídele čerpadla | 10 mm |
|---|---|
| Výška kovové části | 19 mm |
| Průměr kovové části | 23 mm |
| Vnitřní průměr těsnění | 12,5 mm |
| Vnější průměr keramiky s gumou | 26 mm |
| Vnitřní průměr keramiky | 13,5 mm |
| Výška keramiky s gumou | 6 mm |
Mechanická ucpávka těsní průchod otáčející se hřídele mezi hydraulickou částí a motorem. Liší se od běžného statického těsnění víka nebo těla.
Kód dílu: 1ND01-01-011 · FXP 150, 250, 370, 550, 750
Rozměry a technické údaje
| Tloušťka hřídele čerpadla | 10 mm |
|---|---|
| Výška kovové části | 19 mm |
| Průměr kovové části | 23 mm |
| Vnitřní průměr těsnění | 12,5 mm |
| Vnější průměr keramiky s gumou | 26 mm |
| Vnitřní průměr keramiky | 13,5 mm |
| Výška keramiky s gumou | 6 mm |
Mechanická ucpávka -Těsnící segment čerpadla FXP nebo Combo
Mechanická ucpávka těsní průchod otáčející se hřídele mezi hydraulickou částí a motorem. Liší se od běžného statického těsnění víka nebo těla.
Rada bazénáře
Porovnejte všechny rozměry obou částí původní ucpávky a uložení na hřídeli. Při montáži chraňte těsnicí plochy; výměnu doporučujeme svěřit servisu.
Co zkontrolovat před objednáním
Mechanická ucpávka utěsňuje místo, kde otáčející se hřídel prochází mezi motorem a hydraulickou částí. Vodu v této oblasti je potřeba řešit včas, aby se nešířila k motoru. Obyčejný O-kroužek ji nenahrazuje.
Kompatibilita a identifikace dílu
| Kód dílu | 1ND01-01-011 |
|---|---|
| Určení | FXP 150, 250, 370, 550, 750 |
| Pozice v rozkresu | 11 |
Jak vybrat správné provedení
Porovnejte původní provedení ucpávky a příslušná uložení. Shoda modelové řady sama o sobě nestačí, pokud se liší generace nebo motorové provedení čerpadla.
Kdy díl vyměnit
Kontroluje se při úniku vody v prostoru hřídele. Před výměnou ověřte skutečný zdroj úniku.
Na co si dát pozor při výměně
Výměnu doporučujeme svěřit servisu. Těsnicí plochy vyžadují čistou montáž a kontrolu uložení. Po opravě musí být hydraulická část před spuštěním naplněná vodou; chod nasucho může novou ucpávku poškodit.

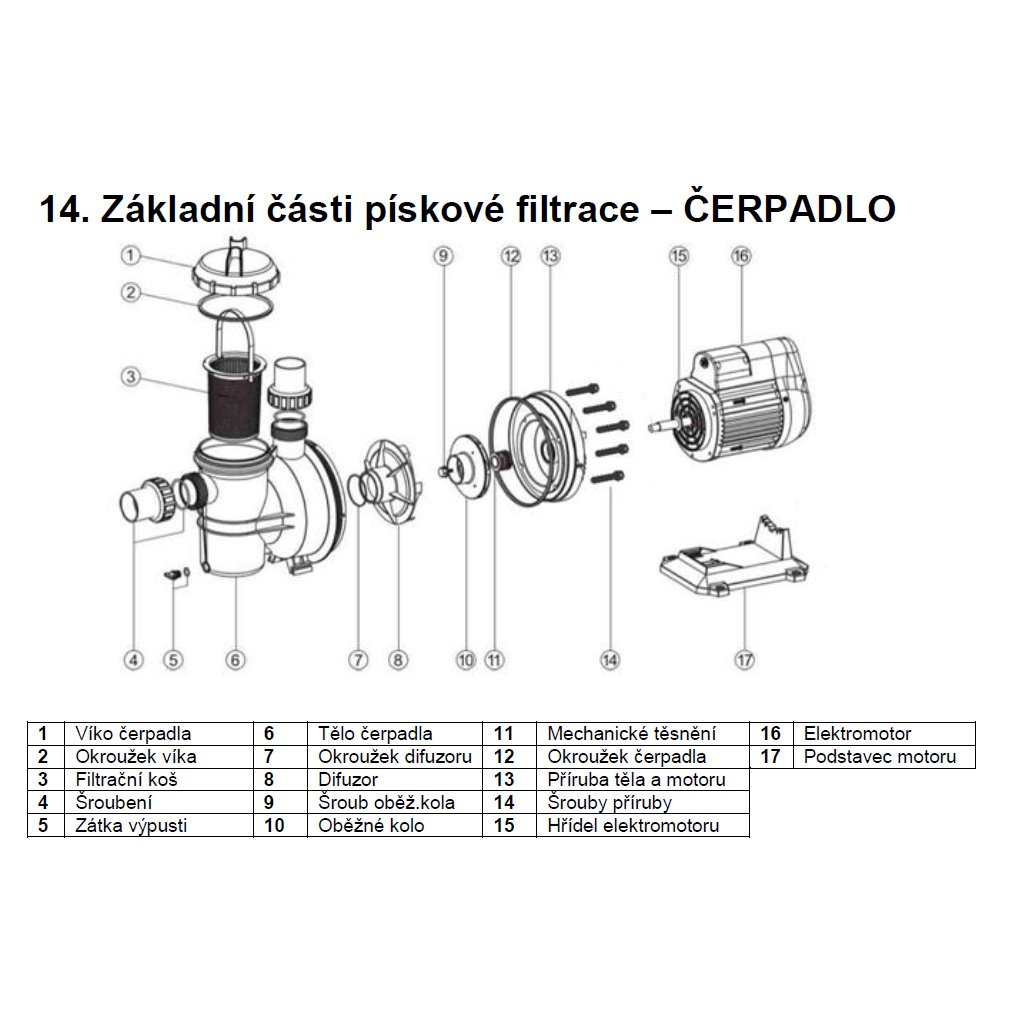

Jak použít rozkres v galerii
Pozice v přehledu odpovídá označení v příslušném rozkresu. Šipka pomáhá najít místo v sestavě; u některých drobných dílů označuje pouze oblast montáže. Před nákupem porovnejte původní díl, jeho kód a konkrétní provedení čerpadla. Objednáváte položku uvedenou v názvu, nikoli celou sestavu na výkresu.
Související přehledy dílů
Pomůžeme s výběrem
Pošlete na info@chemie-bazen.cz fotografii původního dílu a výrobního štítku čerpadla. Připojte rozměry, které jste naměřili, a popis místa montáže. Tyto podklady pomohou porovnat správné provedení.
Doplňkové parametry
| Kategorie: | Náhradní díly na bazénové čerpadlo FXP 150, 250, 370, 550, 750 |
|---|---|
| Hmotnost: | 0.02 kg |
| Druh dílu: | Mechanická ucpávka |
| Kompatibilní řada: | FXP, Combo |
| Typ produktu: | Náhradní díl |
| Značka: | Brilix |
