Díly čerpadla podle rozkresu
Vyhledat díl podle názvu, kódu nebo pozice →
Samostatný přehled 21 náhradních dílů pro čerpadla NEW BCC používaná u protiproudů V-JET. Najděte pozici v rozkresu a porovnejte objednací kód, typ čerpadla, výkon a napětí motoru.
Čerpadlo NEW BCC pro V-JET

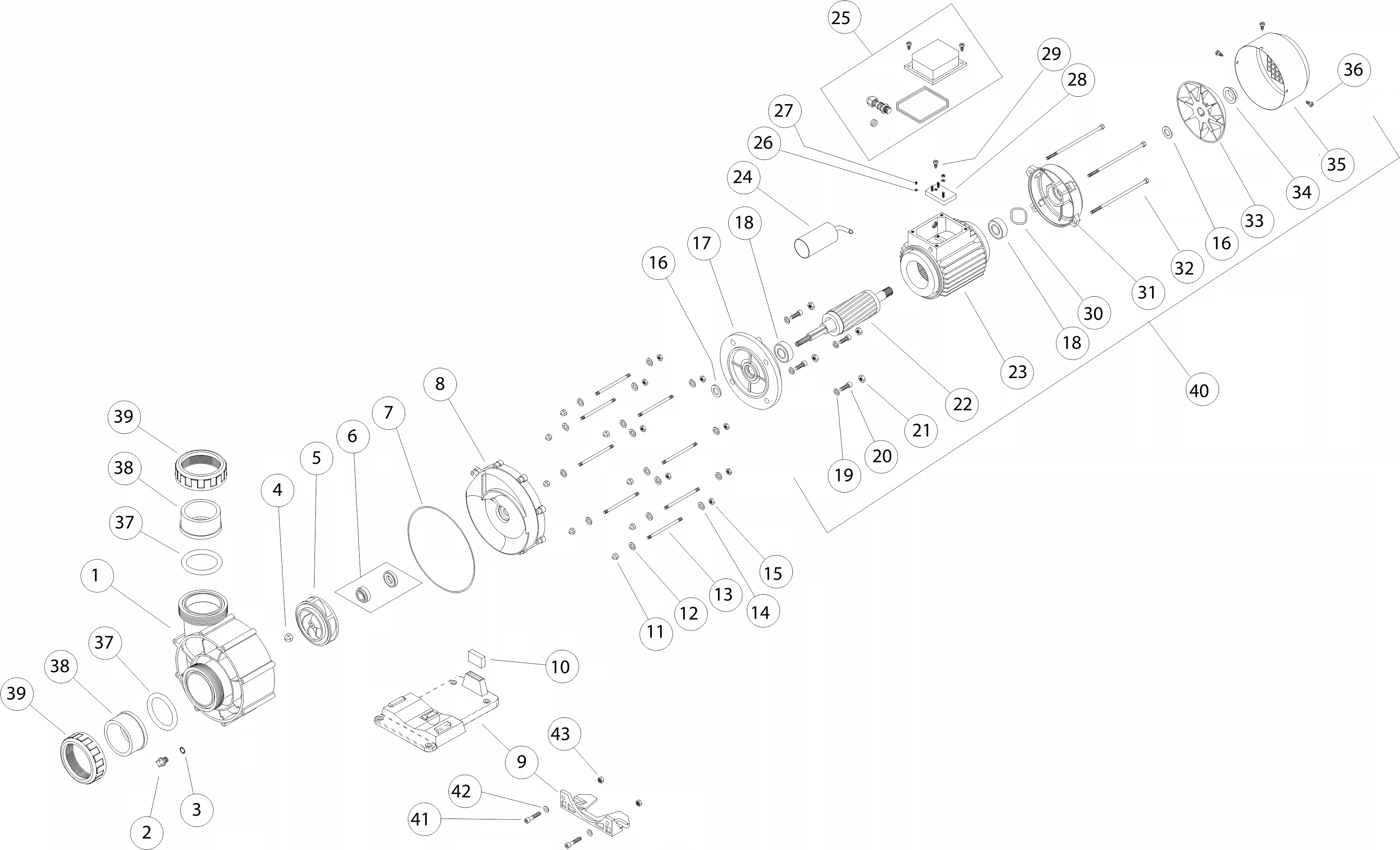

Rozkres čerpadel řady NEW BCC pro protiproudy 66, 74 a 84 m³/h. Ne všechny díly jsou společné všem výkonům. Rozhodující je kód výrobce a konkrétní označení uvedené u produktu.
Modře označené pozice jsou proklikávací. U pozic 10 a 40 vyberte odpovídající provedení v přehledu. Pro zvětšení otevřete celý rozkres.
Hledejte podle názvu, objednacího kódu nebo čísla pozice. Funguje i bez diakritiky.
Žádný díl neodpovídá hledání. Zkuste kratší název, jiný kód nebo vymažte filtr.
Stáhnout originální rozkres čerpadla (PDF)
Jak vybrat správný náhradní díl NEW BCC
U čerpadla rozlišujte hydraulickou část, mechanické utěsnění a motor. Turbína pohání vodu, mechanická ucpávka utěsňuje průchod hřídele a těsnění těla nebo šroubení patří do konkrétních rozebíratelných spojů. Každý z těchto dílů má vlastní kód a vlastní místo v rozkresu.
Rozhoduje typ čerpadla a provedení motoru
Nejdřív si opište údaje z výrobního štítku. Pro motor NEW BCC 300 jsou v nabídce dvě samostatné položky: 230 V / 3 HP pod kódem IMT999170 a 400 V / 3 HP pod kódem IMT999175. Motor NEW BCC 400 s napájením 400 V / 4 HP má kód IMT106045 a motor NEW BCC 550T kód IMT000550. Společná pozice 40 tedy obsahuje několik různých výrobků.
Podstavec a silentblok se vybírají podle konkrétního provedení
Podstavec IHD071015 je vedený pro NEW BCC 300M / 300T, zatímco IHD066020 pro NEW BCC 400T / 500T. Silentblok IHD071005 má rozměr 16 × 45 × 13 a určení 4 / 5,5 HP. U každého porovnejte také původní uchycení a rozměry.
Které těsnění potřebuji?
Mechanická ucpávka IHD056010 patří k utěsnění hřídele, těsnění těla IHD021095 ke spoji tělesa čerpadla a IHD021125 k připojovacímu šroubení. Místo úniku pomůže určit, kterou část zkontrolovat; před výměnou ověřte také stav dosedacích ploch.
Hledáte ovládání nebo krycí masku protiproudu?
Tlačítko, vzduchový a vodní regulátor, krycí masku i přírubu najdete v náhradních dílech čela V-JET. Čelo má samostatný rozkres a vlastní čísla pozic.
S výběrem vám pomůže bazénář
Pošlete fotografii původního dílu a výrobního štítku čerpadla. Společně ověříme správný kód a provedení. Volejte 728 871 005 nebo pište na info@chemie-bazen.cz.
Aktuální cenu a dostupnost najdete v detailu vybraného produktu.
