Náhradní díly čerpadla SPS50, SPS75, SPS100
NÁHRADNÍ DÍLY · POOLSERVIS
Najděte správný díl pro SPS
Rozkres a přehled dílů pro čerpadla SPS 50, 75, 100. U každé položky najdete pozici, kód a proklik na produkt s rozměry a označením dílu modrou šipkou.
Zkontrolujte model na štítku čerpadla, najděte pozici v rozkresu a porovnejte kód i rozměry původního dílu.
Ilustrační fotografie řady čerpadel
Porovnejte všechny rozměry původního víka, matice a ucpávky. Ponechali jsme stávající rozkres; u nečíslovaných dílů je označené místo montáže.
tým PoolservisRozkres čerpadla SPS
Kliknutím obrázek zvětšíte. Čísla pozic odpovídají přehledu níže.
Vyberte díl podle části čerpadla
Předfiltr, košík a víkoTěsnění, ucpávka a vypouštěníLožiska motoru
Předfiltr, košík a víko
| Pozice | Náhradní díl | Provedení / modely | Produkt |
|---|---|---|---|
| 3 | Filtrační košík k čerpadlům SPS50, SPS75, SPS100 Kód dílu: NIPER |
SPS 50, 75, 100 | Detail a cena → |
| 1 | Matice víka sání čerpadla SPS50, SPS75, SPS100 Kód dílu: X10604184 |
SPS 50, 75, 100 | Detail a cena → |
| 2 | Průhledné víko předfiltru čerpadla SPS50, SPS75, SPS100 Kód dílu: X10604183 |
SPS 50, 75, 100 | Detail a cena → |
Těsnění, ucpávka a vypouštění
| Pozice | Náhradní díl | Provedení / modely | Produkt |
|---|---|---|---|
| ucpávka hřídele | Mechanická ucpávka - Těsnící segment čerpadla SPS50, SPS75, SPS100 Kód dílu: 9900107077 |
SPS 50, 75, 100 | Detail a cena → |
| 4 | Těsnění pod víko matice sání čerpadla SPS50, SPS75, SPS100 Kód dílu: X10604185 |
SPS 50, 75, 100 | Detail a cena → |
Ložiska motoru
| Pozice | Náhradní díl | Provedení / modely | Produkt |
|---|---|---|---|

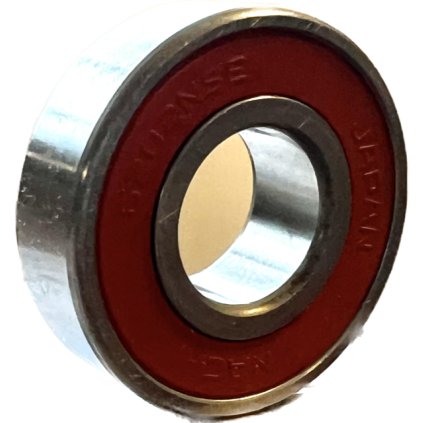

| uvnitř motoru | Ložisko hřídele čerpadla SPS50, SPS75, SPS100 Kód dílu: 6202ZZ4 |
SPS 50, 75, 100 | Detail a cena → |
Modré šipky jsou doplněné do původního rozkresu. U dílů, které nejsou samostatně rozložené, označují místo montáže nebo napojení. Při výběru porovnejte rozměry a kódy na produktové kartě.
