Šesticestný ventil AZUR TOP 1,5″
Detail dílu →Kód dílu: PE272026
Kompletní horní ventil.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Náhradní díly filtrace Azur 380, 480, 560, 660
NÁHRADNÍ DÍLY · POOLSERVIS
Správný díl. Bez zbytečného hledání.

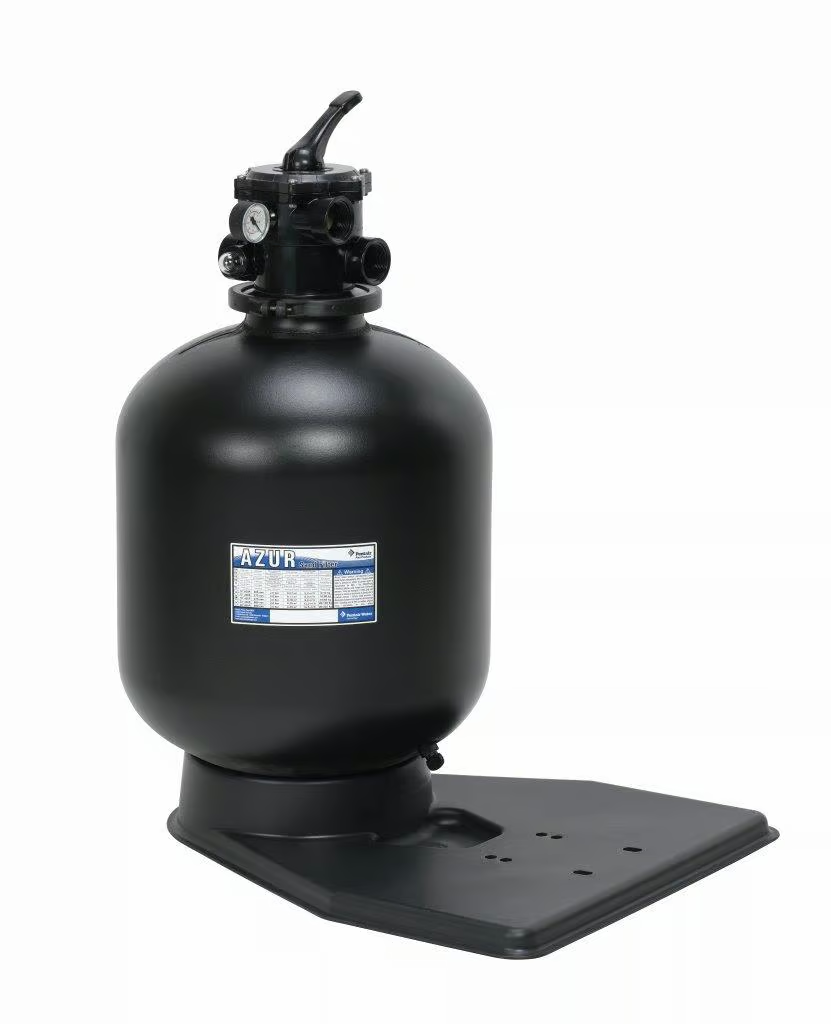

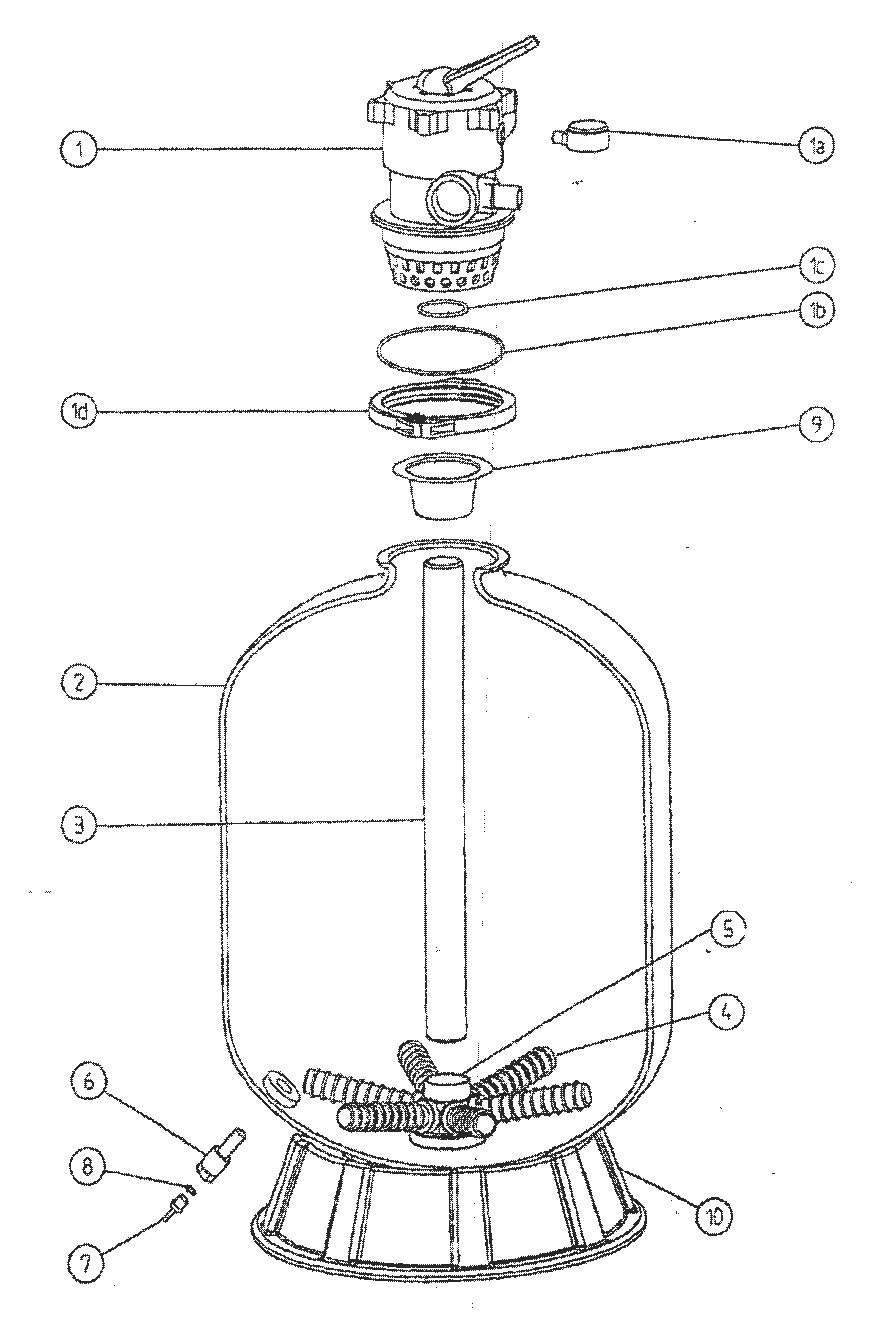

Najděte díl podle čísla v rozkresu, zvolte velikost nádoby a otevřete odpovídající produkt. Přehled pro řadu AZUR s horním šesticestným ventilem.
AZUR 380AZUR 480AZUR 560AZUR 660
1
Ověřte model380, 480, 560 nebo 660 ze štítku nádoby.
2
Najděte poziciČísla v seznamu odpovídají rozkresu.
3
Porovnejte provedeníPřed objednáním zkontrolujte rozměry a původní díl.
Ventil, manometr a těsnění
Společné díly horního ventilu.
PoziceNáhradní díl a provedeníProdukt
Manometr s bočním vývodem 1/4″
Detail dílu →Kód dílu: 502021
Průměr budíku 50 mm; závit 1/4″.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660O-kroužek mezi ventil a nádobu
Detail dílu →Kód dílu: PG281008
Těsnění dosedací plochy ventilu.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660O-kroužek na trubku Ø 50 mm
Detail dílu →Kód dílu: PGE12E19
Vnitřní Ø 50 mm, tloušťka 2,7 mm. Stejná karta jako pozice 19 rozkresu ventilu.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Spona mezi nádobu a ventil
Detail dílu →Kód dílu: PE272025
Upevnění horního ventilu AZUR.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Náhradní nádoby – vyberte velikost
Nádoby bez horního šesticestného ventilu.
PoziceNáhradní díl a provedeníProdukt
Náhradní nádoba AZUR 380
Detail dílu →Kód dílu: PZ1518AO
Samostatná náhradní nádoba; nejde o komplet s horním ventilem.
AZUR 380Náhradní nádoba AZUR 480
Detail dílu →Kód dílu: PZ1925AO
Samostatná náhradní nádoba; nejde o komplet s horním ventilem.
AZUR 480Náhradní nádoba AZUR 560
Detail dílu →Kód dílu: PZ2230AO
Samostatná náhradní nádoba; nejde o komplet s horním ventilem.
AZUR 560Trubka, nosič a sběrače
Délku sběračů a trubky volte podle konkrétní nádoby.
PoziceNáhradní díl a provedeníProdukt
PVC trubka Ø 50 mm
Detail dílu →Kód dílu: 0301605028
Trubka k úpravě na potřebnou délku; nejde o hotovou sestavu rozvodu.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Trnový sběrač pro AZUR 480
Detail dílu →Kód dílu: PG025314
Délka 120 mm, průměr 35 mm. Pro celou nádobu 6 ks.
AZUR 480Nosič trnových sběračů
Detail dílu →Kód dílu: PGSS6025
95 × 75 mm; pro vlepení trubky Ø 50 mm. Sběrače zvlášť.
AZUR 380 · AZUR 480 · AZUR 560Trubka s nosičem – AZUR 380
Detail dílu →Kód dílu: PGSS6026
Výška 475 mm, trubka Ø 50 mm. Obsah balení ověřte na kartě.
AZUR 380Trubka s nosičem – AZUR 480
Detail dílu →Kód dílu: PGSS6027
Výška 580 mm, trubka Ø 50 mm. Obsah balení ověřte na kartě.
AZUR 480Vypouštění, násypka a základna
Tělo výpusti, šroub a těsnění jsou samostatné položky.
PoziceNáhradní díl a provedeníProdukt
Vypouštěcí ventil 3/4″ bez šroubu
Detail dílu →Kód dílu: PG154698
Samostatné tělo výpusti. Šroub je pozice 7, těsnění pozice 8.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Vypouštěcí šroub 1/4″
Detail dílu →Kód dílu: P357161
Pro výpusť filtrace KIT; těsnění je samostatně.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Těsnění vypouštěcího šroubu
Detail dílu →Kód dílu: PG192115
Vnitřní Ø 12 mm, vnější Ø 16 mm.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Násypka na písek pro AZUR
Detail dílu →Kód dílu: PG155051
Pomůcka pro plnění filtrační nádoby pískem.
AZUR 380 · AZUR 480 · AZUR 560Podstavec pod nádobu AZUR
Detail dílu →Kód dílu: PG154520
Průměr 410 mm, výška 110 mm.
AZUR 380 · AZUR 480 · AZUR 560Paleta pod filtraci KIT
Detail dílu →Kód dílu: PG155195
590 × 720 mm. Alternativa podstavce pro sestavu nádoby s čerpadlem; rozkres zobrazuje podstavec.
AZUR 380 · AZUR 480 · AZUR 560Pro tento výběr není nalezena odpovídající položka.
AZUR 660 má vlastní nádobu a sběrače. Díly pro menší modely proto nejsou automaticky zaměnitelné. Výběr modelu zobrazuje pouze přiřazené položky.

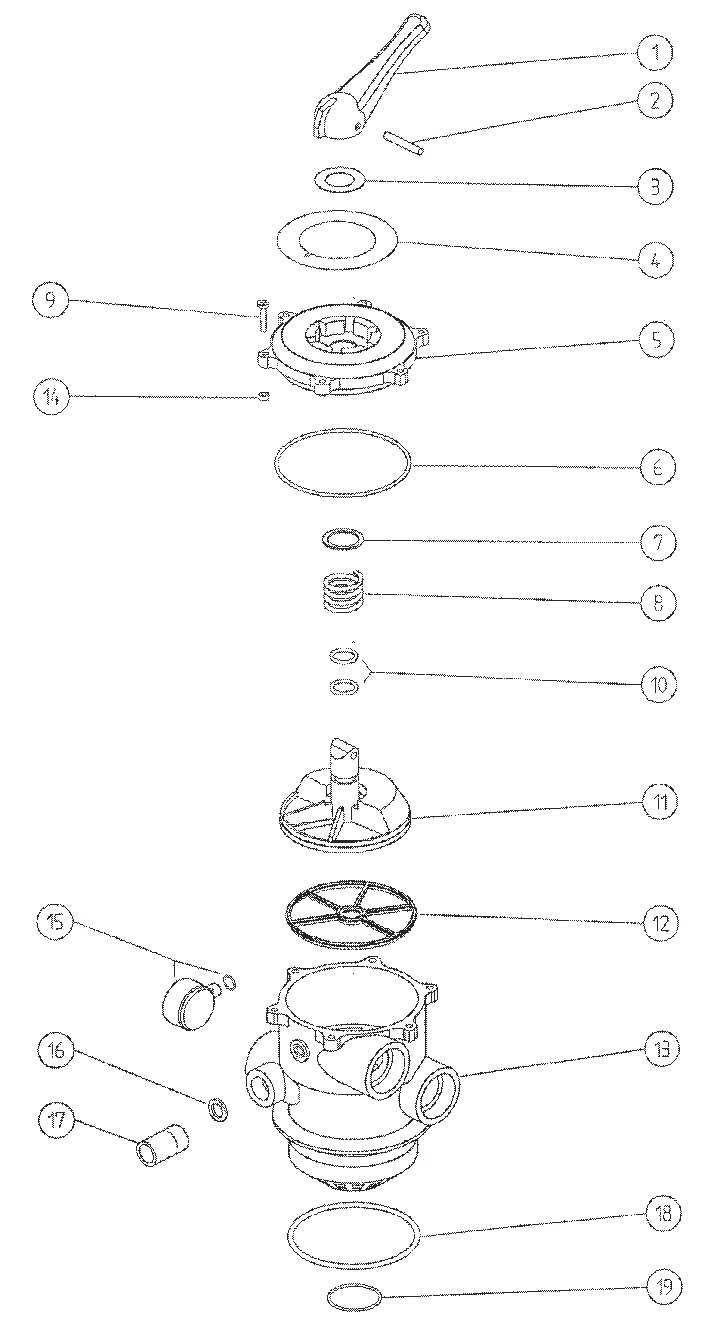

SAMOSTATNÝ ROZKRES VENTILU
Drobné díly šesticestného ventilu
Číslování v této části je jiné než v rozkresu nádoby. Starší těsnění a novější rotor s vlepeným těsněním rozlišujte podle původního provedení.
Páka šesticestného ventilu
Detail dílu →Kód dílu: 4404120102
Délka 170 mm, šířka 50 mm. Použita stávající produktová karta.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Nerezová osička páky ventilu
Detail dílu →Kód dílu: PGA10E02
Délka 50 mm, průměr 8 mm.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Těsnění pod víko ventilu AZUR
Detail dílu →Kód dílu: 9900107059-AZUR
Vnější Ø 147 mm, průřez 4 mm. Samostatná karta pro AZUR.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Podložka nad pružinu ventilu
Detail dílu →Kód dílu: PGA10E08
Vnější Ø 42 mm, vnitřní Ø 32 mm, výška 2 mm.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Nerezová pružina ventilu
Detail dílu →Kód dílu: PGA10E09
Vnější Ø 43 mm, vnitřní Ø 33 mm, výška 32 mm.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Těsnění dříku rotoru
Detail dílu →Kód dílu: 954843
Vnitřní Ø 21 mm, tloušťka 3,5 mm; pro celou výměnu 2 ks.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Rotor s vlepeným těsněním
Detail dílu →Kód dílu: 101869
Naše stávající karta; provedení porovnejte s původním rotorem.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660Těsnění „pavučina“ – starší ventil
Detail dílu →Kód dílu: PGB10E12
Samostatné těsnění pro starší provedení. Není náhradou celého rotoru.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660O-kroužek mezi ventil a nádobu
Detail dílu →Kód dílu: PG281008
Vnitřní Ø 113 mm, vnější Ø 123 mm, tloušťka 5 mm. Stejná karta jako pozice 1b nádoby.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660O-kroužek na trubku Ø 50 mm
Detail dílu →Kód dílu: PGE12E19
Vnitřní Ø 50 mm, tloušťka 2,7 mm. Stejná karta jako pozice 1c nádoby.
AZUR 380 · AZUR 480 · AZUR 560 · AZUR 660
