Správný díl. Podle rozkresu i rozměrů.
Vyberte nádobu, trubici nebo servisní díl horního šesticestného ventilu. Přehled propojuje původní rozkresy Albixonu s produkty, které už máme na e-shopu.
Brilix FSPAlbixonHorní ventil TOP
Rada bazénáře
Nádobu a centrální trubici vybírejte podle přesného modelu filtrace. U těsnění porovnejte rozměry a původní provedení ventilu. Číslování nádoby a ventilu je oddělené – stejné číslo může v každém rozkresu znamenat jiný díl.
Pro tento dotaz jsme nenašli žádný díl. Zkuste jiný název nebo kód.
ROZKRES A PŘEHLED DÍLŮ

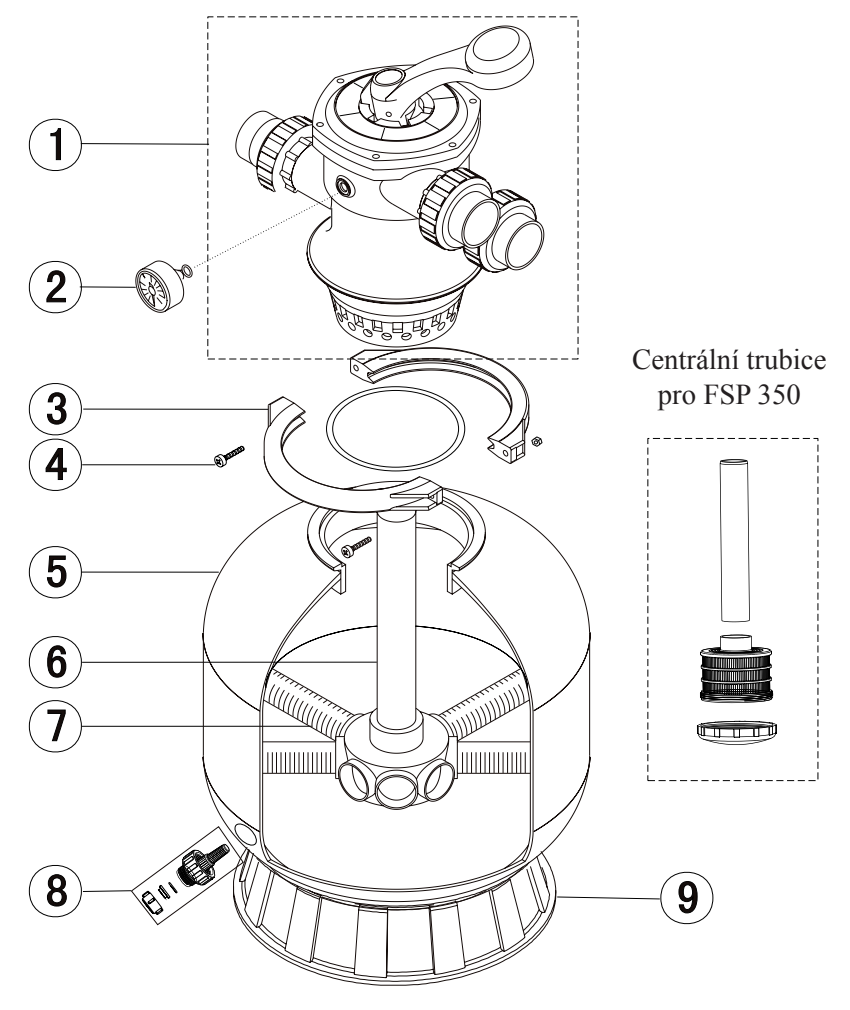

Rozkres filtrační nádoby FSP
Původní rozkres z návodu Brilix / Albixon. Pozice 5 a 6 mají více velikostních variant.
Kliknutím na číslo v seznamu označíte umístění dílu modrou šipkou. Obrázek lze zvětšit.
Nádoba, ventil, trubice a vypouštění
Pouze stávající produkty. U každé náhradní nádoby je uvedený konkrétní model.Pozice
Náhradní díl a provedení
Produkt
Šesticestný ventil Brilix TOP 1,5″
Kód dílu: BXNDFN048
Horní ventil pro FSP 350, 400, 450, 500 a 650. Manometr je samostatně.
Manometr s bočním vývodem 1/4″
Kód dílu: 502021
Průměr budíku 50 mm, závit 1/4″. Tento manometr je odkazovaný přímo u našeho ventilu BXNDFN048; porovnejte závit původního ventilu.
Spona mezi ventil a nádobu
Kód dílu: BXNDFN027
Vnitřní průměr v drážce 191 mm, výška 21 mm. Max. výška límce 11–12 mm.
Náhradní nádoba P400 / FSP 400
Kód dílu: BXNDFN049
Ø 400 mm · výška s podstavcem 510 mm. Nádoba bez šesticestného ventilu; vyberte přesný model.
Náhradní nádoba P450 / FSP 450
Kód dílu: BXNDFN011
Ø 450 mm · výška s podstavcem 570 mm. Nádoba bez šesticestného ventilu; vyberte přesný model.
Náhradní nádoba P500 / FSP 500
Kód dílu: BXNDFN012
Ø 500 mm · výška 605 mm. Nádoba bez šesticestného ventilu; vyberte přesný model.
Centrální trubice – P400
Kód dílu: 1ND02-01-048
Celková délka 410 mm. Pro filtraci P400 / FSP 400. Sběrače jsou samostatně.
Centrální trubice s rozbočovačem – P450
Kód dílu: 1ND02-01-049
Celková délka 460 mm, trubka Ø 48,5 mm. Pro 8 trnů, které nejsou součástí balení.
Centrální trubice s rozbočovačem – P500
Kód dílu: 1ND02-01-058
Celková délka 490 mm, trubka Ø 48,5 mm. Pro 8 trnů, které nejsou součástí balení.
Trnový sběrač Brilix / Albixon
Kód dílu: 1201
Délka 126 mm, průměr cca 30 mm. Závitové provedení; cena za 1 kus. Porovnejte původní délku.
Kompletní vypouštěcí ventil nádoby
Kód dílu: 1ND02-01-056
Délka 90 mm, vnější závit 1″. Včetně šroubu a těsnění. Naše karta uvádí P350, P450, P500 a P600 – porovnejte původní výpusť.
ROZKRES A PŘEHLED DÍLŮ

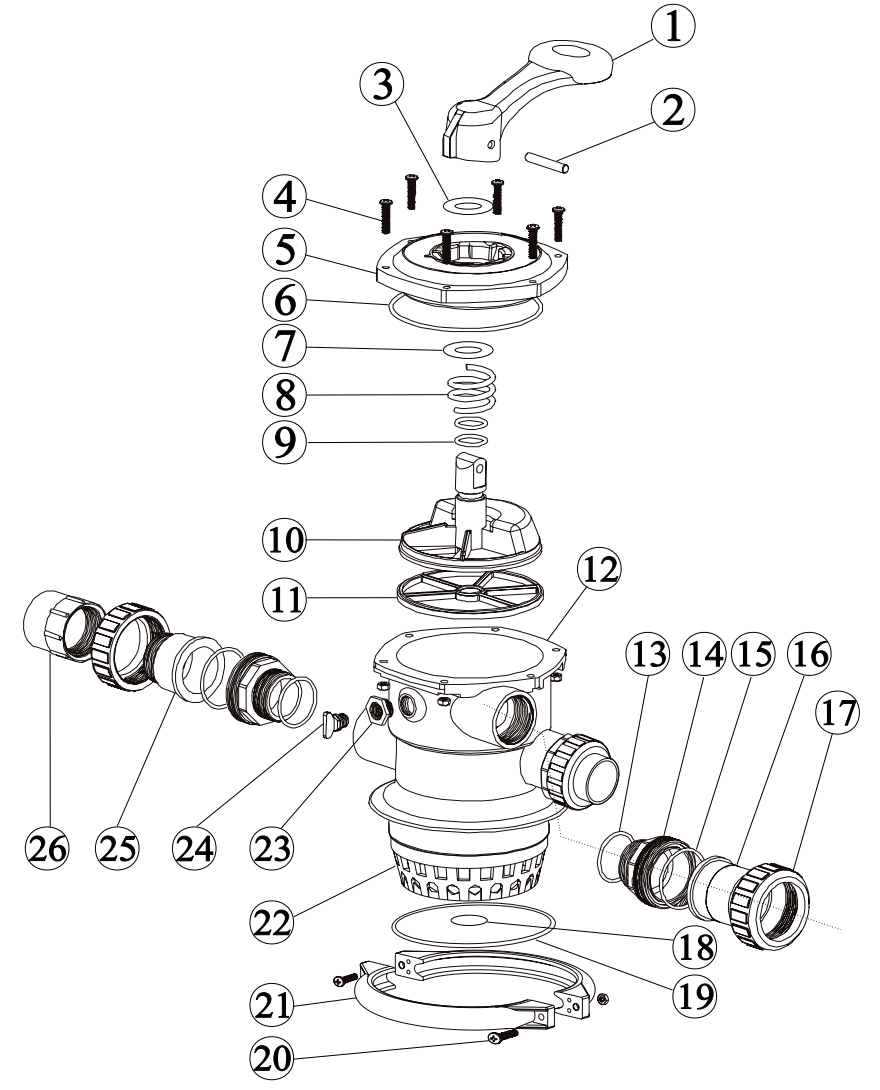

Rozkres horního šesticestného ventilu
Samostatné číslování servisních dílů. Pozice 19 je těsnění pod ventilem; pozice 18 těsnění centrální trubice.
Kliknutím na číslo v seznamu označíte umístění dílu modrou šipkou. Obrázek lze zvětšit.
Páka, podložky, pružina a těsnění
Pozice
Náhradní díl a provedení
Produkt
Černá páka šesticestného ventilu
Kód dílu: 9900107089
Délka 200 mm, šířka u čepu 50 mm, otvor pro čep 12 mm od spodku.
Nerezová osička páky ventilu
Kód dílu: PGA10E02
Délka 50 mm, průměr 8 mm. Samostatný kolíček páky šesticestného ventilu.
Pavučinové těsnění Brilix / Emaux
Kód dílu: PGB10E13
Vnější Ø 131 mm, výška 8,5 mm, šířka gumy 6,1 mm; středový otvor 17 mm. Bílé natahovací provedení – před nákupem ventil otevřete a porovnejte.
O-kroužek mezi ventil a nádobu
Kód dílu: B_BXNDFN035
Vnitřní Ø 162 mm, průřez 5 mm. Naše karta uvádí FSP 350, 450, 500 a 600; neplést s těsněním centrální trubice na pozici 18.
Spona mezi ventil a nádobu
Kód dílu: BXNDFN027
Stejný produkt jako pozice 3 v rozkresu nádoby. Vnitřní Ø v drážce 191 mm, výška 21 mm.
Šroubení a připojovací díly
Příslušenství podle našich stávajících karet. Nemá přiřazenou přesnou pozici v rozkresu; porovnejte závit a původní připojení.Pozice
Náhradní díl a provedení
Produkt
—
Redukce šroubení Brilix
Kód dílu: 1ND01-01-027
Výška 47 mm, vnější Ø hrubého závitu 63 mm, menší závit 1½″. Včetně těsnění.
—
Průhledné šroubení s O-kroužkem
Kód dílu: 1ND02-01-057
Délka 165 mm, závit 1½″, lepení pro trubku Ø 50 mm.
—
Šroubení s O-kroužkem pro Brilix
Kód dílu: 1ND02-01-038
Připojovací díl pro ventil / čerpadlo. Vyberte podle původního šroubení.
—
—
Redukce k propojovací hadici
Kód dílu: 89030204
Redukce na straně filtrace FSP P400, P450, P500. Porovnejte původní závit a hadici.
