TOP, nebo boční ventil? Začněte správným provedením.
Rozkresy AstralPool a naše stávající díly pro Cantabric 400, 500 a 600. Najděte součást podle pozice, názvu nebo kódu a porovnejte její rozměry.
Cantabric 400 / 500 / 600TOPBoční ventil
Rada bazénáře
Rozlišujte víko nádoby, víko ventilu a těsnění mezi ventil a nádobu. U sběračů rozhoduje délka a závit; u servisních dílů také způsob uzavření ventilu. Stejné číslo v jiném rozkresu může označovat jinou součást.
Velikost nádoby:
Pro tento výběr není nalezený žádný díl.
ASTRALPOOL · CANTABRIC

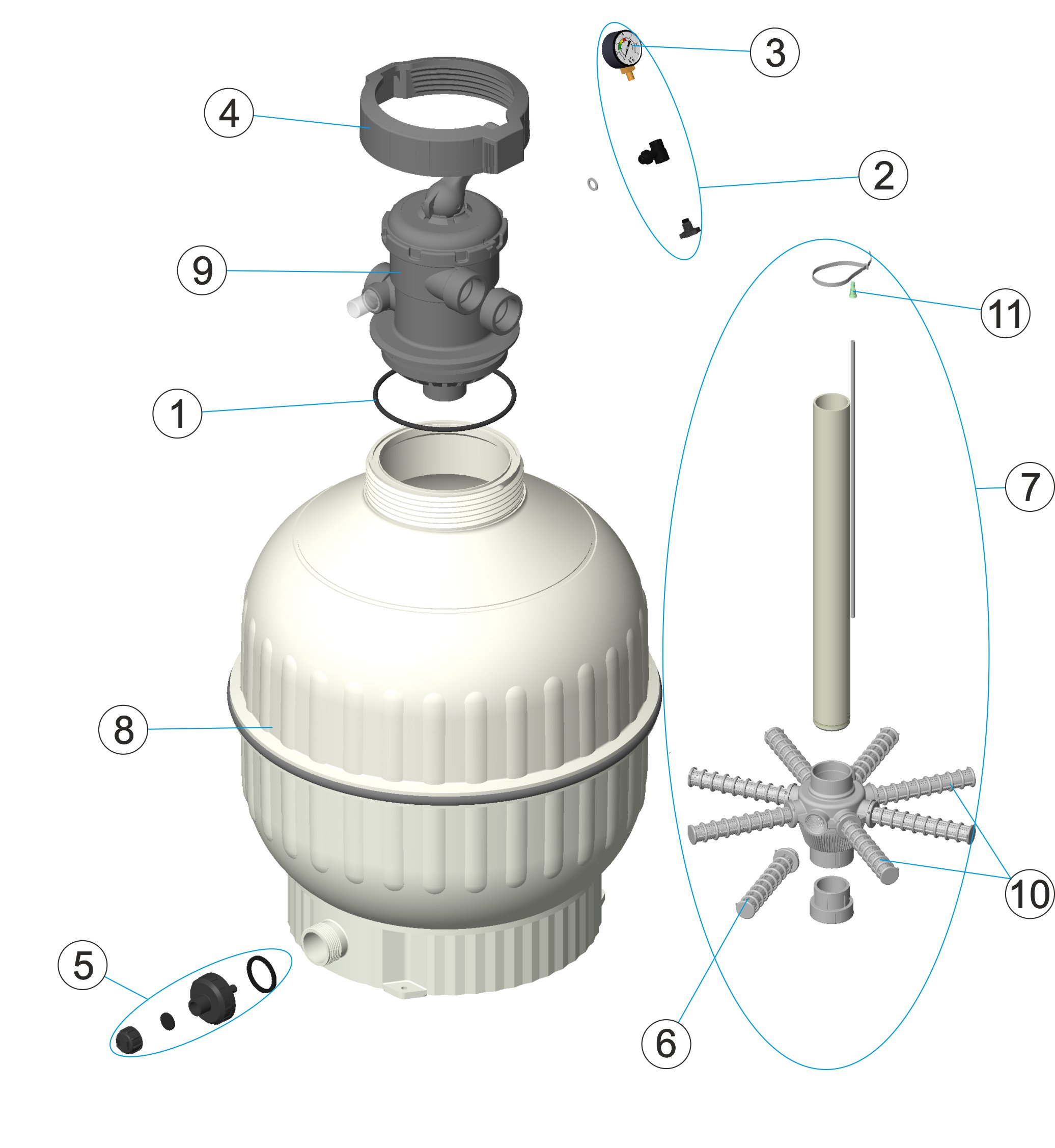

Rozkres Cantabric TOP
Horní ventil s otevřenou převlečnou maticí. Vyobrazená sestava Ø 400; délku sběračů volte podle svého modelu.
Klikněte na pozici u dílu pro modrou šipku. Číslování platí jen pro tento rozkres.
Díly k tomuto rozkresu
Pozice
Náhradní díl a provedení
Produkt
Kompletní horní ventil TOP 1½″ s bajonetem
Náš kód: 20565
Výška včetně páky 390 mm; vsazovaná část Ø 173 mm. Ventil pro Cantabric TOP 400 / 500 / 600.
Matice horního ventilu Cantabric TOP
Náš kód: 4404180204
Vnější Ø 230 mm, vnitřní Ø se závitem 205 mm, výška 60 mm. Otevřená matice pro ventil TOP.
O-kroužek mezi ventil TOP a nádobu
Náš kód: 4404180201
Vnitřní Ø 182 mm, průřez 6 mm. Stejná karta jako pozice 5 u bočního provedení.
Manometr AstralPool 1/8″
Náš kód: I154042036
Budík Ø 50 mm, výška 45 mm, závit 1/8″. Porovnejte směr vývodu a připojení původního manometru.
Čepička odvzdušňovací trubice
Náš kód: 4404040108
Samostatná malá čepička, nikoli celá odvzdušňovací trubice.
Trnový sběrač 3/4″ – 110 mm
Náš kód: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm. Cena a objednávka za 1 kus. Výrobce jej v tomto rozkresu přiřazuje k Ø 400.
Trnový sběrač 3/4″ – 160 mm
Náš kód: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm. Za 1 kus. Podle výrobce pro Ø 500; pro Ø 600 je v katalogu jiné provedení 225 mm.
Samostatný nosič trnových sběračů
Náš kód: IFEC22407-0020
Závity pro sběrače 3/4″, horní otvor pro vlepení trubky Ø 50 mm. Šipka ukazuje střed sestavy; produkt není celý rozvod se sběrači.
ASTRALPOOL · CANTABRIC

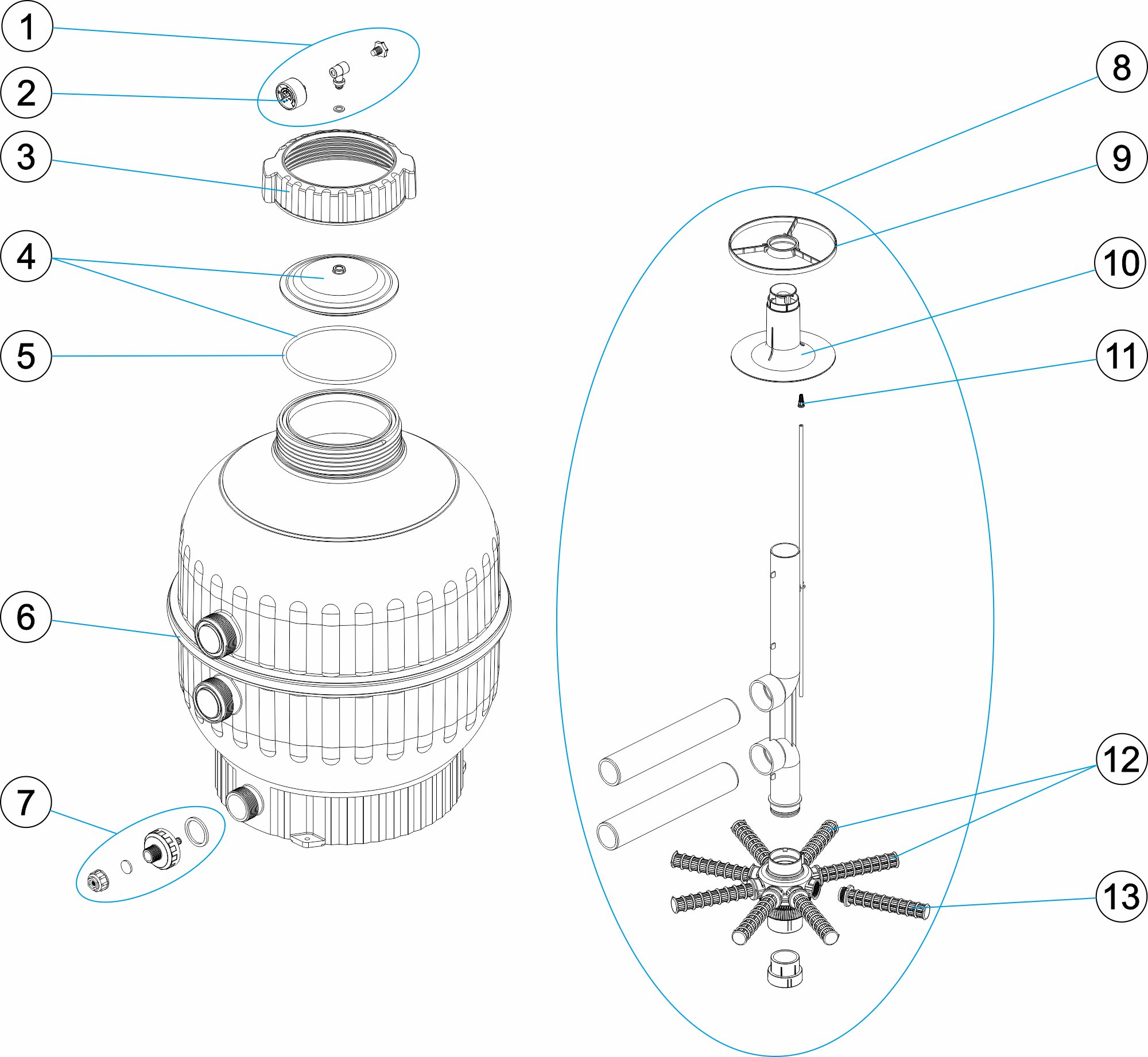

Rozkres Cantabric – boční provedení
Průhledné víko nádoby a samostatný boční ventil. Číslování je odlišné od TOP.
Klikněte na pozici u dílu pro modrou šipku. Číslování platí jen pro tento rozkres.
Díly k tomuto rozkresu
Pozice
Náhradní díl a provedení
Produkt
Převlečná matice průhledného víka
Náš kód: 4404180102
Vnější Ø 230 mm, vnitřní Ø se závitem 205 mm, výška 60 mm.
Průhledné víko s těsněním
Náš kód: 4404180105
Vnější Ø 215 mm, spodní výkroj Ø 175 mm. Víko nádoby s bočním ventilem; nejde o víko samotného šesticestného ventilu.
O-kroužek pod víko nádoby
Náš kód: 4404180201
Vnitřní Ø 182 mm, průřez 6 mm. Stejný produkt jako pozice 1 v rozkresu TOP.
Manometr s T-kusem a odvzdušněním
Náš kód: I024030092A
Sestava obsahuje manometr, T-kus, těsnění a zátku. Manometr má závit 1/8″, budík Ø 50 mm. Před výměnou porovnejte i závit T-kusu do víka.
Samostatný manometr 1/8″
Náš kód: I154042036
Budík Ø 50 mm, výška 45 mm, závit 1/8″. Bez T-kusu a odvzdušňovací zátky.
Čepička odvzdušňovací trubice
Náš kód: 4404040108
Stejný díl jako pozice 11 u TOP. Prodává se samotná čepička.
Trnový sběrač 3/4″ – 110 mm
Náš kód: 4404300119
Délka se závitem 110 mm. Výrobce jej přiřazuje k nádobě Ø 400. Za 1 kus; nejde o kompletní sadu.
Trnový sběrač 3/4″ – 160 mm
Náš kód: 4404300120
Délka se závitem 160 mm. Výrobce jej přiřazuje k Ø 500, nikoli automaticky k Ø 600. Za 1 kus.
Samostatný nosič trnových sběračů
Náš kód: IFEC22407-0020
3/4″ závity pro sběrače, horní otvor pro trubku Ø 50 mm. Jen středový nosič; ostatní části sestavy jsou zvlášť.
ASTRALPOOL · CANTABRIC

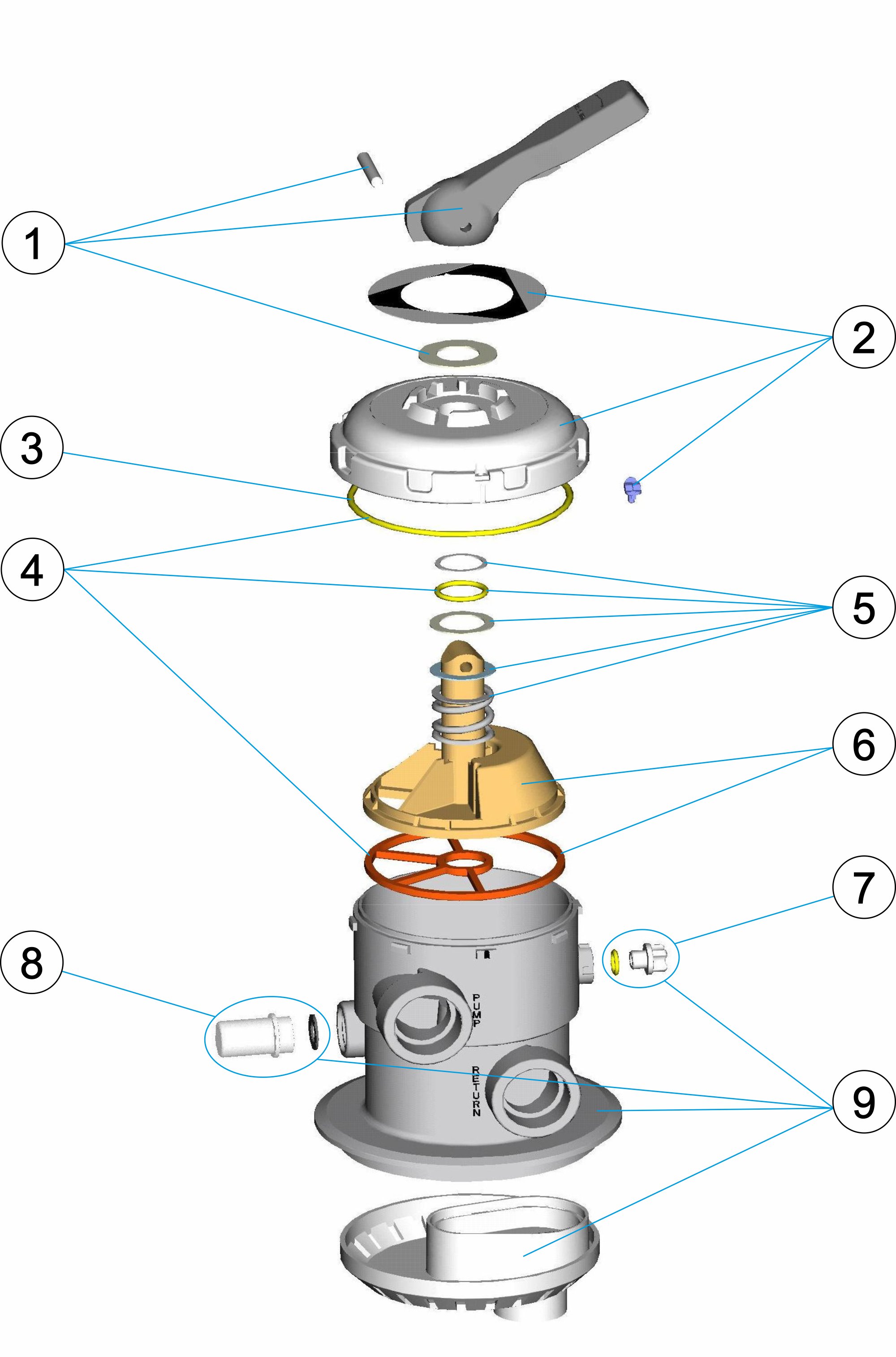

Servisní rozkres bajonetového ventilu 1½″
Podklad AstralPool 21341 – rozkres rodiny bajonetových ventilů. Nevztahuje se automaticky na ventily s víkem na šrouby. Samostatné díly a úplné sady rozlišujeme v popisku.
Klikněte na pozici u dílu pro modrou šipku. Číslování platí jen pro tento rozkres.
Díly k tomuto rozkresu
Pozice
Náhradní díl a provedení
Produkt
Rotor s těsněním pro ventil 1½″
Náš kód: 4404121104
Vnější Ø 135 mm, výška 125 mm. Vyberte podle provedení původního bajonetového ventilu a rotoru.
Pavučinové těsnění rotoru
Náš kód: 4404121105
Vnější Ø 132 mm, výška 5 mm, šířka gumy 4 mm, středový otvor 28 mm. Naše karta nabízí samostatné černé těsnění, nikoli celou sadu všech kroužků pozice 4.
O-kroužek pod víko bajonetového ventilu
Náš kód: 9900107059
Vnější Ø 147 mm, průřez 4 mm. Samostatné těsnění pod víko; neplést s větším O-kroužkem mezi ventil a nádobu.
Kompletní boční ventil a příslušenství
Tyto produkty nemají přesnou samostatnou pozici v uvedených rozkresech.Pozice
Náhradní díl a provedení
Produkt
—
Kompletní boční ventil 1½″
Náš kód: 0599
Výška s pákou 271 mm, rozteč připojení k nádobě 125 mm. Samostatný celek mimo rozkres nádoby. Servisní díly bajonetového ventilu nejsou automaticky zaměnitelné.
—
Těsnění bočního připojení nádoba / šroubení
Náš kód: 9900107031
Vnitřní Ø 56 mm, průřez 5,33 mm, vnější Ø cca 67 mm. Pro výměnu obou spojů potřebujete 2 ks; karta je za 1 kus.
—
Paleta pod nádobu a čerpadlo
Náš kód: 4450500201
Stávající karta pro Cantabric 400 / 500 / 600. Paleta není samostatně rozkreslená ve vyobrazených schématech.
Stránka 1 z 1 -
17 položek celkem
Řazení produktů
Výpis produktů
Ovládací prvky výpisu
17 položek celkem
