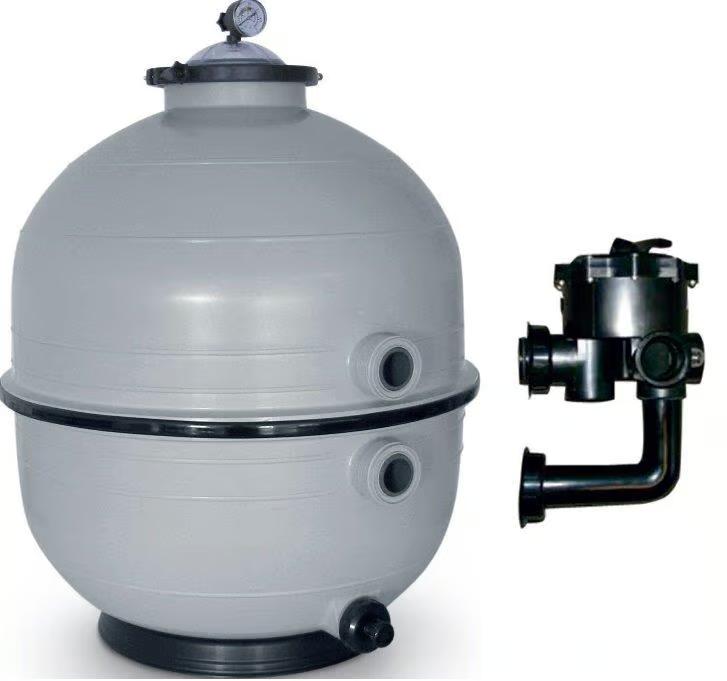

Náhradní díly filtrace Midi
MIDI 400 / 500 / 600
Najděte správný díl podle provedení vaší filtrace.
Starší Midi, nové provedení od roku 2023 a společné servisní díly ventilu. Rozkresy, rozměry a přímé odkazy na díly, které už máme v nabídce.
Midi 400 / 500 / 600Starší provedení2023+
Rada bazénáře
Začněte provedením nádoby. Čísla ve starším a novém rozkresu se liší, i když jde o stejný produkt. U sběračů porovnejte délku a závit; u těsnění rozlišujte hrdlo nádoby a víko ventilu. Před rozebíráním vypněte čerpadlo a odtlakujte filtraci.
Velikost nádoby:
Nenalezen žádný díl. Zkuste jiný název nebo kód.
MIDI · POOLSERVIS

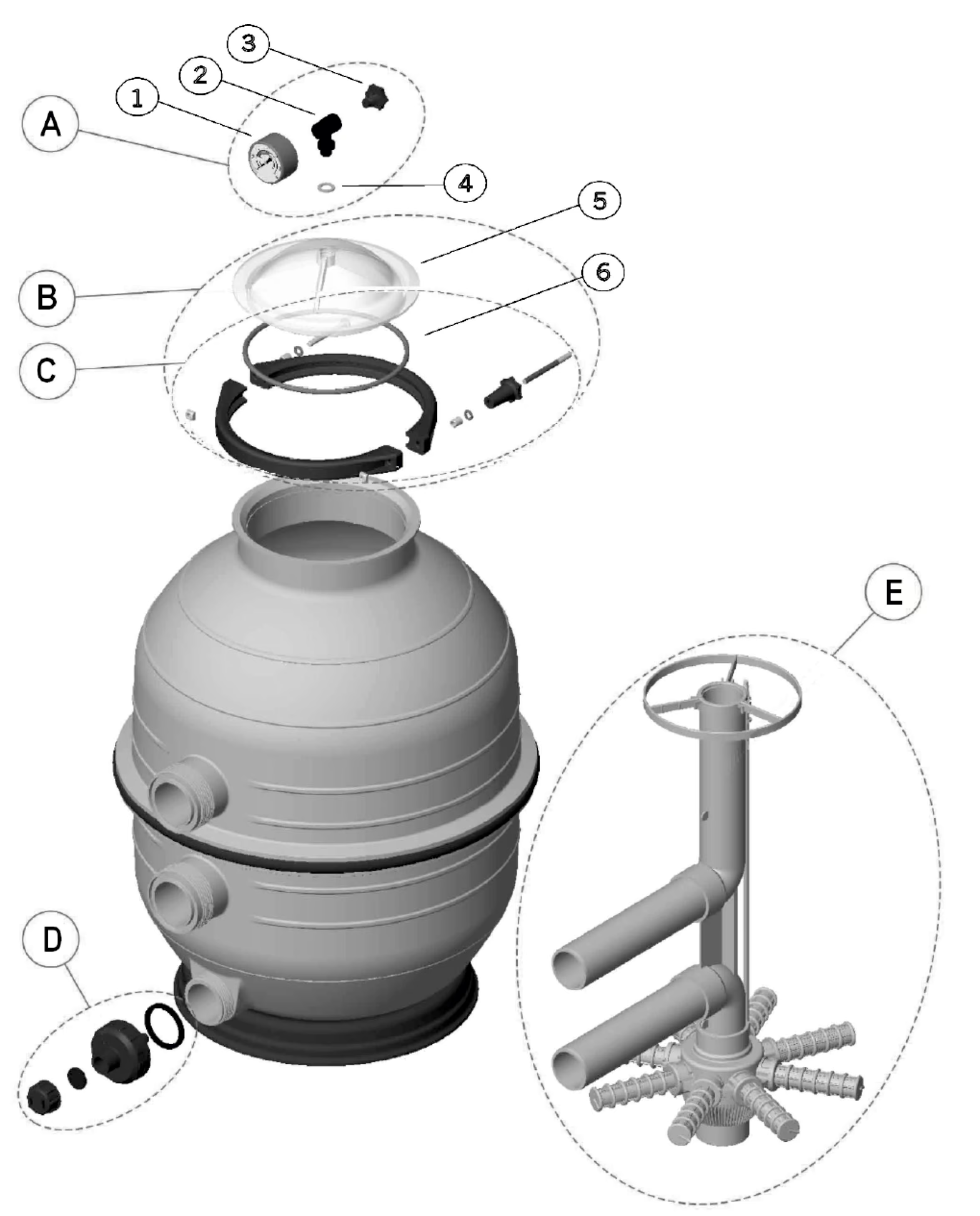

Rozkres Midi – starší provedení
Původní rozkres Vágnera. Samostatná výpusť Romy se s výpustí Midi nezaměňuje.
Klikněte na číslo pozice u dílu a šipka ukáže součást v tomto rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Spona průhledného víka Midi
Kód dílu: IFEC24182-1003M
Vnitřní Ø ve vybrání 205 mm, vnější Ø 215 mm, přes šrouby 245 mm. Kompletní spona bez těsnění víka.
Těsnění pod průhledné víko nádoby
Kód dílu: IFEC20R01750057
Vnitřní Ø 175 mm, průřez 6 mm. Těsnění nádoby MIDI 400 / 500 / 600. Nezaměňujte s menším kroužkem pod víkem ventilu.
Průhledné víko s těsněním – Midi
4404180105-MIDI
Vnější Ø 215 mm, spodní výkroj Ø 175 mm. Víko nádoby s bočním ventilem; nejde o víko samotného šesticestného ventilu.
Kompletní vypouštěcí ventil – Midi
4404180110-MIDI
Celková délka 85 mm. Před objednáním porovnejte závit a provedení původní výpusti.
MIDI · POOLSERVIS

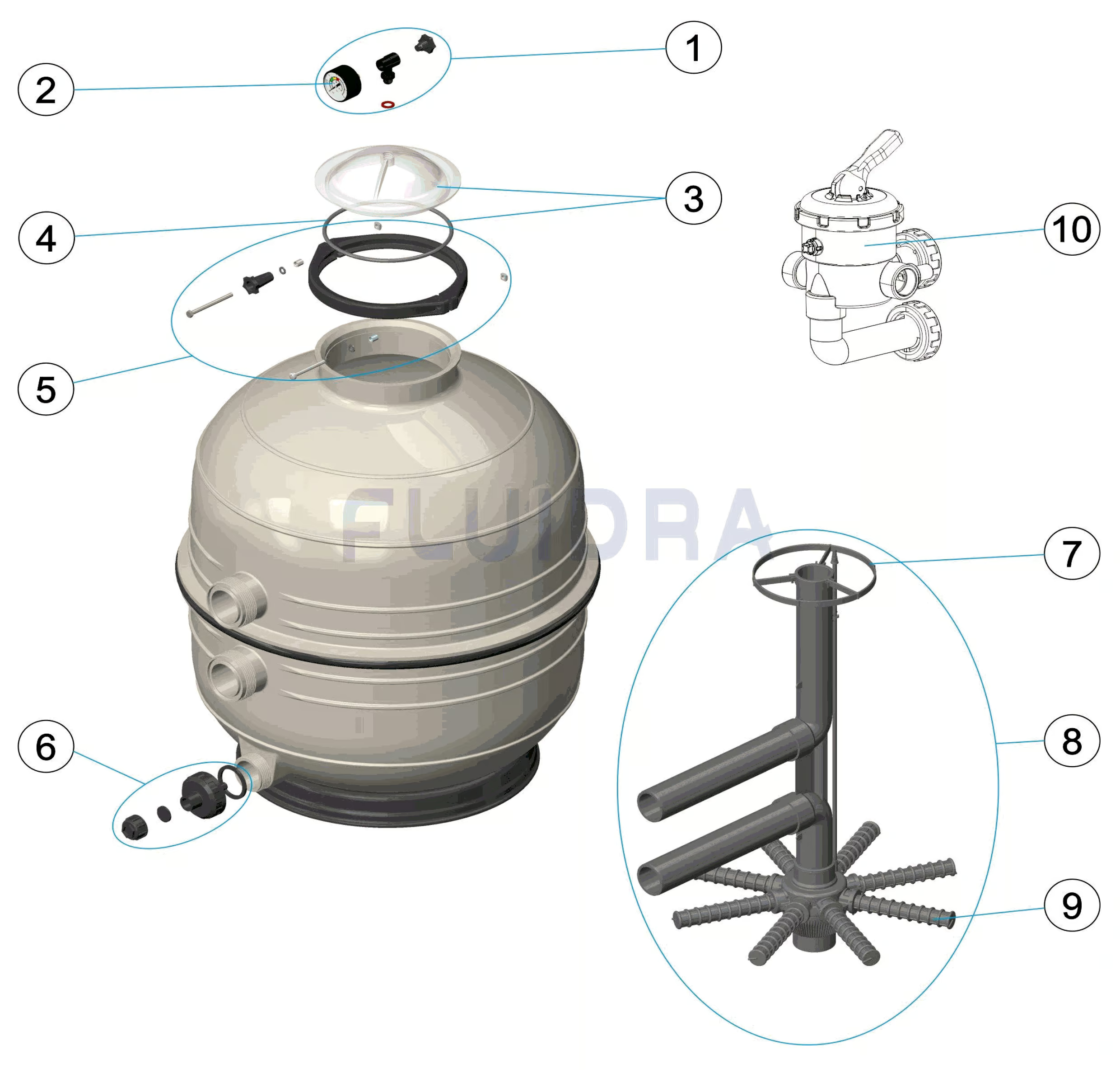

Rozkres Midi – nové provedení od 2023
Rozkres Vágnera pro Midi. Sběrače jsou bajonetové; závitové trny k Romě sem nepatří.
Klikněte na číslo pozice u dílu a šipka ukáže součást v tomto rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Spona průhledného víka Midi
Kód dílu: IFEC24182-1003M
Vnitřní Ø ve vybrání 205 mm, vnější Ø 215 mm, přes šrouby 245 mm. Kompletní spona bez těsnění víka.
Těsnění pod průhledné víko nádoby
Kód dílu: IFEC20R01750057
Vnitřní Ø 175 mm, průřez 6 mm. Těsnění nádoby MIDI 400 / 500 / 600. Nezaměňujte s menším kroužkem pod víkem ventilu.
Průhledné víko s těsněním – Midi
4404180105-MIDI
Vnější Ø 215 mm, spodní výkroj Ø 175 mm. Víko nádoby s bočním ventilem; nejde o víko samotného šesticestného ventilu.
Kompletní vypouštěcí ventil – Midi
4404180110-MIDI
Celková délka 85 mm. Před objednáním porovnejte závit a provedení původní výpusti.
MIDI · POOLSERVIS

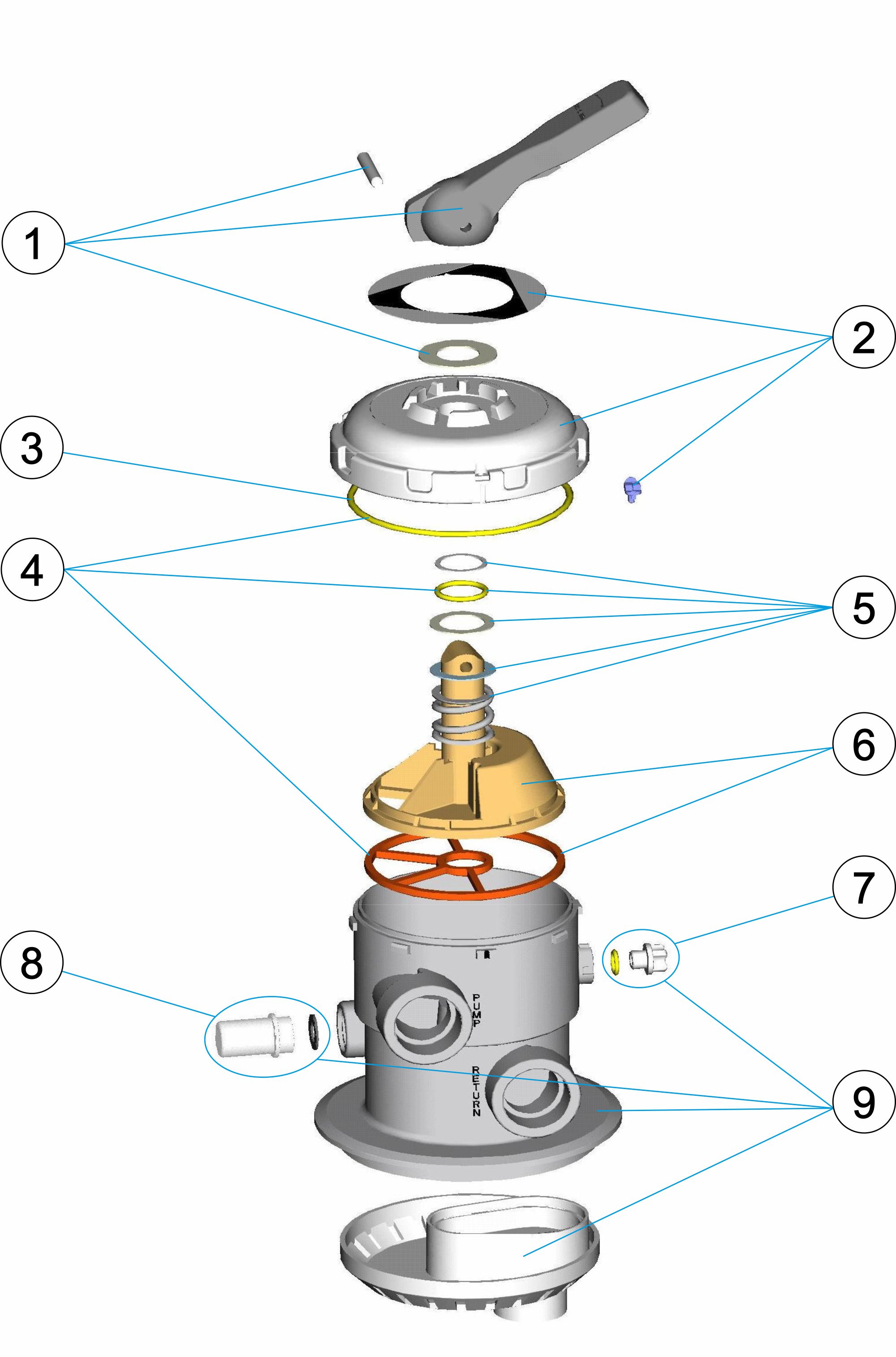

Servisní rozkres bajonetového ventilu 1½″
Rozkres AstralPool pro rodinu bajonetových ventilů. Zvolte jej podle skutečného ventilu. Pružina a podložky jsou samostatné položky, nikoli celé sady z rozkresu.
Klikněte na číslo pozice u dílu a šipka ukáže součást v tomto rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
O-kroužek pod víko bajonetového ventilu
Kód dílu: 9900107059
Vnější Ø 147 mm, průřez 4 mm. Samostatné těsnění pod víko; neplést s větším O-kroužkem mezi ventil a nádobu.
Nerezová pružina ventilu
Kód dílu: PGA10E09
Vnější Ø 43 mm, vnitřní Ø 33 mm, výška 32 mm. Samostatná pružina.
Teflonová podložka pružiny
Kód dílu: PGA10E08
Vnější Ø 42 mm, vnitřní Ø 32 mm, tloušťka 2 mm. Samostatná podložka pod pružinu.
Teflonová podložka pod páku
Kód dílu: PGA10E10
Vnější Ø 51 mm, vnitřní Ø 30 mm, tloušťka 1,5 mm. Samostatná podložka pod ovládací páku.
Rotor s těsněním pro ventil 1½″ – Midi
4404121104-MIDI
Vnější Ø 135 mm, výška 125 mm. Vyberte podle provedení původního bajonetového ventilu a rotoru.
Pavučinové těsnění rotoru – Midi
4404121105-MIDI
Vnější Ø 132 mm, výška 5 mm, šířka gumy 4 mm, středový otvor 28 mm. Naše karta nabízí samostatné černé těsnění, nikoli celou sadu všech kroužků pozice 4.
Další samostatné kopie dílů – ověřte provedení
Pozice
Náhradní díl a rozměry
Produkt
—
Samostatný nosič sběračů – závitové provedení
Kód dílu: IFEC22407-0020
Závity 3/4″, otvor pro vlepení trubky Ø 50 mm. Pouze pro odpovídající závitový rozvod. Nejde o bajonetovou sestavu z rozkresu 2023.
—
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Obsahuje manometr, T-kus, těsnění a zátku. Vágner tuto kartu uvádí jako náhradu starší zátky; objednává se kompletní sada. Porovnejte připojení původního víka.
—
Trnový sběrač 3/4″ – 110 mm – závitové provedení – Midi
4404300119-MIDI
Závit 3/4″. Varianta pro odpovídající závitový rozvod; nezaměňovat s bajonetovým sběračem v rozkresu Midi 2023.
—
Trnový sběrač 3/4″ – 160 mm – závitové provedení – Midi
4404300120-MIDI
Závit 3/4″. Varianta pro odpovídající závitový rozvod; nezaměňovat s bajonetovým sběračem v rozkresu Midi 2023.
