Náhradní díly filtrace Millenium

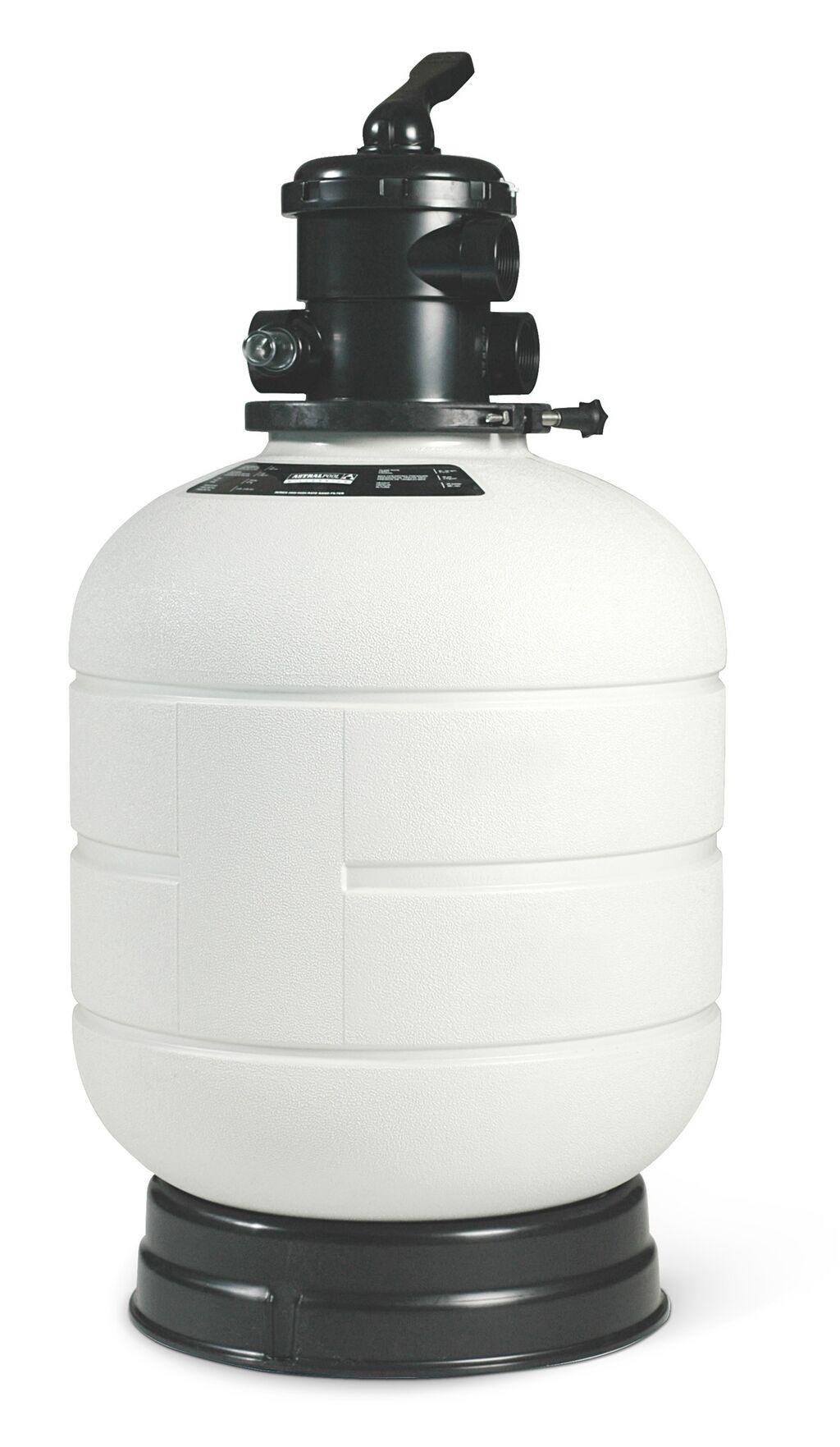

ASTRALPOOL MILLENIUM
Správný díl začíná správným rozkresem.
Horní i boční ventil, závitová matice nebo dělená spona. Vyberte provedení a potom najděte díl podle čísla, názvu či kódu.
380 / 430 / 480 / 560 / 660TOP / SIDE
Rada bazénáře
Samotný průměr nádoby nestačí. Nejdřív porovnejte uchycení ventilu nebo průhledného víka. U sběračů změřte původní délku a závit, u těsnění vnější průměr a průřez. Před rozebíráním vypněte čerpadlo a odtlakujte filtraci.
Velikost nádoby:
Nenalezen žádný díl. Zkuste jiný název nebo kód.
MILLENIUM · POOLSERVIS

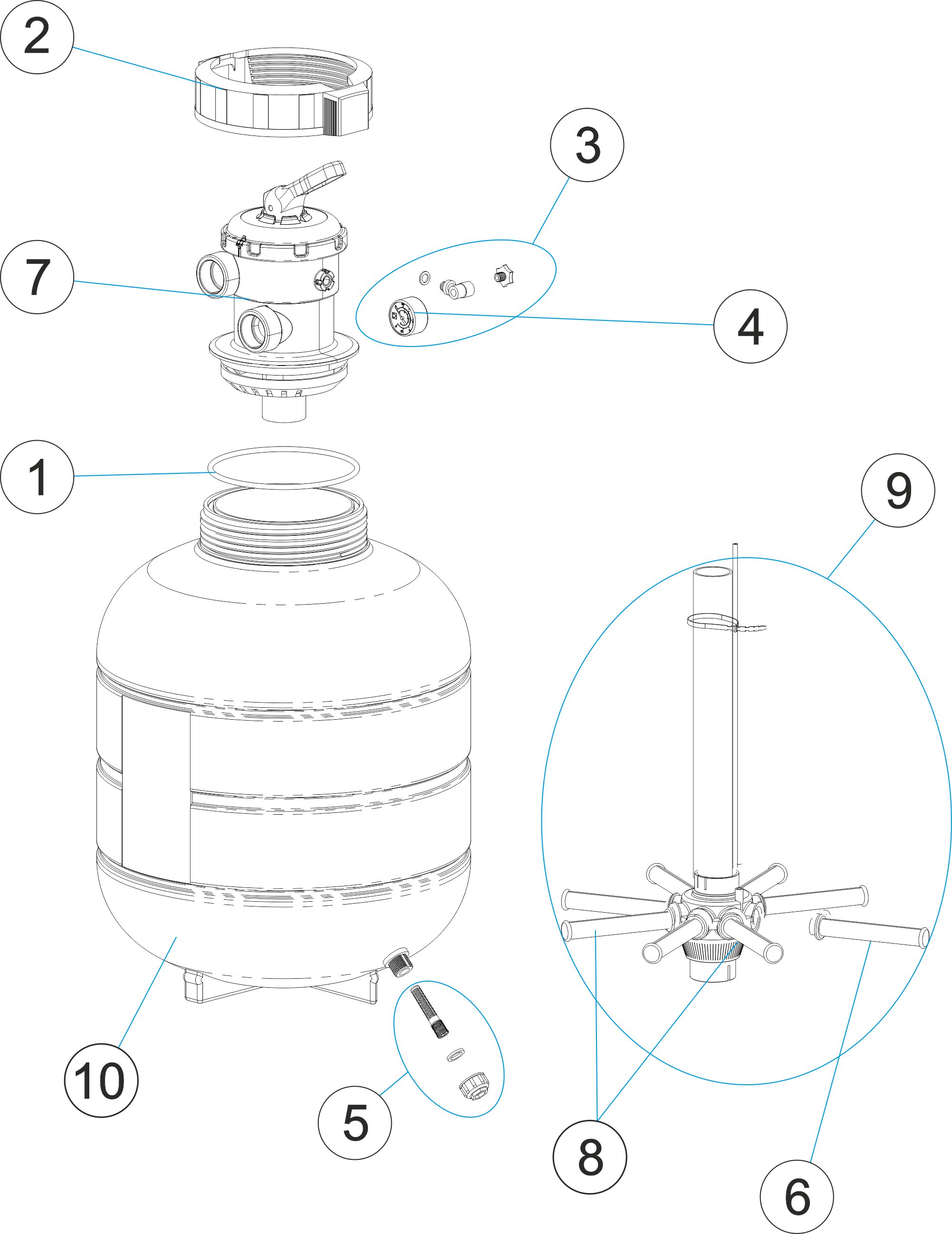

TOP – závitová matice
Horní ventil upevněný převlečnou závitovou maticí. Rozkres výrobce 22407 pro Ø 430 mm; ostatní velikosti porovnejte podle dílu.
Klikněte na číslo pozice u dílu – šipka ho ukáže v rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samotný manometr; bez T-kusu a odvzdušnění.
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Kompletní sada s T-kusem, zátkou a těsněním; porovnejte směr a závit připojení původního víka.
Převlečná matice horního ventilu
Kód dílu: 4404180204
Vnější Ø 230 mm, vnitřní Ø včetně závitu 205 mm. Pouze závitový uzávěr; není to dělená spona. Při nasazování může být nutné odmontovat manometr.
O-kroužek závitového hrdla
Kód dílu: 4404180201
Vnitřní Ø 182 mm, průřez 6 mm. Samostatný O-kroužek starší reference 4404180201; nejde o celou novější sadu těsnění 4405010527. Rozměr porovnejte s původním dílem.
Trnový sběrač 110 mm – 1 kus
Kód dílu: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
Trnový sběrač 160 mm – 1 kus
Kód dílu: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
MILLENIUM · POOLSERVIS

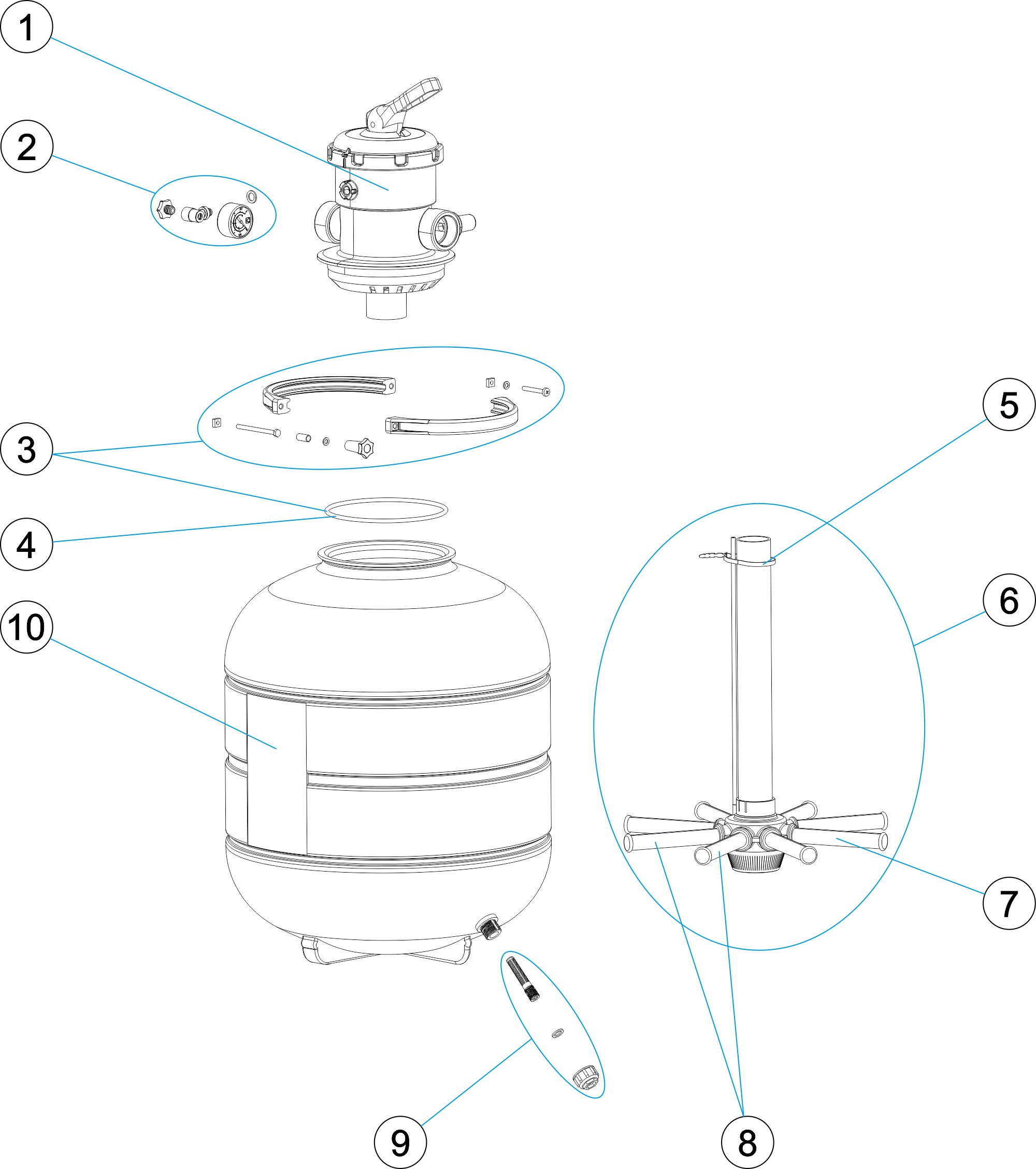

TOP – dělená spona
Horní ventil s dělenou sponou. Rozkres výrobce 33815 pro Ø 430 mm. Spona a těsnění tohoto hrdla mají jiné reference než závitové provedení.
Klikněte na číslo pozice u dílu – šipka ho ukáže v rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samotný manometr; bez T-kusu a odvzdušnění.
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Kompletní sada s T-kusem, zátkou a těsněním; porovnejte směr a závit připojení původního víka.
Trnový sběrač 110 mm – 1 kus
Kód dílu: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
Trnový sběrač 160 mm – 1 kus
Kód dílu: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
MILLENIUM · POOLSERVIS

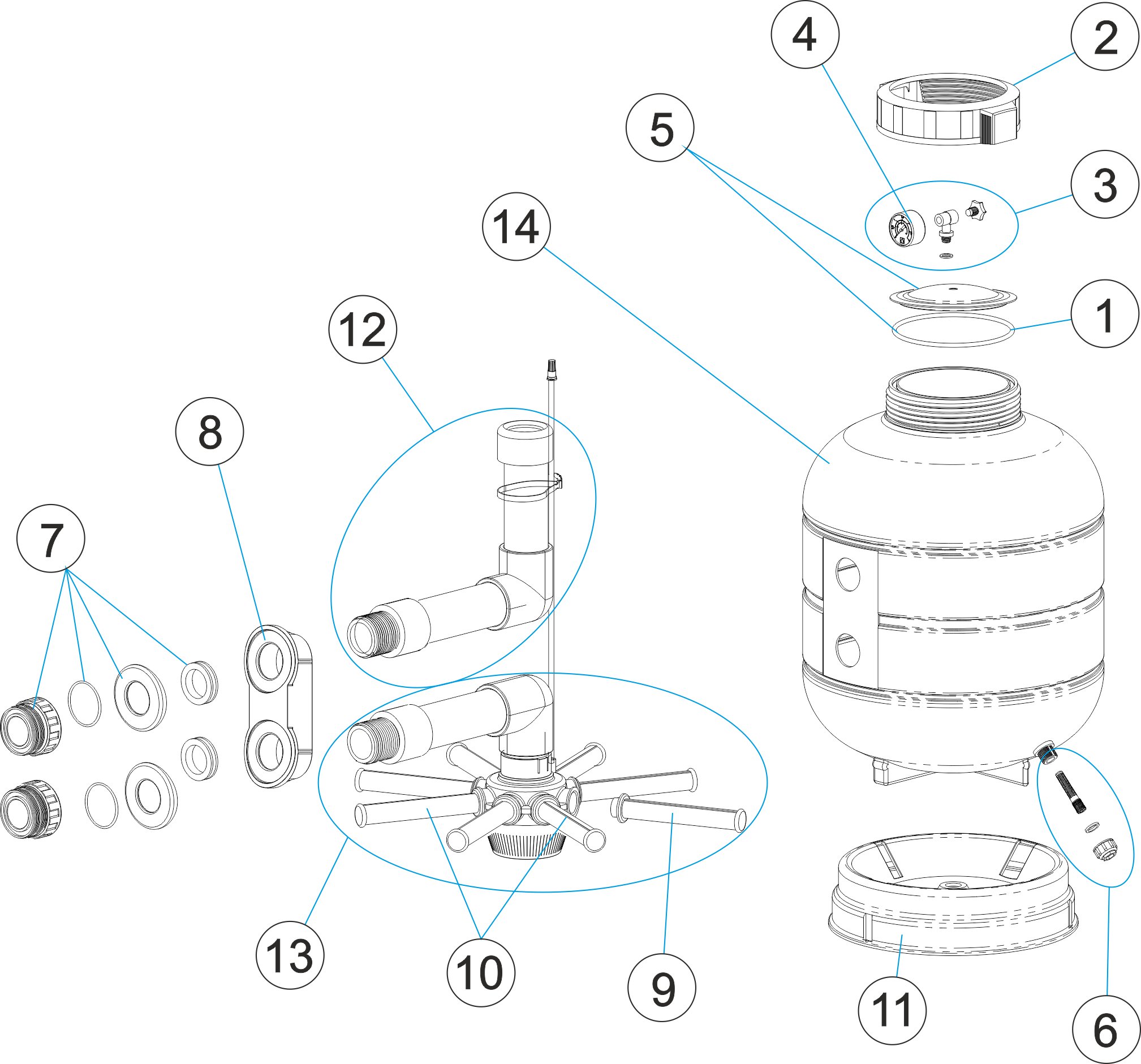

Boční ventil – závitové víko
Průhledné horní víko se závitovou maticí. Rozkres výrobce 25297 ilustruje Ø 480 mm. Víko a matice se liší od provedení s dělenou sponou.
Klikněte na číslo pozice u dílu – šipka ho ukáže v rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samotný manometr; bez T-kusu a odvzdušnění.
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Kompletní sada s T-kusem, zátkou a těsněním; porovnejte směr a závit připojení původního víka.
Převlečná matice průhledného víka
Kód dílu: 4404180102
Vnější Ø 230 mm, vnitřní Ø včetně závitu 205 mm. Pro průhledné víko se závitovým uzávěrem; nezaměňovat s dělenou sponou.
Průhledné víko s těsněním
Kód dílu: 4404180105
Vnější Ø 215 mm, spodní výkroj Ø 175 mm. Pro závitové provedení nádoby s bočním ventilem. Jde o víko nádoby, nikoli víko ventilu.
O-kroužek mezi ventil TOP a nádobu
Kód dílu: 4404180201
Vnitřní Ø 182 mm, průřez 6 mm. Samostatné těsnění starší reference 4404180201, ne kompletní novější sada těsnění. Před objednáním porovnejte rozměr.
Trnový sběrač 110 mm – 1 kus
Kód dílu: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
Trnový sběrač 160 mm – 1 kus
Kód dílu: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
MILLENIUM · POOLSERVIS

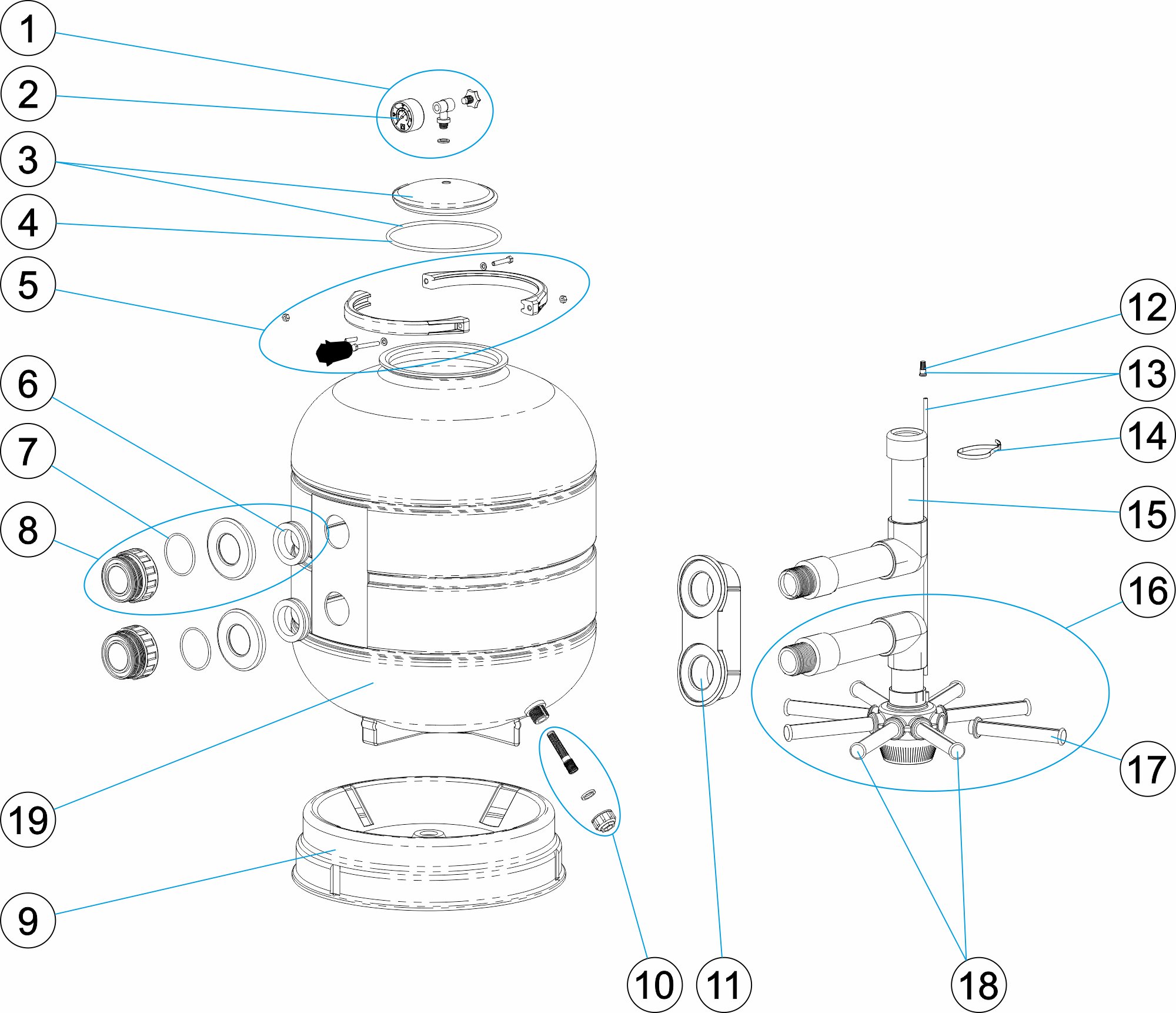

Boční ventil – víko se sponou
Průhledné víko s dělenou sponou. Rozkres výrobce 22497 pro Ø 430 mm. Samostatná čepička není kompletní odvzdušňovací trubice.
Klikněte na číslo pozice u dílu – šipka ho ukáže v rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samotný manometr; bez T-kusu a odvzdušnění.
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Kompletní sada s T-kusem, zátkou a těsněním; porovnejte směr a závit připojení původního víka.
Trnový sběrač 110 mm – 1 kus
Kód dílu: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
Trnový sběrač 160 mm – 1 kus
Kód dílu: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm, závit 3/4″. Cena za jeden sběrač, nikoli celou sadu z rozkresu. Porovnejte délku původního dílu.
Čepička odvzdušňovací trubice
Kód dílu: 4404040108
Samostatná krytka odvzdušňovací trubice. Katalog výrobce uvádí stejnou referenci 4404040108; nejde o celou trubici pozice 13.
MILLENIUM · POOLSERVIS

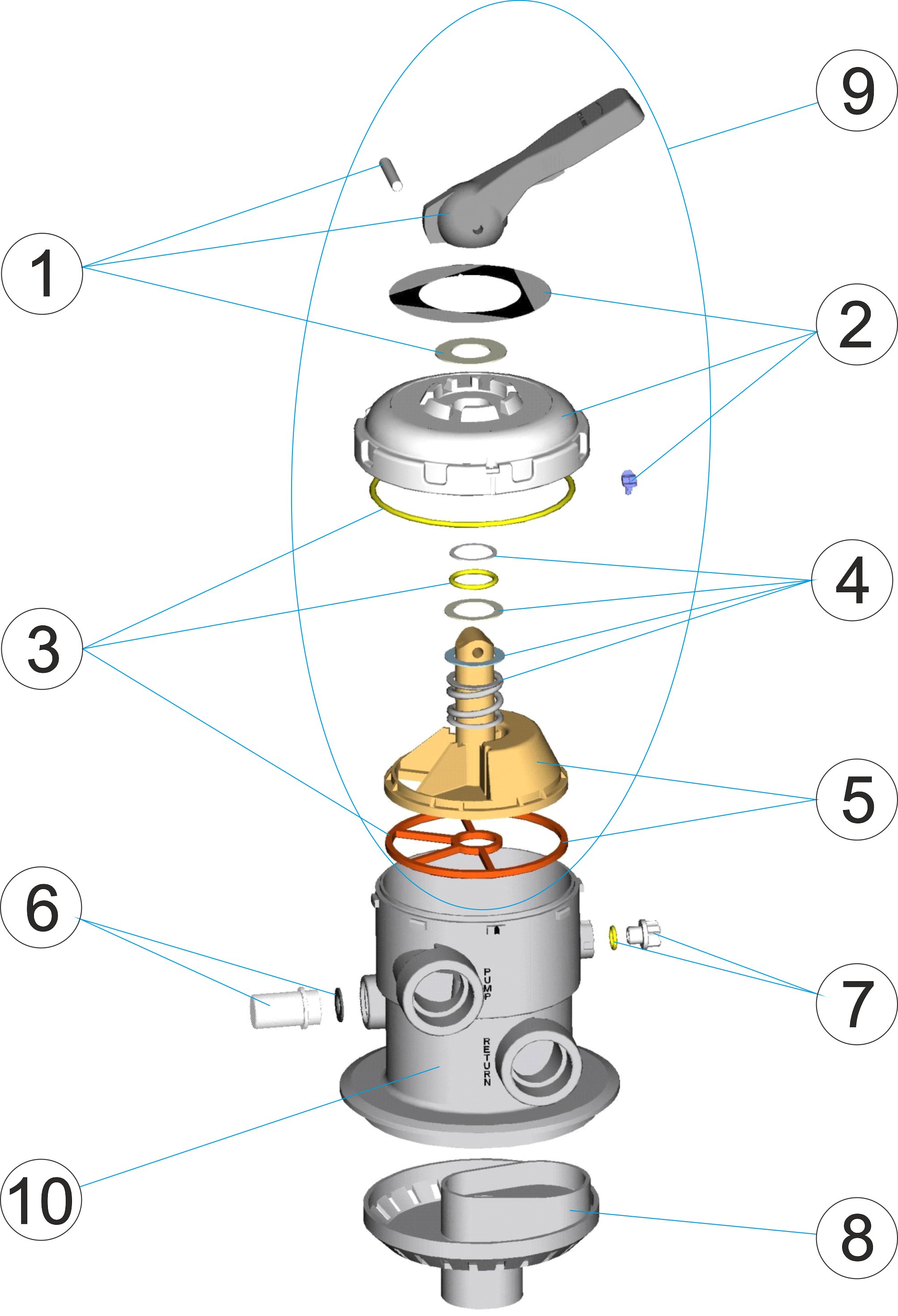

Servis bajonetového ventilu 1½″
Servisní rozkres výrobce 21442. Pozice mohou označovat sadu více součástí; v nabídce níže je vždy popsáno, co samostatný produkt obsahuje.
Klikněte na číslo pozice u dílu – šipka ho ukáže v rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Ovládací páka šesticestného ventilu
Kód dílu: 4404120102
Celková délka 170 mm, šířka 50 mm. Samostatná páka; před výměnou porovnejte uchycení na původním ventilu.
Rotor s těsněním pro ventil 1½″
Kód dílu: 4404121104
Vnější Ø 135 mm, výška 125 mm. Vyberte podle provedení původního bajonetového ventilu a rotoru.
Pavučinové těsnění rotoru
Kód dílu: 4404121105
Vnější Ø 132 mm, výška 5 mm, šířka gumy 4 mm, středový otvor 28 mm. Samostatné pavučinové těsnění, nikoli všechny kroužky sady pozice 3.
O-kroužek pod víko bajonetového ventilu
Kód dílu: 9900107059
Vnější Ø 147 mm, průřez 4 mm. Samostatný O-kroužek pod víko ventilu, nikoli celá sada těsnění pozice 3.
Nerezová pružina ventilu
Kód dílu: PGA10E09
Vnější Ø 43 mm, vnitřní Ø 33 mm, výška 32 mm. Samostatná pružina; nejde o celou sadu pozice 4.
Teflonová podložka pružiny
Kód dílu: PGA10E08
Vnější Ø 42 mm, vnitřní Ø 32 mm, tloušťka 2 mm. Samostatná podložka pod pružinu.
Teflonová podložka pod páku
Kód dílu: PGA10E10
Vnější Ø 51 mm, vnitřní Ø 30 mm, tloušťka 1,5 mm. Samostatná podložka pod ovládací páku.
