Náhradní díly filtrace Nilo / Lisboa
NILO / LISBOA
Společné díly, správné provedení.
Najděte správné víko, těsnění, připojení nebo výpusť podle původních rozkresů. Vyberte provedení nádoby a klikněte na číslo dílu.
NiloLisboa2023+
Rada bazénáře
Nejdřív porovnejte typ nádoby a provedení víka. Stejná značka neznamená shodnou výpusť ani potrubí. U těsnění změřte průměr a průřez, u ventilu rozteč a velikost připojení.
Nenalezen žádný díl.
NILO / LISBOA · POOLSERVIS
Nilo – starší provedení 500–950
Starší rozkres Vágnera. Číslování víka a příruby se liší od provedení 2023+. Před objednáním porovnejte díl s původní součástí.
Klikněte na číslo pozice – šipka ukáže součást v původním rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Víko filtrační nádoby Nilo / Lisboa
Kód dílu: ISP040131
Vnější Ø 255 mm, horní závit ¼″. Víko včetně těsnění a šroubů; porovnejte původní provedení víka.
Těsnění horního víka
Kód dílu: IFS16660-0402
Vnitřní Ø 209 mm, průřez 6 mm. V novém rozkresu Nilo je kód uveden také bez pomlčky IFS166600402.
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Příruba víka s těsněním
Kód dílu: IFS080765002
Nilo / Lisboa; IFS080765002. Příruba a těsnění podle katalogové sestavy IFS080765002. Horní víko není součástí této položky.
Těsnění příruby víka
Kód dílu: IFS7222550040
Rozměr dle katalogu 255 × 4 mm; EPDM 65; 1 ks. Jeden O-kroužek příruby. Příruba ani horní víko nejsou součástí balení.
NILO / LISBOA · POOLSERVIS

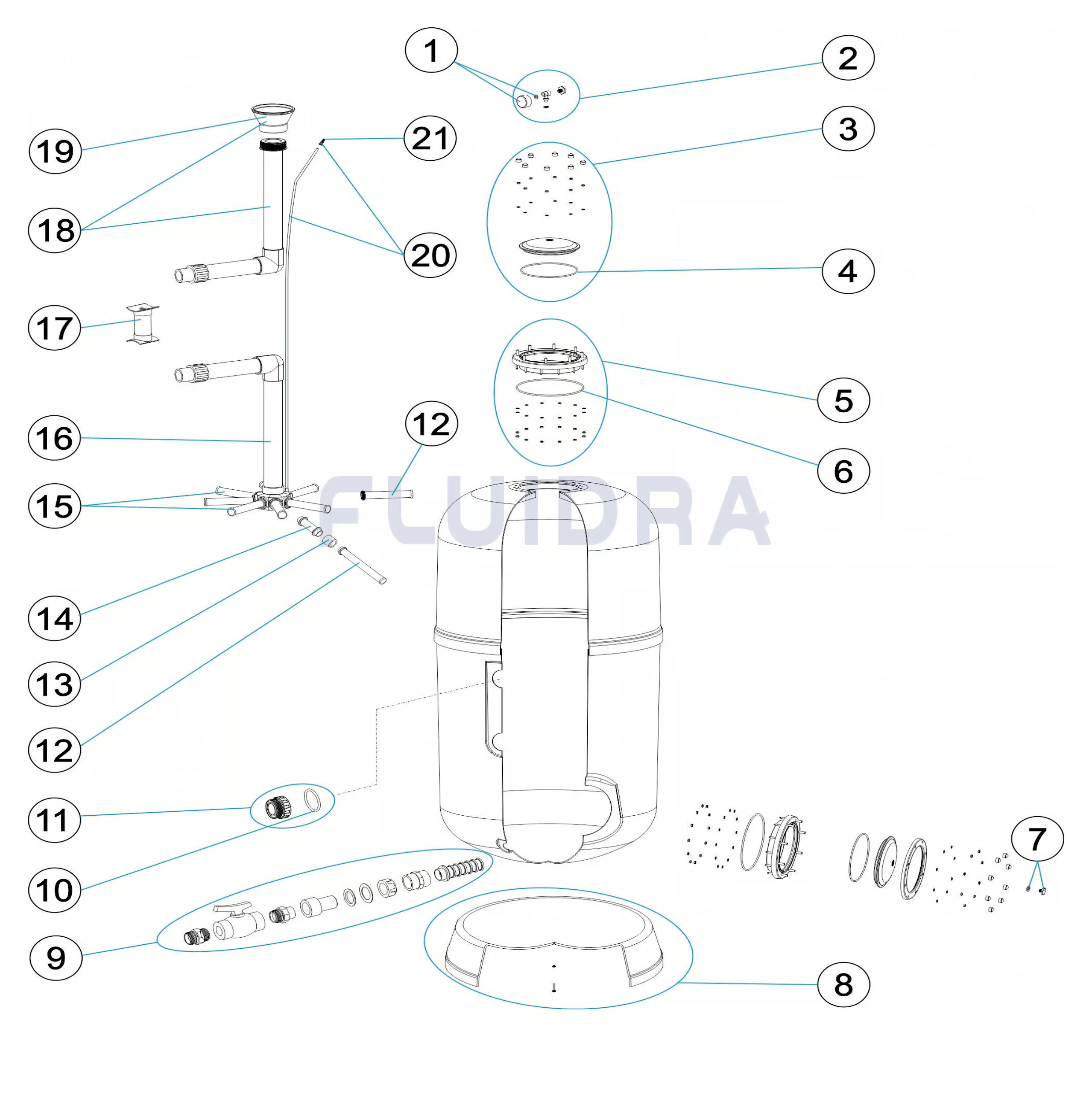

Nilo Eco 650 – provedení od 2023
Rozkres pro Nilo Eco 650. Výpusť a potrubí se liší od Lisboy. Díly pro jiné průměry nepřiřazujeme automaticky.
Klikněte na číslo pozice – šipka ukáže součást v původním rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Víko filtrační nádoby Nilo / Lisboa
Kód dílu: ISP040131
Vnější Ø 255 mm, horní závit ¼″. Víko včetně těsnění a šroubů; porovnejte původní provedení víka.
Těsnění horního víka
Kód dílu: IFS16660-0402
Vnitřní Ø 209 mm, průřez 6 mm. V novém rozkresu Nilo je kód uveden také bez pomlčky IFS166600402.
Příruba víka s těsněním
Kód dílu: IFS080765002
Nilo / Lisboa; IFS080765002. Příruba a těsnění podle katalogové sestavy IFS080765002. Horní víko není součástí této položky.
Těsnění příruby víka
Kód dílu: IFS7222550040
Rozměr dle katalogu 255 × 4 mm; EPDM 65; 1 ks. Jeden O-kroužek příruby. Příruba ani horní víko nejsou součástí balení.
Vypouštěcí šroub s těsněním Nilo Eco
Kód dílu: ISP040286
Nilo Eco 650, provedení od 2023; pozice 7; šroub + těsnění. Vypouštěcí šroub s těsněním. Nejde o kompletní vypouštěcí ventil ISP040290.
Kompletní vypouštěcí ventil Nilo
Kód dílu: ISP040290
Nilo Eco 650, provedení od 2023; pozice 9; kompletní výpustní sestava. Kompletní vypouštěcí ventil podle katalogového kódu ISP040290. Jde o výpusť nádoby, nikoli o boční šesticestný ventil filtrace.
Připojovací přechodka s těsněním 1½″
Kód dílu: IFS166600418
Připojení 1½″; přechodka s těsněním; IFS166600418. Připojovací přechodka s těsněním podle katalogové položky IFS166600418. Boční ventil není součástí balení.
Sběrač Nilo/Lisboa 220 mm – sada 2 ks
Kód dílu: IC0051
Délka 220 mm; závit 1″; balení 2 ks; Nilo / Lisboa 650–800. Dva sběrače o délce 220 mm se závitem 1″. Centrální nosič, trubice ani ostatní ramena rozvodu nejsou součástí balení.
NILO / LISBOA · POOLSERVIS

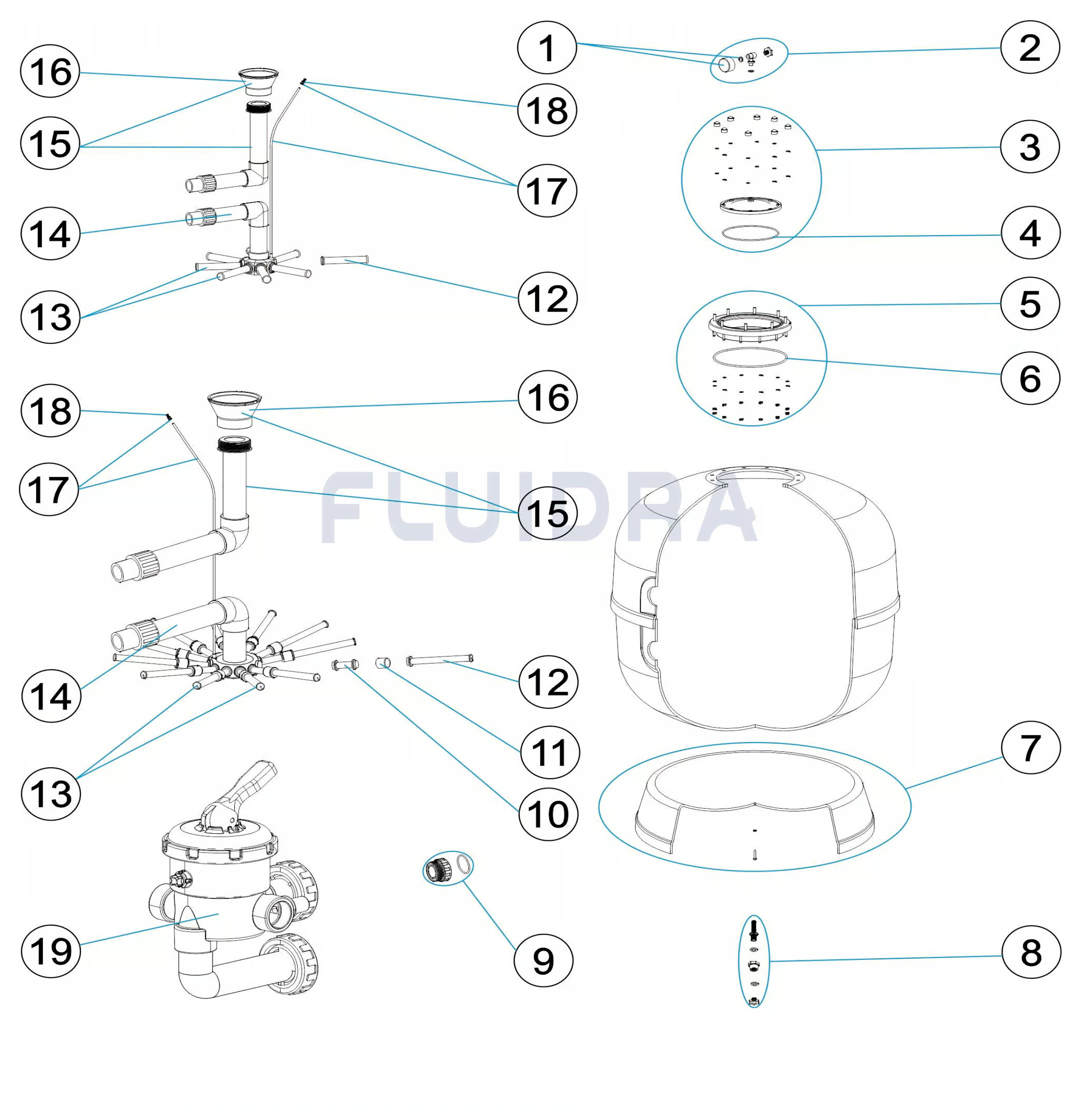

Lisboa FV 500 – provedení od 2023
Rozkres pro Lisboa FV 500. Víko a příruba jsou společné, ale výpusť a další rozměrové díly vybírejte podle skutečné nádoby.
Klikněte na číslo pozice – šipka ukáže součást v původním rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Víko filtrační nádoby Nilo / Lisboa
Kód dílu: ISP040131
Vnější Ø 255 mm, horní závit ¼″. Víko včetně těsnění a šroubů; porovnejte původní provedení víka.
Těsnění horního víka
Kód dílu: IFS16660-0402
Vnitřní Ø 209 mm, průřez 6 mm. V novém rozkresu Nilo je kód uveden také bez pomlčky IFS166600402.
Příruba víka s těsněním
Kód dílu: IFS080765002
Nilo / Lisboa; IFS080765002. Příruba a těsnění podle katalogové sestavy IFS080765002. Horní víko není součástí této položky.
Těsnění příruby víka
Kód dílu: IFS7222550040
Rozměr dle katalogu 255 × 4 mm; EPDM 65; 1 ks. Jeden O-kroužek příruby. Příruba ani horní víko nejsou součástí balení.
Vypouštěcí ventil Lisboa
Kód dílu: IFS004970700
Lisboa; IFS004970700; v rozkresu Lisboa FV 500 od 2023 pozice 8. Vypouštěcí ventil podle katalogového kódu IFS004970700. Nejedná se o horní odvzdušnění ani o šesticestný ovládací ventil.
Připojovací přechodka s těsněním 1½″
Kód dílu: IFS166600418
Připojení 1½″; přechodka s těsněním; IFS166600418. Připojovací přechodka s těsněním podle katalogové položky IFS166600418. Boční ventil není součástí balení.
Ventil, těsnění a sada manometru – porovnejte připojení
Pozice
Náhradní díl a rozměry
Produkt
—
Boční šesticestný ventil 1½″
Kód dílu: IPSVAR
Výška včetně páky 271 mm, rozteč připojení 125 mm. Kompatibilní varianta; porovnejte rozteč a připojení původního ventilu.
—
Těsnění mezi boční ventil a šroubení
Kód dílu: 9900107032
Vnitřní Ø 56 mm, průřez 5,33 mm. Pro úplnou výměnu obvykle 2 ks; porovnejte původní rozměr a provedení.
—
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Kompletní sada, nikoli samotná připojovací sada ISP040071.
