Náhradní díly filtrace Roma
ROMA 400 / 500 / 600
Najděte správný díl podle provedení vaší filtrace.
Starší Roma, nové provedení od roku 2023 a servis bajonetového ventilu. Rozkresy, rozměry a přímé odkazy na díly, které už máme v nabídce.
Roma 400 / 500 / 600Starší provedení2023+
Rada bazénáře
Začněte provedením nádoby. Čísla ve starším a novém rozkresu se liší, i když jde o stejný produkt. U sběračů porovnejte délku a závit; u těsnění rozlišujte hrdlo nádoby a víko ventilu. Před rozebíráním vypněte čerpadlo a odtlakujte filtraci.
Velikost nádoby:
Nenalezen žádný díl. Zkuste jiný název nebo kód.
ROMA · POOLSERVIS

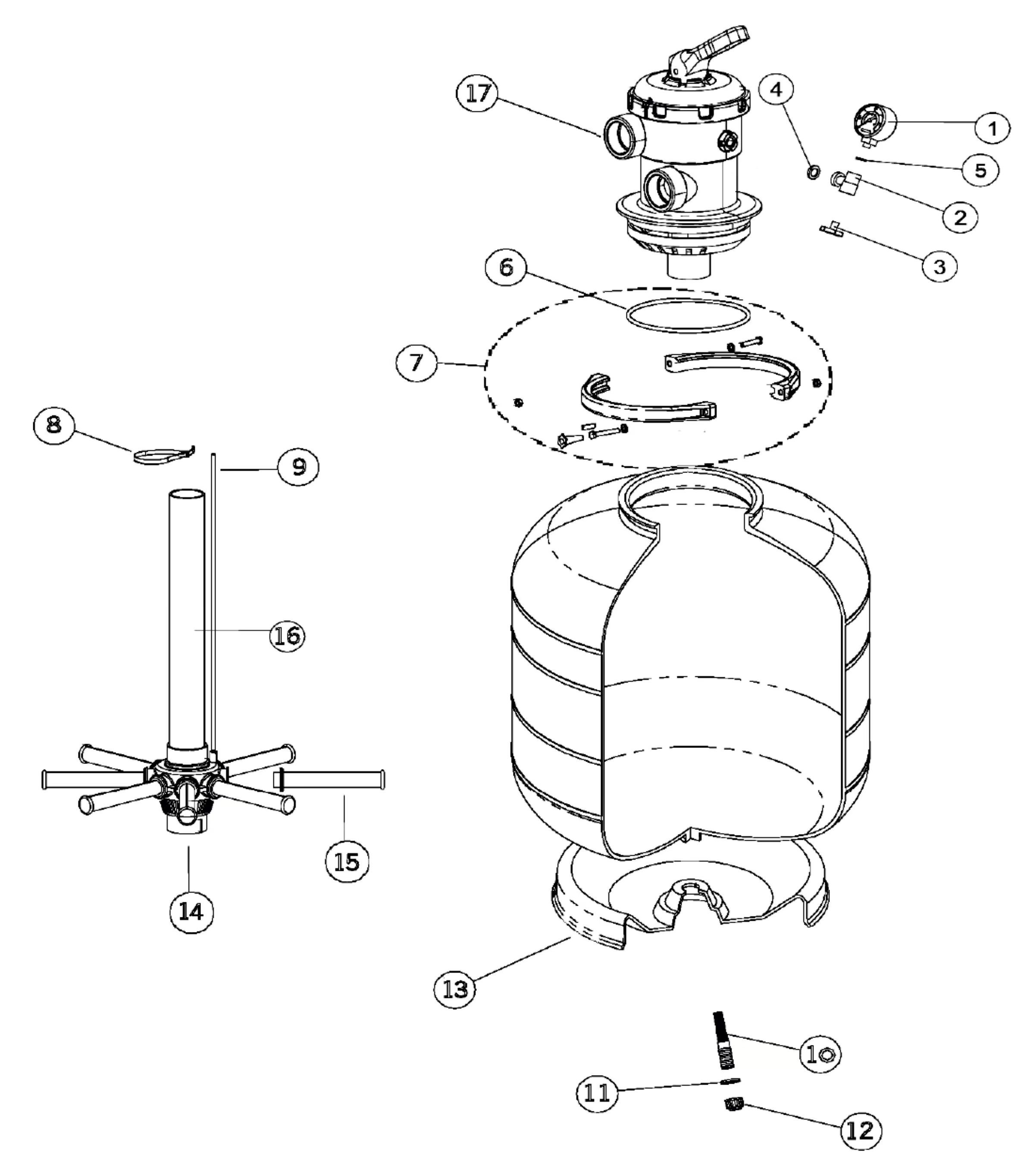

Rozkres Roma – starší provedení
Původní rozkres Vágnera. Kompletní výpusť sdružuje pozice 10, 11 a 12.
Klikněte na číslo pozice u dílu a šipka ukáže součást v tomto rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Spona mezi ventil a nádobu Roma
Kód dílu: IFEC24182-1003M
Vnitřní Ø ve vybrání 205 mm, vnější Ø 215 mm, přes šrouby 245 mm. Kompletní spona; těsnění hrdla se objednává zvlášť.
Těsnění hrdla mezi ventil a nádobu
Kód dílu: IFEC20R01750057
Vnitřní Ø 175 mm, průřez 6 mm. Těsnění hrdla Romy pod horním ventilem. Nezaměňujte s menším těsněním pod víkem ventilu.
Kompletní vypouštěcí ventil Roma
Kód dílu: ISP040118
Délka vnitřního filtru 80 mm. Sada obsahuje vnitřní filtr, těsnění a šroub; pro starší rozkres nahrazuje sestavu 10–12. Původní závit porovnejte na produktu.
Samostatný nosič trnových sběračů
Kód dílu: IFEC22407-0020
Závity pro sběrače 3/4″, otvor pro vlepení trubky Ø 50 mm. Jen středový nosič – nikoli kompletní trubice se sběrači.
Trnový sběrač 110 mm – 1 kus
Kód dílu: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm, závit 3/4″. Kratší provedení pro Romu 400.
Trnový sběrač 160 mm – 1 kus
Kód dílu: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm, závit 3/4″. Delší provedení pro Romu 500 / 600; před výměnou porovnejte původní délku.
Kompletní horní ventil 1½″ s bajonetem
Kód dílu: 20565
Výška s pákou 390 mm, vsazovaná část Ø 173 mm. Stávající karta uvádí Roma 400 / 500 / 600. Při výměně celku porovnejte připojení a sponu původního ventilu.
ROMA · POOLSERVIS

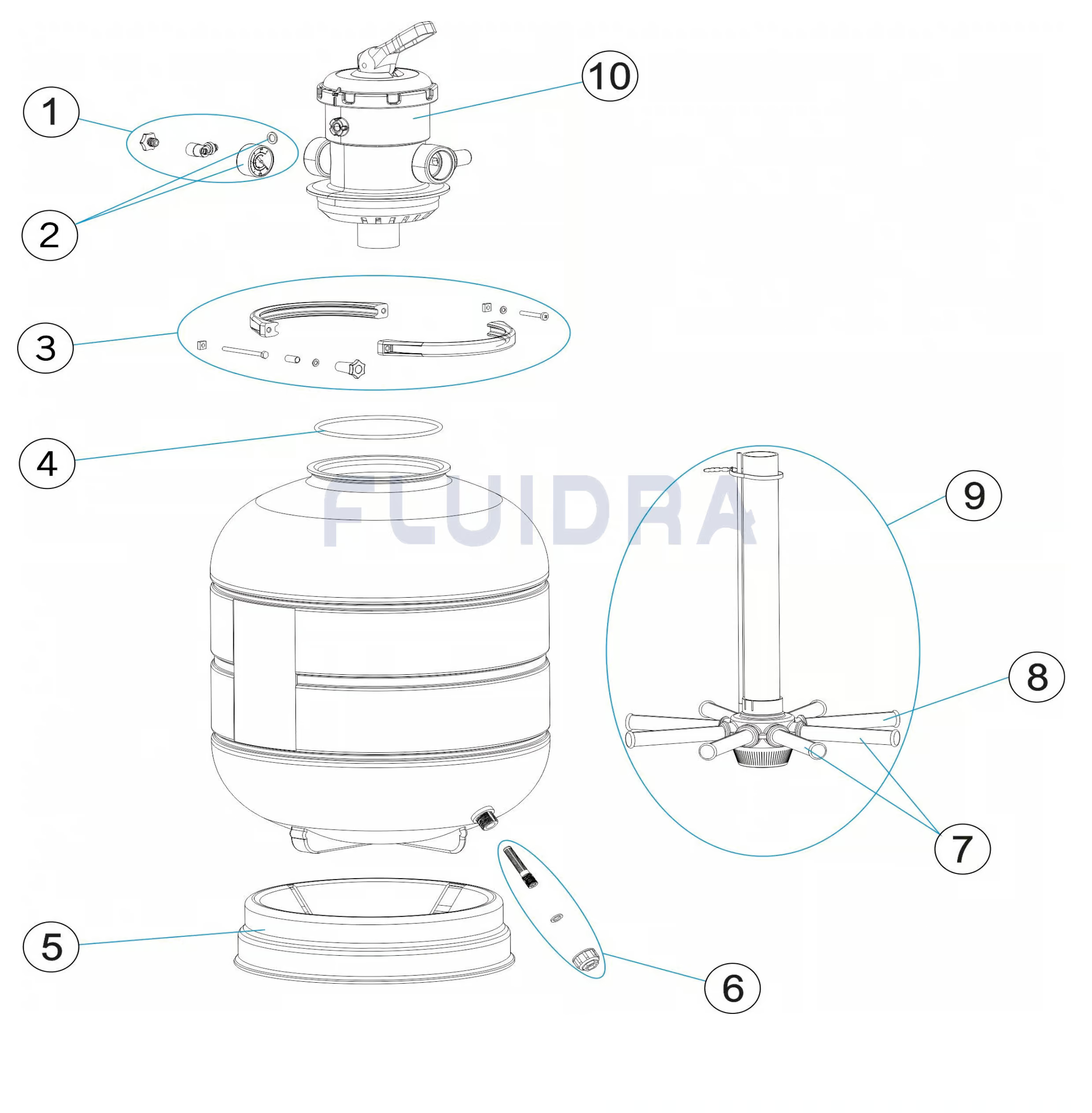

Rozkres Roma – nové provedení od 2023
Rozkres Vágnera pro Romu TOP. Nosič na pozici 9 nabízíme jako samotný střed, sběrače zvlášť.
Klikněte na číslo pozice u dílu a šipka ukáže součást v tomto rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Manometr 1/8″ – zadní připojení
Kód dílu: I154042036
Závit 1/8″, budík Ø 50 mm, výška 45 mm. Samostatný manometr bez připojovací sady.
Spona mezi ventil a nádobu Roma
Kód dílu: IFEC24182-1003M
Vnitřní Ø ve vybrání 205 mm, vnější Ø 215 mm, přes šrouby 245 mm. Kompletní spona; těsnění hrdla se objednává zvlášť.
Těsnění hrdla mezi ventil a nádobu
Kód dílu: IFEC20R01750057
Vnitřní Ø 175 mm, průřez 6 mm. Těsnění hrdla Romy pod horním ventilem. Nezaměňujte s menším těsněním pod víkem ventilu.
Kompletní vypouštěcí ventil Roma
Kód dílu: ISP040118
Délka vnitřního filtru 80 mm. Sada obsahuje vnitřní filtr, těsnění a šroub; pro starší rozkres nahrazuje sestavu 10–12. Původní závit porovnejte na produktu.
Samostatný nosič trnových sběračů
Kód dílu: IFEC22407-0020
Závity pro sběrače 3/4″, otvor pro vlepení trubky Ø 50 mm. Jen středový nosič – nikoli kompletní trubice se sběrači.
Trnový sběrač 110 mm – 1 kus
Kód dílu: 4404300119
Délka se závitem 110 mm, bez závitu 96 mm, šířka 25 mm, závit 3/4″. Kratší provedení pro Romu 400.
Trnový sběrač 160 mm – 1 kus
Kód dílu: 4404300120
Délka se závitem 160 mm, bez závitu 146 mm, šířka 25 mm, závit 3/4″. Delší provedení pro Romu 500 / 600; před výměnou porovnejte původní délku.
Kompletní horní ventil 1½″ s bajonetem
Kód dílu: 20565
Výška s pákou 390 mm, vsazovaná část Ø 173 mm. Stávající karta uvádí Roma 400 / 500 / 600. Při výměně celku porovnejte připojení a sponu původního ventilu.
ROMA · POOLSERVIS

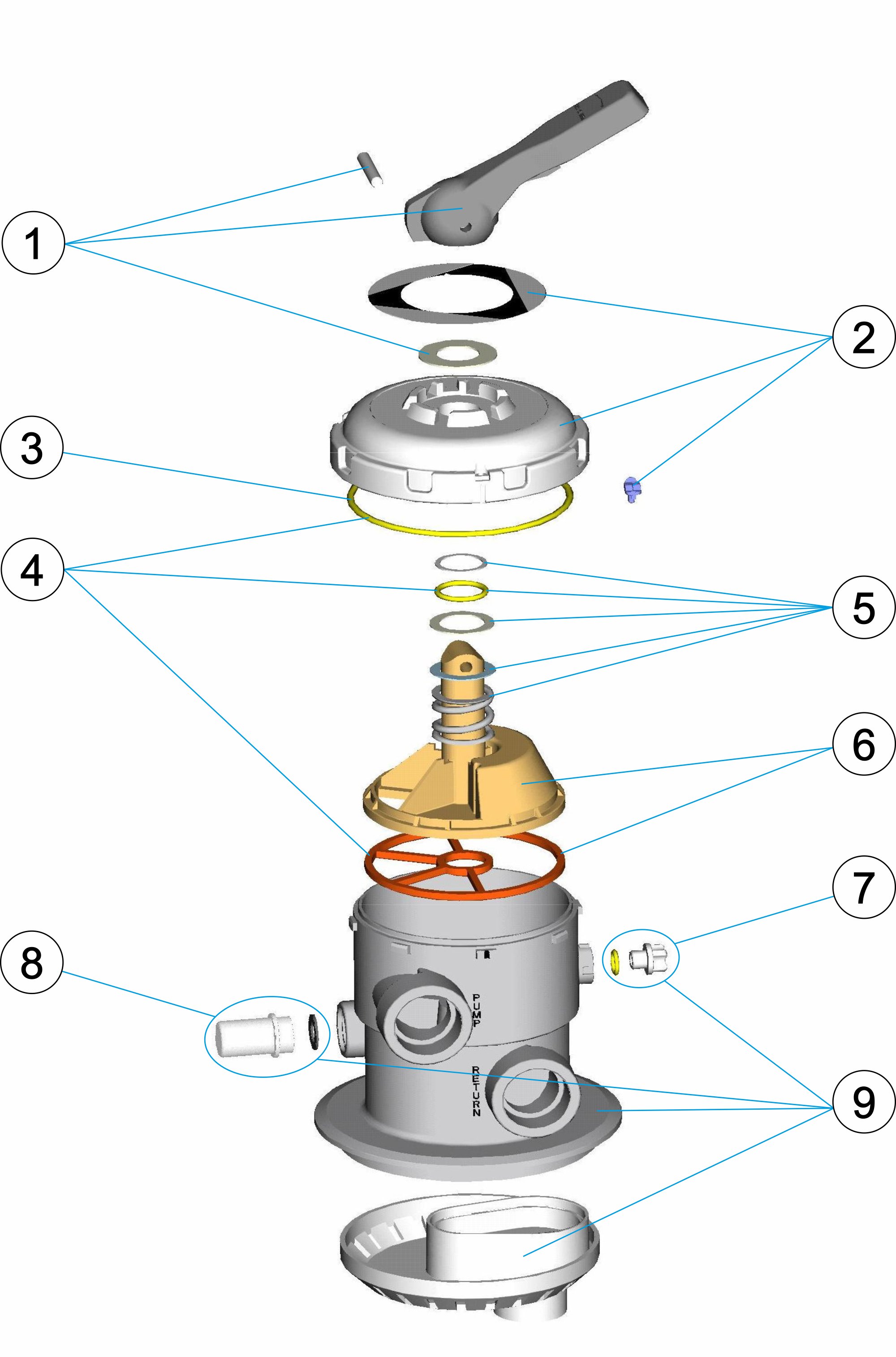

Servisní rozkres bajonetového ventilu 1½″
Rozkres AstralPool pro rodinu bajonetových ventilů. Zvolte jej podle skutečného ventilu. Pružina a podložky jsou samostatné položky, nikoli celé sady z rozkresu.
Klikněte na číslo pozice u dílu a šipka ukáže součást v tomto rozkresu.
Díly k tomuto rozkresu
Pozice
Náhradní díl a rozměry
Produkt
Rotor s těsněním pro ventil 1½″
Kód dílu: 4404121104
Vnější Ø 135 mm, výška 125 mm. Vyberte podle provedení původního bajonetového ventilu a rotoru.
Pavučinové těsnění rotoru
Kód dílu: 4404121105
Vnější Ø 132 mm, výška 5 mm, šířka gumy 4 mm, středový otvor 28 mm. Naše karta nabízí samostatné černé těsnění, nikoli celou sadu všech kroužků pozice 4.
O-kroužek pod víko bajonetového ventilu
Kód dílu: 9900107059
Vnější Ø 147 mm, průřez 4 mm. Samostatné těsnění pod víko; neplést s větším O-kroužkem mezi ventil a nádobu.
Nerezová pružina ventilu
Kód dílu: PGA10E09
Vnější Ø 43 mm, vnitřní Ø 33 mm, výška 32 mm. Samostatná pružina, nikoli celá sada pozice 5.
Teflonová podložka pružiny
Kód dílu: PGA10E08
Vnější Ø 42 mm, vnitřní Ø 32 mm, tloušťka 2 mm. Samostatná podložka pod pružinu.
Teflonová podložka pod páku
Kód dílu: PGA10E10
Vnější Ø 51 mm, vnitřní Ø 30 mm, tloušťka 1,5 mm. Samostatná podložka pod ovládací páku.
Manometr s připojovací sadou
Pozice
Náhradní díl a rozměry
Produkt
—
Manometr s T-kusem a odvzdušněním
Kód dílu: I024030092A
Manometr 1/8″, budík Ø 50 mm, výška 45 mm. Obsahuje manometr, T-kus, těsnění a zátku. Kompletní stávající sada; není to jen připojovací sada pozice 1 nového rozkresu. Porovnejte směr vývodu a závit T-kusu.
