12
Elektrolytická cela Ei2 Expert 10
W197601
Model: Ei2 Expert 10
Náhradní cela pro Ei2 Expert 10. Vyberte podle přesného označení zařízení a katalogového kódu.
Náhradní díly Zodiac Ei2 Expert 10 / 18 / 25
Náhradní díly pro Ei2 Expert
Vyberte model Ei2 Expert a správnou náhradní celu. U společných mechanických dílů porovnejte také katalogový kód a provedení původní součásti.
Máte jiné provedení? Náhradní díly Zodiac Ei2 12 / 20 / 25 →

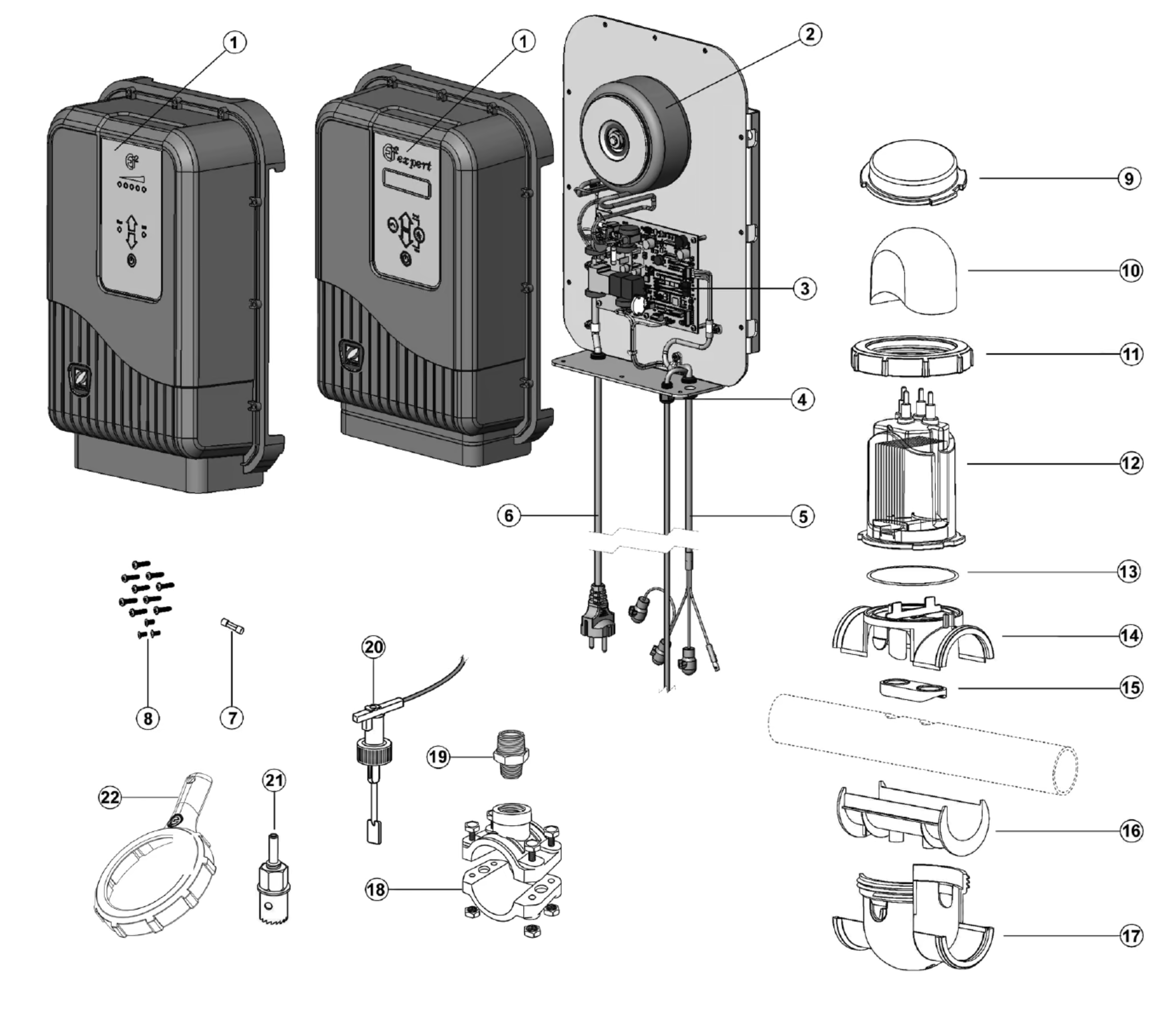

Rozkres náhradních dílů
Společný původní rozkres Ei2 / Ei2 Expert. Kliknutím zvětšíte. Zazimovací zátka je v obrázku pozice 9, přestože ji seznam dodavatele označuje 8.
Cela a těsnění
12
Elektrolytická cela Ei2 Expert 18
W197612
Model: Ei2 Expert 18
Náhradní cela pro Ei2 Expert 18. Vyberte podle přesného označení zařízení a katalogového kódu.
12
Elektrolytická cela Ei2 / Ei2 Expert 25
W197621
Model: Ei2 Expert 25
Náhradní cela pro Ei2 25 / Ei2 Expert 25. Vyberte podle přesného označení zařízení a katalogového kódu.
9
Zazimovací zátka Zodiac Ei
W043870
Pozice v rozkresu: 9
Zátka určená pro zazimování sestavy cely Ei. Postup demontáže a zazimování vždy přizpůsobte návodu konkrétního zařízení.
10
Vrchní ochranný kryt cely Zodiac Ei
W043800
Pozice v rozkresu: 10
Ochranný kryt horní části cely Ei. Jde o samostatný kryt; elektrolytická cela ani převlečná matice nejsou touto položkou nahrazeny.
11
Převlečná matice cely Zodiac Ei / TRi
W043790
Pozice v rozkresu: 11
Matice upevňuje sestavu cely. Při výměně zkontrolujte také stav dosedacích ploch a těsnění; poškozenou matici dále nepoužívejte.
13
Těsnicí kroužek cely Zodiac Ei / TRi
W151281
Pozice v rozkresu: 13
Těsnění pro spoj cely. Při montáži očistěte drážku a dosedací plochu a zkontrolujte, že kroužek není překroucený.
Řídicí jednotka
2
Transformátor Zodiac Ei2
WR0609700
Pozice v rozkresu: 2
Náhradní transformátor pro napájecí část řídicí jednotky Ei2 / Ei2 Expert. Výměnu a diagnostiku elektrických částí svěřte servisu.
1
Vrchní kryt Zodiac Ei2 Expert s ovládací fólií
WR0664000
Model: Zodiac Ei2 Expert
Kryt řídicí jednotky Ei2 Expert s ovládací fólií. Provedení se liší od základní řady Ei2; před výběrem porovnejte panel a katalogový kód.
3
Řídicí elektronika Zodiac Ei2 Expert
WR0664100
Model: Zodiac Ei2 Expert
Náhradní řídicí elektronika pro Ei2 Expert. Není zaměňována s elektronikou základního Ei2; ověřte provedení jednotky a konektorů.
Montáž na potrubí
14
Vrchní část držáku cely Ei / TRi
W043640
Pozice v rozkresu: 14
Vrchní část montážní sestavy cely na potrubí. Při opravě porovnejte stav protikusu i těsnění a původní provedení.
15
Těsnění montáže cely Ei / TRi – 50 a 63 mm
W043710
Průměr potrubí: 50 a 63 mm
Těsnění vrchní montážní části pro potrubí 50 a 63 mm. Aktuální provedení W043710 nahrazuje původní kód W043700.
16
Adaptér montáže cely na potrubí 50 mm
W043690
Průměr potrubí: 50 mm
Redukční adaptér pro evropské potrubí o průměru 50 mm. Před nákupem porovnejte skutečný vnější průměr potrubí a sestavu držáku.
17
Spodní část držáku cely Ei / TRi
W043630
Pozice v rozkresu: 17
Spodní část držáku zajišťuje uložení montážní sestavy na potrubí. Před výměnou porovnejte protikus, dosedací plochy a původní provedení.
Montážní nářadí
21
Vrták do potrubí pro montáž Ei
W043750
Pozice v rozkresu: 21
Montážní nástroj uváděný v rozkresu sestavy Ei. Použijte jej v souladu s instalačním postupem výrobce pro dané potrubí.
22
Klíč na povolení cely Ei / TRi
W043760
Pozice v rozkresu: 22
Servisní klíč k povolení sestavy cely. Při zpětné montáži dodržte návod zařízení a předepsaný způsob dotažení matice.
Žádný odpovídající díl. Zkuste jiný název nebo katalogový kód.
