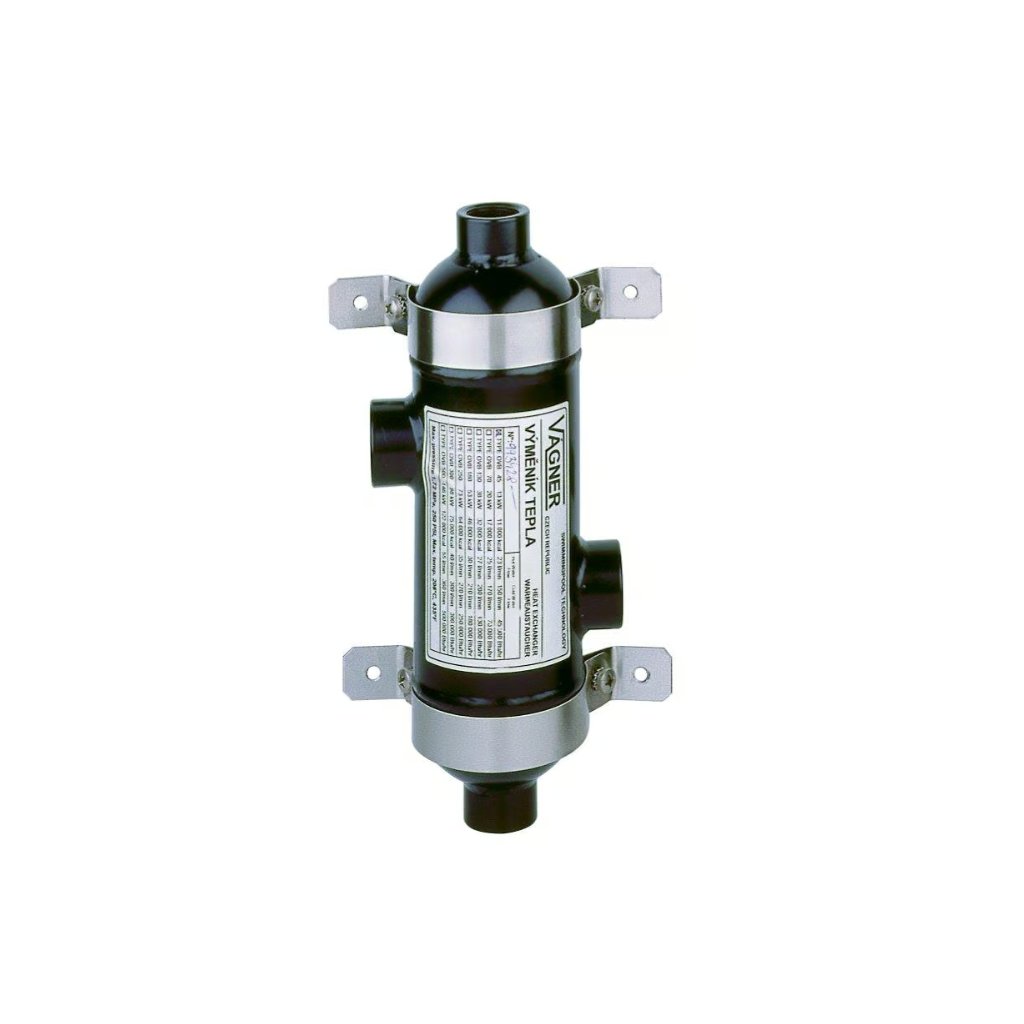

Bazénový výměník OVB 70 - 20kW pro bazén do 20m3
Tepelný výměník OVB je určen pro efektivní ohřev bazénové vody a vody ve vířivých vanách. Díky nerezové oceli AISI 316 nabízí vysokou odolnost proti korozi a dlouhou životnost i v náročném bazénovém prostředí. Je vhodný pro použití s plynovým kotlem, tepelným čerpadlem i solárními kolektory a představuje spolehlivé řešení pro vnitřní i venkovní bazény s pískovou filtrací.
Nevhodný pro slanou vodu!
| Parametr | Hodnota |
|---|---|
| Tepelný výkon | 20 kW |
| Materiál | Nerezová ocel AISI 316 |
| Připojení bazénového okruhu | 1 1/2" vnitřní závit |
| Připojení topného okruhu | 3/4" vnitřní závit |
| Použití | Bazény a vířivky (chlorovaná voda) |

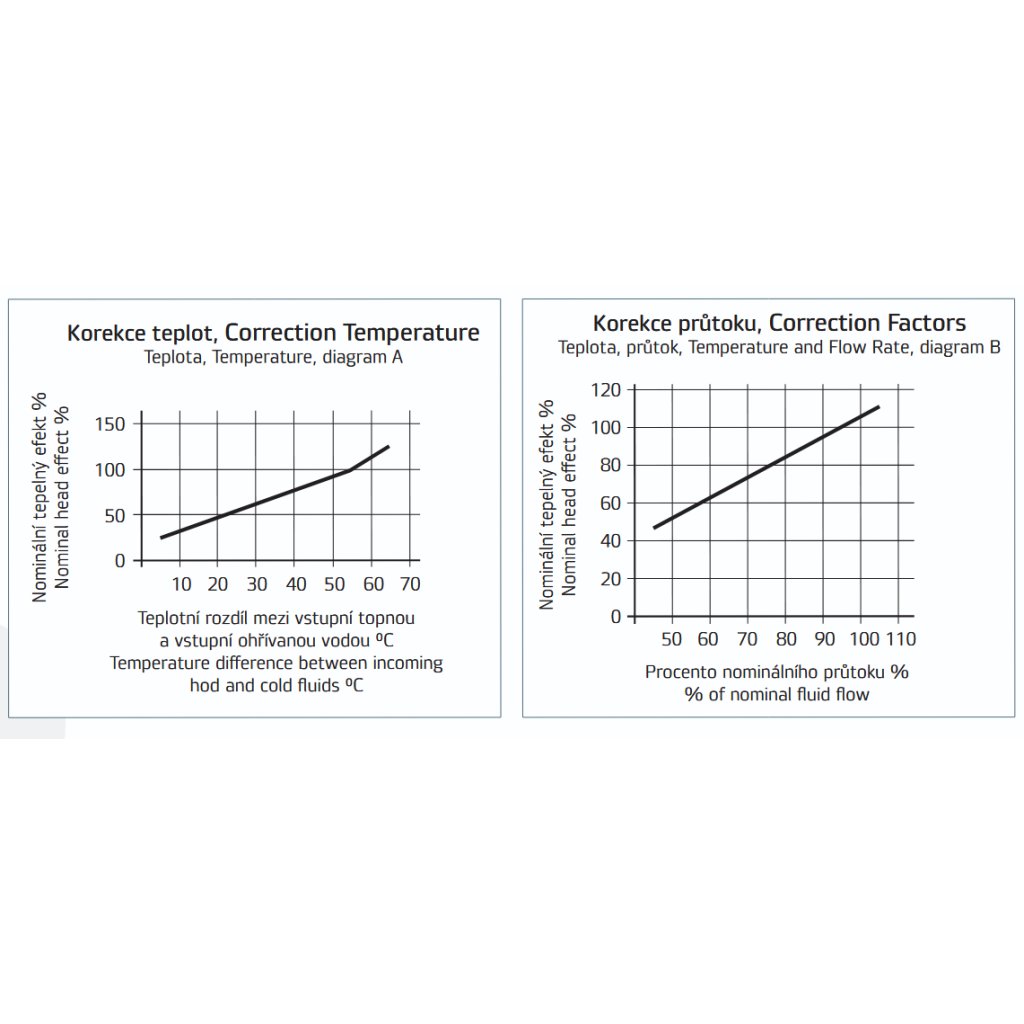

Výměník vždy doporučujeme dimenzovat na větší m3 bazénu než máte, 20m3 bazén je hranice, kterou výměník zvládne, ale to je hlavně v případě, kde bude velký teplotní rozdíl mezi topným okruhem a bazénovou vodu - například 80 stupňů vs 20 stupňů.
Názor bazénového specialisty – recenze
- + Rychlý a účinný ohřev bazénu i vířivky (při správném průtoku)
- + Nerez AISI 316 – vysoká odolnost proti korozi v bazénovém prostředí
- + Kompatibilita s kotlem, tepelným čerpadlem i solárními kolektory
- + Stabilní výkon a dlouhá životnost při správné chemii vody
- − Vyžaduje dodržení správného pH/chloru a doporučených průtoků (jinak hrozí koroze/eroze)
- - NEVHODNÉ PRO SLANOU VODU, ZVOLTE TITANOVÝ VÝMĚNÍK!!
„OVB je poctivý nerezový výměník, který umí bazén ohřívat rychle a efektivně – ale jen tehdy, když má správně udělaný by-pass, průtok a hlídáte chemii vody. Jakmile tohle dodržíte, je to spolehlivý pracant na dlouhé roky.“
tým Poolservis
Tepelný výměník OVB – profesionální ohřev bazénu bez kompromisů
Tepelný výměník OVB je navržen pro ohřev bazénové vody a vody ve vířivých vanách. Nejčastěji se využívá při ohřevu bazénu:
- plynovým kotlem
- tepelným čerpadlem
- solárními kolektory
Díky nerezové oceli AISI 316 nabízí vysokou odolnost proti korozi a dlouhou životnost i v náročném bazénovém prostředí.
Jak výměník funguje

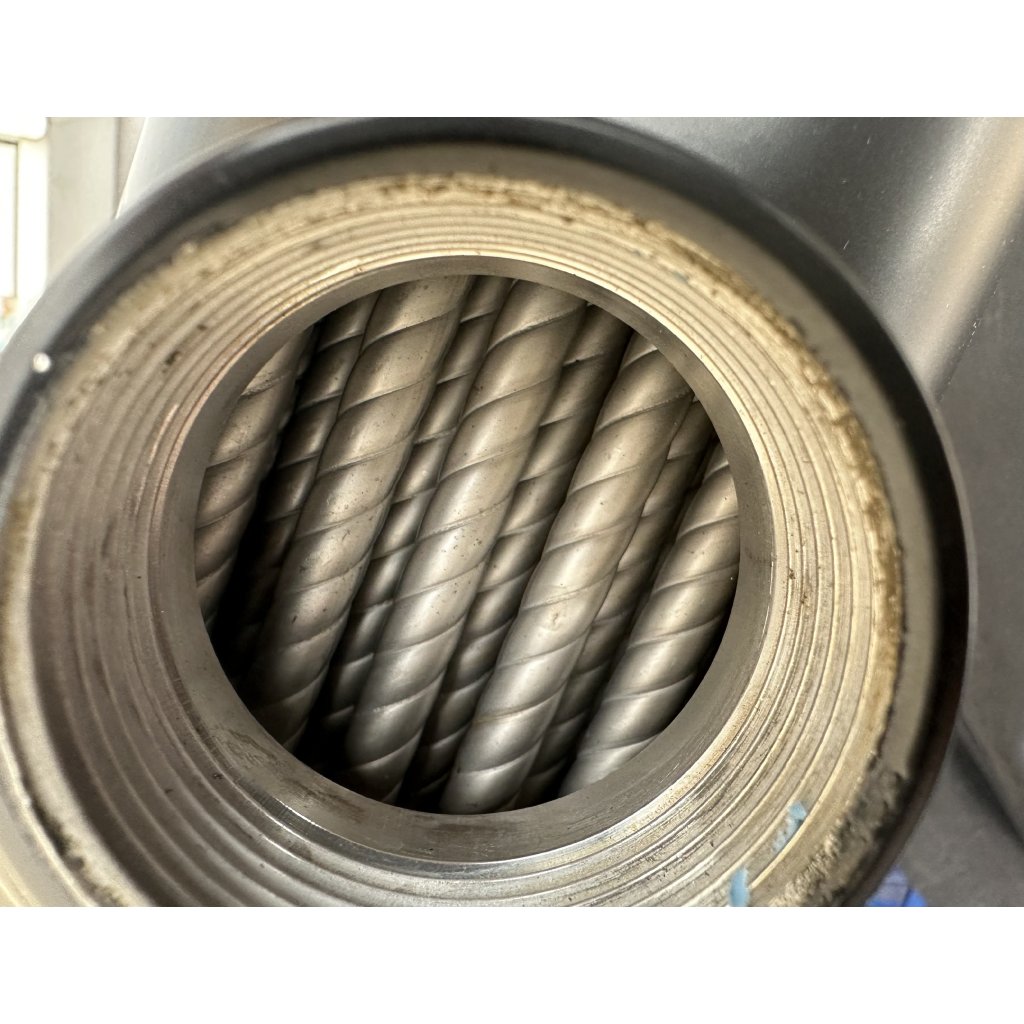

Uvnitř tělesa výměníku se nachází svazek malých trubiček, kterými protéká topná voda (primární okruh). Okolo nich proudí bazénová voda (sekundární okruh). Teplo se přenáší přes stěnu trubiček a bazén se tím rychle ohřívá. Jakmile bazén dosáhne nastavené teploty, systém se vypne (dle řízení termostatem/automatizací).
Proč je kvalita vody zásadní
Životnost výměníku i celého bazénového systému nejvíce ovlivňuje kvalita vody. Důsledná kontrola pH, správné dávkování chloru a funkční filtrace významně prodlužují životnost zařízení a zvyšují hygienickou bezpečnost koupání.
Provozní podmínky a doporučení (bazénářská praxe)
- Pravidelně kontrolujte pH vody (ideálně denně) a udržujte jej v doporučeném rozmezí.
- Pokud máte by-pass, nastavte ventily tak, aby byl zajištěn doporučený průtok výměníkem – špatný průtok může způsobit korozi nebo erozi.
- Udržujte bazén bez pevných nečistot (listí, tráva apod.), které zhoršují kvalitu vody a mohou zvyšovat pH.
Uvedení do provozu
Před spuštěním zkontrolujte:
- Spoje pod tlakem jsou těsná a bez úniku.
- Výměník je správně uchycen a připojen dle schématu.
- Topný okruh je naplněn a odvzdušněn.
- Je provedeno uzemnění a funkční ochrana proudovým chráničem (30 mA).
Spuštění:
- Uveďte do chodu filtrační čerpadlo.
- Zkontrolujte cirkulaci bazénové vody přes výměník.
- Zkontrolujte naplnění a odvzdušnění vytápěcího okruhu.
- Zapněte proudový chránič (30 mA).
- Nastavte požadovanou teplotu na termostatu (nebo v automatice).
- Ověřte správnou funkci ovládací automatiky pro spínání vytápění a filtrace.
Kontroly, které musí vypnout ohřev
- Snížíte příkazovou teplotu na termostatu.
- Vypnete filtraci nebo uzavřete některý ventil (ztráta průtoku).
- Vypnete tlačítko topení / požadavek na ohřev.
Pro zajení tedy potřebujete termostat a průtokovou klapku. Pokud nebude průtok, průtoková klapka vypne ohřev, aby nedošlo k přehřátí potrubí a jeho zkroucení. Termostat pak slouží k tomu, aby se nepřetápěl bazén nad požadovanou mez.
Důležité bezpečnostní upozornění
Před jakýmkoliv zásahem do obvodu nebo elektrických součástí se ujistěte, že jednotka je odpojená od napětí a okruh je uzavřený.

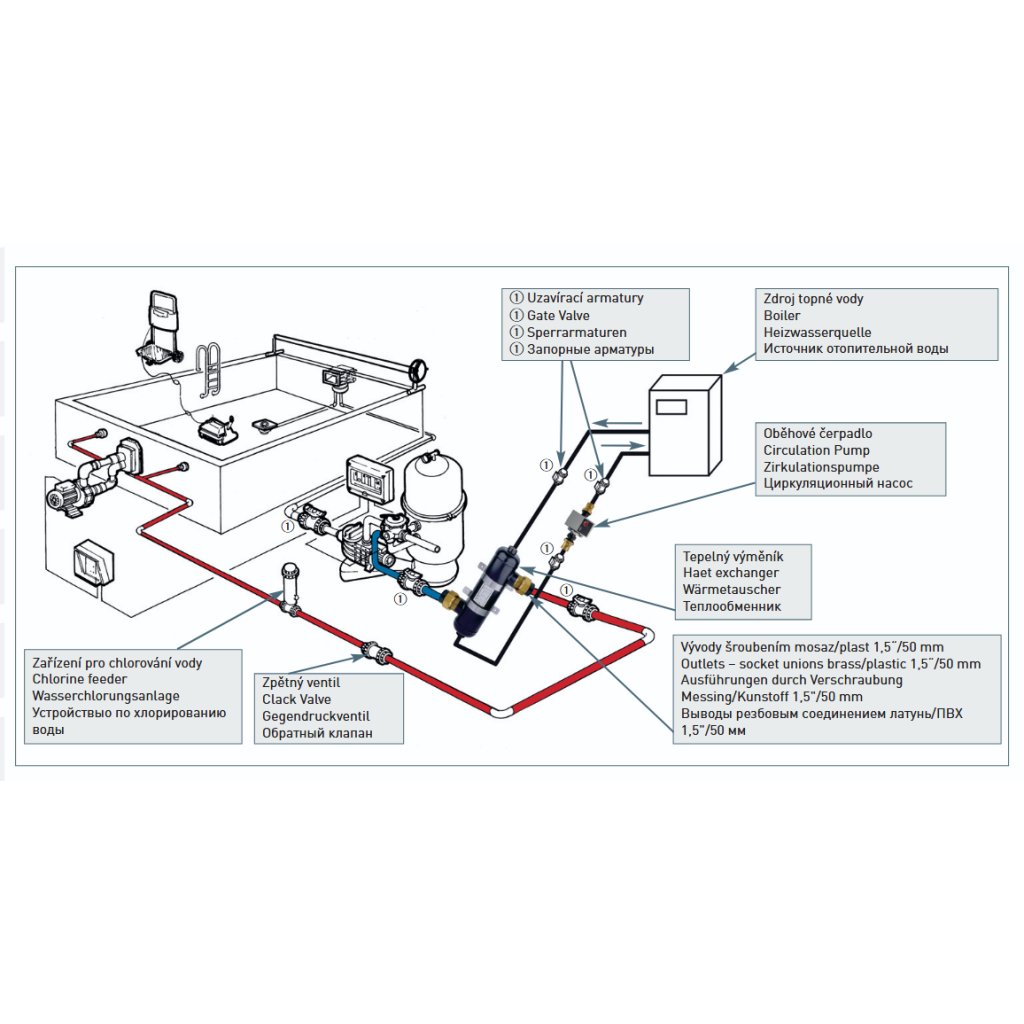

Zapojení výměníku OVB do filtračního a topného okruhu
Sekundární okruh (bazénová voda): vnitřní závit 1 1/2". Doporučuje se použít mosazné šroubení s PVC koncovkou, do které se následně vlepí trubka 50 mm. Nepoužívejte PVC šroubení přímo na závit výměníku – vlivem vyšších teplot může povolit závit a vzniknout únik vody.
Primární okruh (topná voda): vnitřní závit 3/4".

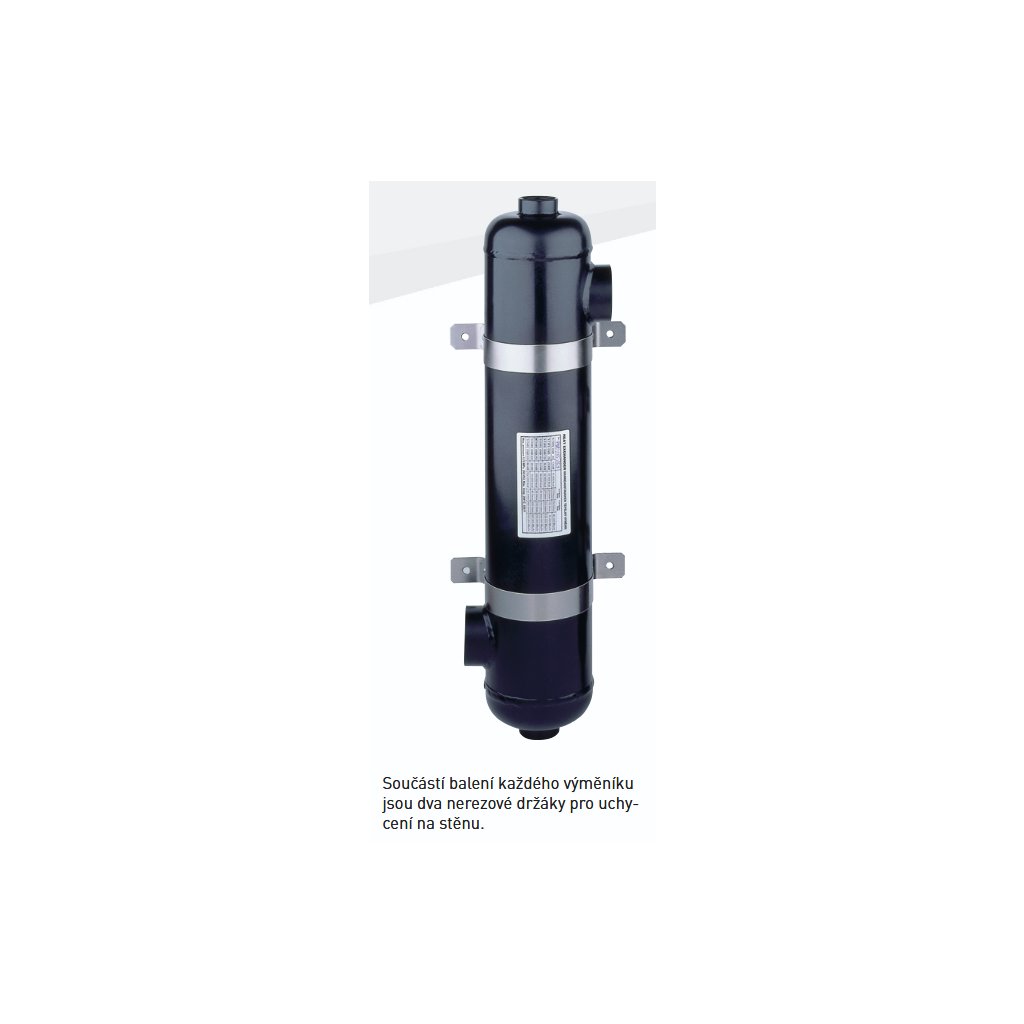

Pro upevnění výměníku na zeď použijte přiložené uchycovací díly.
Obsah balení
- Těleso tepelného výměníku
- 2× držák na stěnu
- 2× objímka
K instalaci doporučujeme koupit tyto další produkty

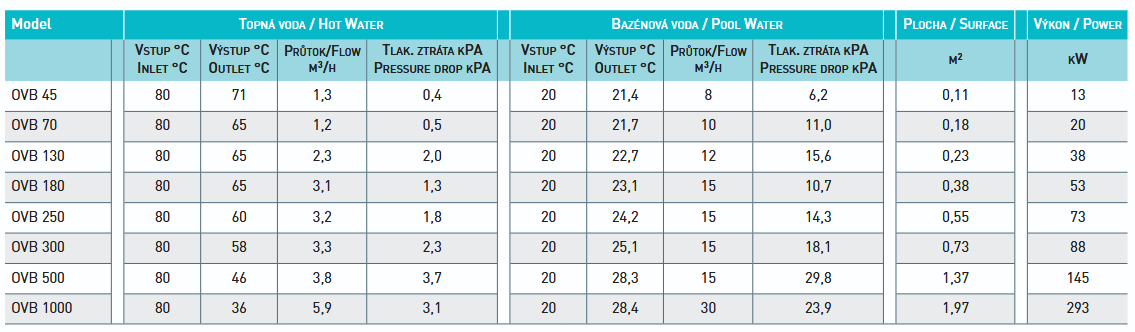

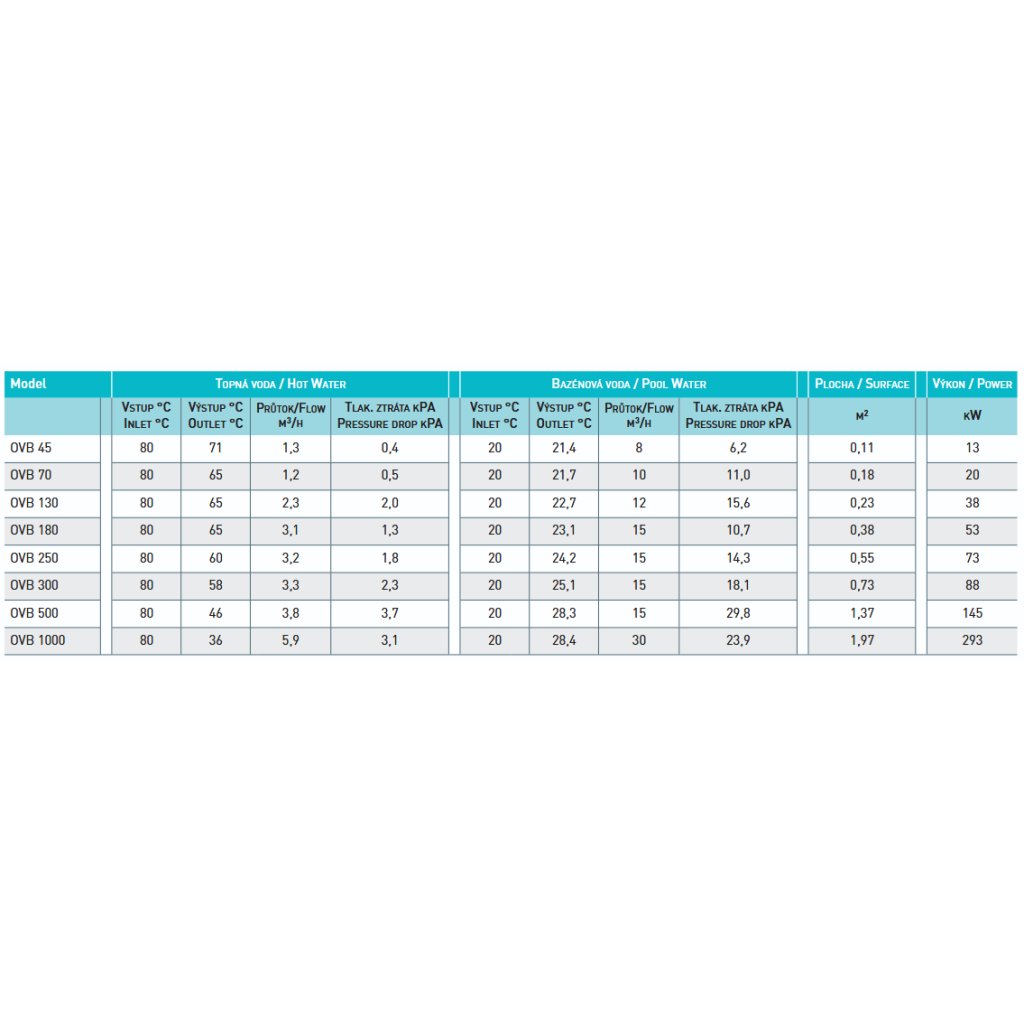

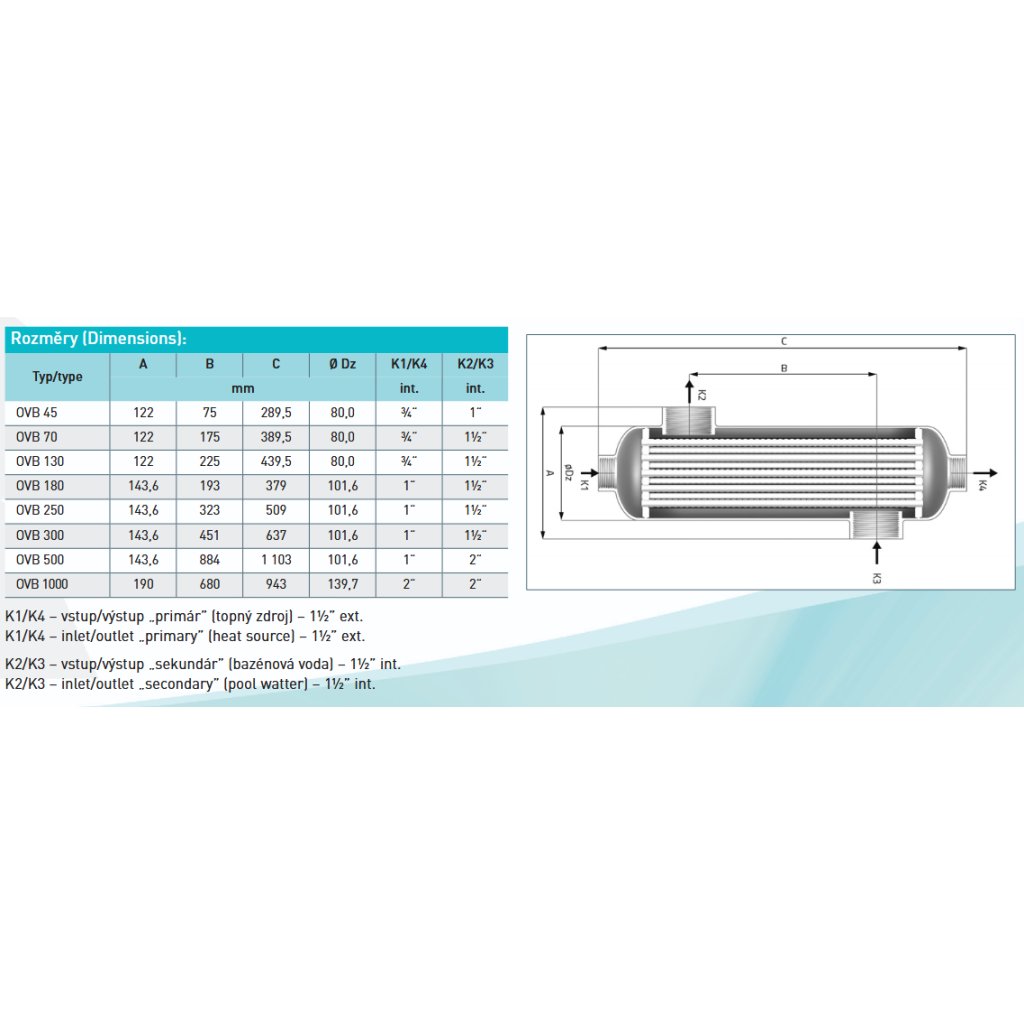

Technické údaje – OVB 70 (20 kW)
| Parametr | Hodnota |
|---|---|
| Tepelný výkon | 20 kW (teplotní spád 90/70 °C) |
| Připojení bazénového okruhu | vnitřní závit 1 1/2" |
| Průtok bazénové vody | 10,2 m³/h |
| Tlaková ztráta bazénové vody | 9,2 kPa |
| Připojení topného okruhu | vnitřní závit 3/4" |
| Maximální tlak | 1,72 MPa |
| Maximální teplota topné vody | 208 °C |
| Průtok topné vody | 25 l/min |
| Tlaková ztráta topné vody | 7,5 kPa |
| Výměnná plocha ohřevu | 0,25 m² |
Tip bazénáře: nejčastější chyby při montáži
- Příliš malý nebo příliš velký průtok přes výměník – vždy nastavte by-pass tak, aby odpovídal doporučenému průtoku.
- PVC šroubení přímo na závit výměníku – při vyšší teplotě může povolit. Použijte mosazné šroubení.
- Špatně řešené dávkování chemie (koncentrace v jednom místě) – může poškodit kovové části i těsnění.
- Zanedbaná filtrace – písek a nečistoty umí udělat ve výměníku i potrubí velké škody.
Pro koho je OVB nejlepší volba
OVB doporučujeme všude tam, kde chcete stabilní výkon, vysokou odolnost a dlouhodobou spolehlivost. Je vhodný pro bazény s chlorovanou vodou a pro instalace s pískovou filtrací, ať už jde o venkovní rodinný bazén nebo vnitřní bazénové řešení.
Doplňkové parametry
| Kategorie: | Bazénové tepelné výměníky |
|---|---|
| Hmotnost: | 3 kg |
| Značka: | Vagnerpool |
