Pneumatická hadička K-JET Sena / Calipso
Pneumatická hadička propojuje tlačítko čela K-JET s pneumatickým spínáním. Přenáší tlakový impulz od stisku tlačítka k ovládání protiproudu.
Pozice 2 · kód KRCC002A. K-JET Sena / Calipso; pneumatické ovládání. K přisávání vzduchu do proudu vody slouží samostatná větev.
K-JET Sena / Calipso · pozice 2 · kód KRCC002A
Pneumatická hadička K-JET Sena / Calipso
Pneumatická hadička propojuje tlačítko čela K-JET s pneumatickým spínáním. Přenáší tlakový impulz od stisku tlačítka k ovládání protiproudu.
Co před objednáním porovnat
Porovnejte průměr, délku a napojení původní hadičky. Při montáži ji veďte bez přiskřípnutí a ostrých ohybů a zkontrolujte spojení s tlačítkem i spínáním.
Provedení a rozsah dodávky
K-JET Sena / Calipso; pneumatické ovládání. K přisávání vzduchu do proudu vody slouží samostatná větev.
| Kód dílu | KRCC002A |
|---|---|
| Pozice v rozkresu | 2 |
| Určení | Čelo K-JET Sena / Calipso; porovnejte provedení podle rozkresu |
Kde díl najdete

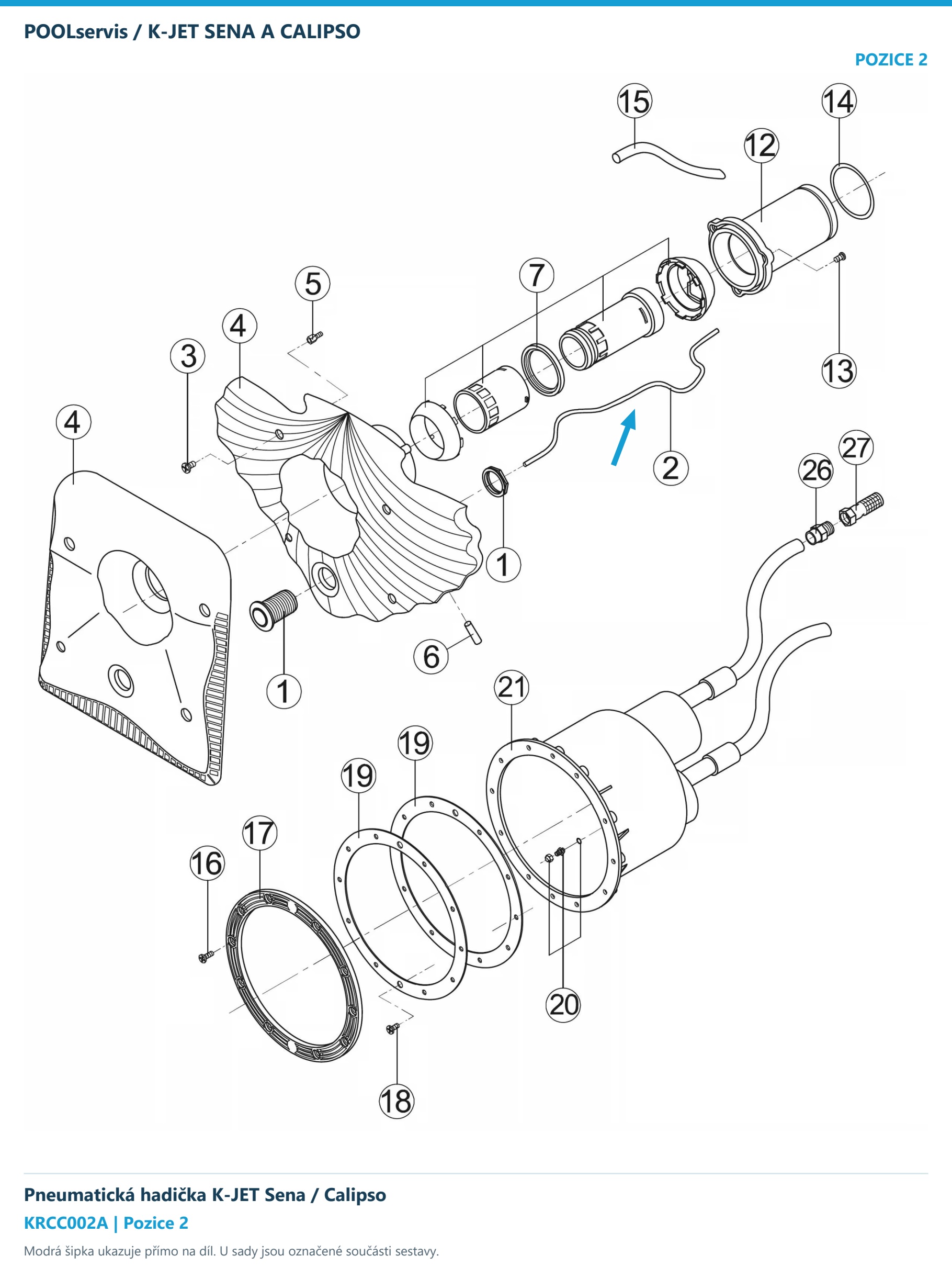

Modrá šipka v obrázku označuje přímo součástku. U sady je vyznačeno více jejích částí; ostatní díly rozkresu se objednávají samostatně.
Zpět na rozkres a přehled všech dílů K-JET →
Návod a rozkres ke stažení
- Český návod K-JET – montáž a obsluha (PDF)
- Rozkres a seznam náhradních dílů Sena / Calipso (PDF)
- Prospekt K-JET (PDF)
Nejste si jistí provedením? Pošlete fotografii původního dílu a čela protiproudu na info@chemie-bazen.cz nebo zavolejte na 728 871 005.
Doplňkové parametry
| Kategorie: | Náhradní díly čela K-JET Sena / Calipso |
|---|---|
| Pozice v rozkresu: | 2 |
| Kód náhradního dílu: | KRCC002A |
