Náhradní díly čela K-JET Sena / Calipso
K-JET SENA / CALIPSO · NÁHRADNÍ DÍLY ČELA
Správný díl podle rozkresu a kódu
Vyhledat díl podle názvu, kódu nebo pozice →
Tlačítko, tryska, krycí maska, těsnění i průchod stěnou. V přehledu najdete 23 aktuálních položek pro čelo protiproudu K-JET Sena / Calipso. Klikněte na součástku v obrázku nebo vyberte její pozici a objednací kód v tabulce.
Nejdříve rozlište masku Sena a Calipso
Obě provedení jsou v jednom rozkresu, krycí masky však mají vlastní objednací kódy. Při výběru masky porovnejte její obrys, otvory a uchycení; u ostatních součástek vždy ověřte také konkrétní provedení původního dílu.

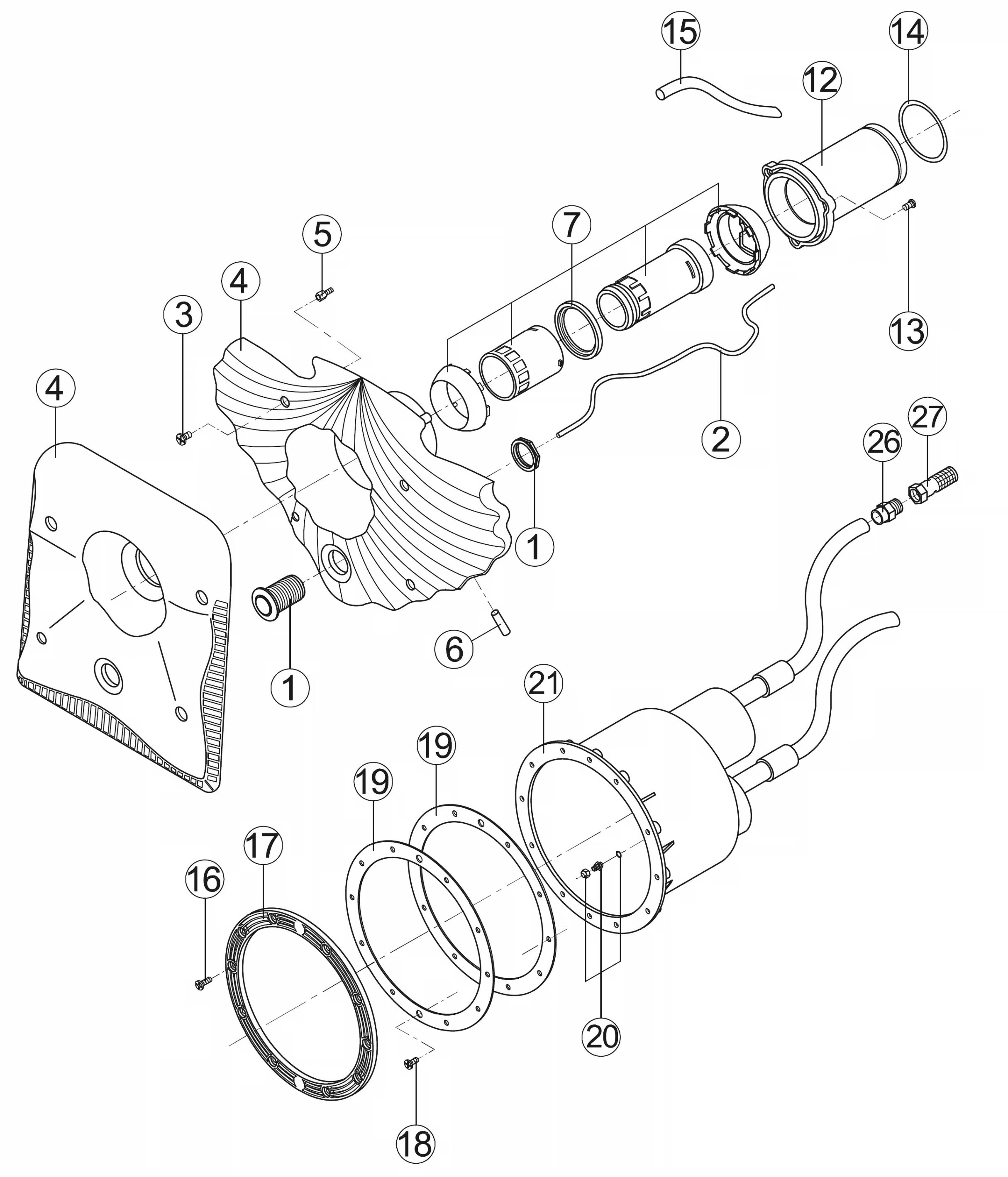

Rozkres čela K-JET Sena / Calipso
Modré kroužky jsou klikací a označují součástky. U pozice 5 zvolte sadu šroubů nebo samostatný šroub; u pozice 12 samostatné lůžko nebo sadu s O-kroužkem. Rozhoduje celý objednací kód.
Zvětšit originální rozkres · Rozkres a seznam dílů v PDF
Přehled dílů podle pozic
Stejná pozice může mít více objednacích variant. Sada příruby zahrnuje pozice 17 + 19; trysková sestava pokrývá pozice 7–11. Samostatné součásti a sady proto porovnejte podle popisu v detailu produktu.
Hledejte podle názvu, objednacího kódu nebo čísla pozice. Funguje i bez diakritiky.
Žádný díl neodpovídá hledání. Zkuste kratší název, jiný kód nebo vymažte filtr.
Jak vybrat náhradní díl K-JET
Samotná maska, nebo trysková sestava?
Masky Calipso a Sena jsou pohledové kryty bez trysky. Trysková sestava KRUSS000700R je vedená zvlášť pro pozice 7–11. Lůžko trysky lze vybrat samostatně pod kódem KRCC012A, případně jako sadu s O-kroužkem KRUSS1214.00R. Samotný O-kroužek má kód KRCC014A. Při opravě tedy porovnejte, která část je poškozená a co už zůstává ve vašem čele.
Ovládání tlačítkem a přisávání vzduchu
Pneumatické tlačítko a hadička na pozicích 1 a 2 slouží ke spínání protiproudu. Přisávání vzduchu do vodního proudu má vlastní součásti, například trubičku na pozici 6 a hadičku na pozici 15. Hadičky vybírejte podle vedení a připojení v původní sestavě.
Příruba, těsnění a průchod stěnou
Sada KRUSS171900R obsahuje přírubu a dvě těsnění pro pozice 17 + 19. Samotný průchod betonem je KRCC21, pozice 21. Před objednáním porovnejte skladbu montáže a stav dosedacích ploch. Rozkres pomáhá určit součásti, montážní postup ověřte v českém návodu.
Hledáte díl čerpadla?
Tento přehled se věnuje čelu a průchodu stěnou. Je-li vaše sestava osazená čerpadlem NEW BCC, použijte samostatný rozkres a díly čerpadel NEW BCC. U jiného čerpadla nejdříve ověřte značku a přesný typ na štítku.
Návod a rozkres ke stažení
- Český návod K-JET – montáž a obsluha (PDF)
- Rozkres a seznam náhradních dílů Sena / Calipso (PDF)
- Prospekt K-JET (PDF)
S výběrem vám pomůže bazénář
Pošlete fotografii původního dílu a celého čela K-JET. Podle provedení a kódu společně vybereme správnou součást. Volejte 728 871 005 nebo pište na info@chemie-bazen.cz.
Aktuální cenu a dostupnost najdete v detailu vybraného produktu.
