Termostat - regulátor teploty pro bazénové výměníky na DIN lištu
Elektronický termostat na DIN lištu (RTD-2.17) je určen pro jednoduché a spolehlivé řízení ohřevu bazénové vody, vířivky nebo jiných topných okruhů. Nastavení požadované teploty probíhá otočným regulátorem bez displeje, což zajišťuje maximální jednoduchost a provozní spolehlivost.
Sepne se, když teplota vody klesne o 1 stupeň pod pořadovanou hodnotu.
Termostat pracuje s digitálním teplotním čidlem DS18B20 a je vhodný pro ovládání stykače nebo menších spotřebičů do 750 W. Pro přesné měření teploty bazénové vody doporučujeme instalaci čidla do jímky pro teplotní čidlo, která zajistí správnou polohu senzoru v potrubí.
| Parametr | Hodnota |
|---|---|
| Napájení | 230 V AC |
| Regulační rozsah | +15 až +45 °C |
| Výstup | Relé 230 V / 3 A (do 750 W) |
Elektronický termostat na DIN lištu – jednoduché a spolehlivé řízení ohřevu
Elektronický termostat RTD-2.17 je přístrojový termostat určený pro montáž na DIN lištu do rozvaděče. Je navržen pro řízení ohřevu bazénové vody, vířivek nebo dalších topných okruhů, kde je kladen důraz na spolehlivost, jednoduchost a dlouhodobý provoz bez nutnosti složité obsluhy.

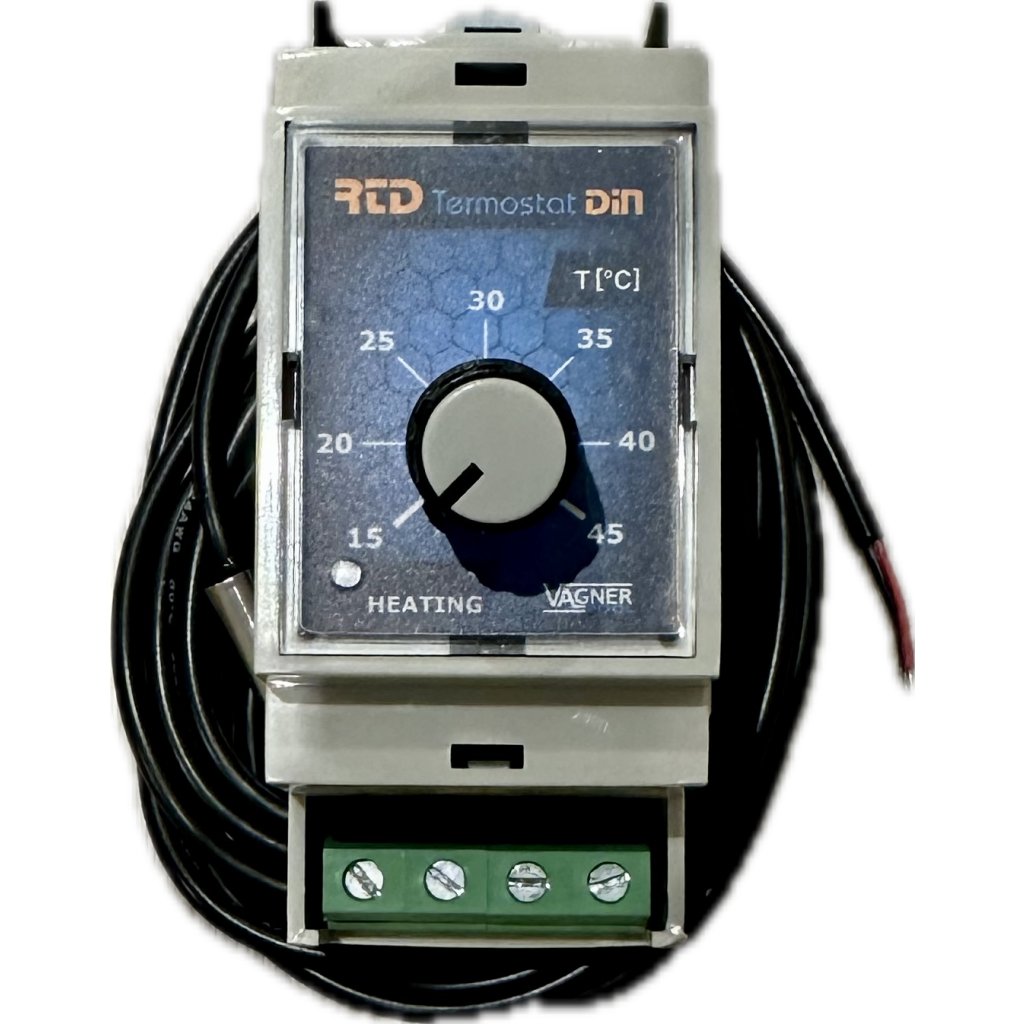

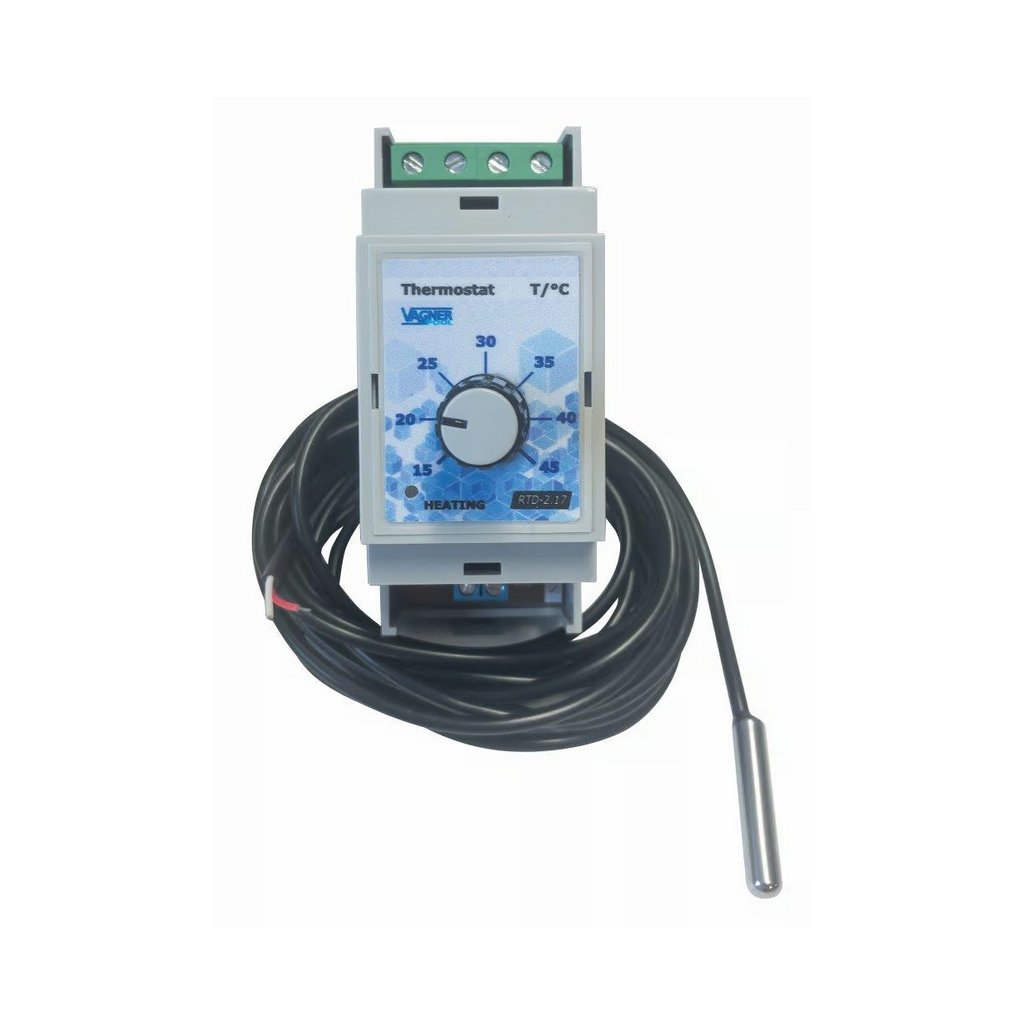

Nastavení teploty probíhá pomocí otočného regulátoru se stupnicí na čelním panelu. Termostat je vybaven digitálním teplotním čidlem DS18B20 s kabelem o délce cca 2,5 m, který lze v případě potřeby prodloužit i na desítky metrů.
Přesné měření teploty
Pro správnou funkci regulace doporučujeme umístit teplotní čidlo přímo do potrubí pomocí T-kusu s jímkou pro teplotní čidlo. Toto řešení zajišťuje přesné snímání teploty vody a eliminuje chybné spínání ohřevu.
Funkce a princip činnosti

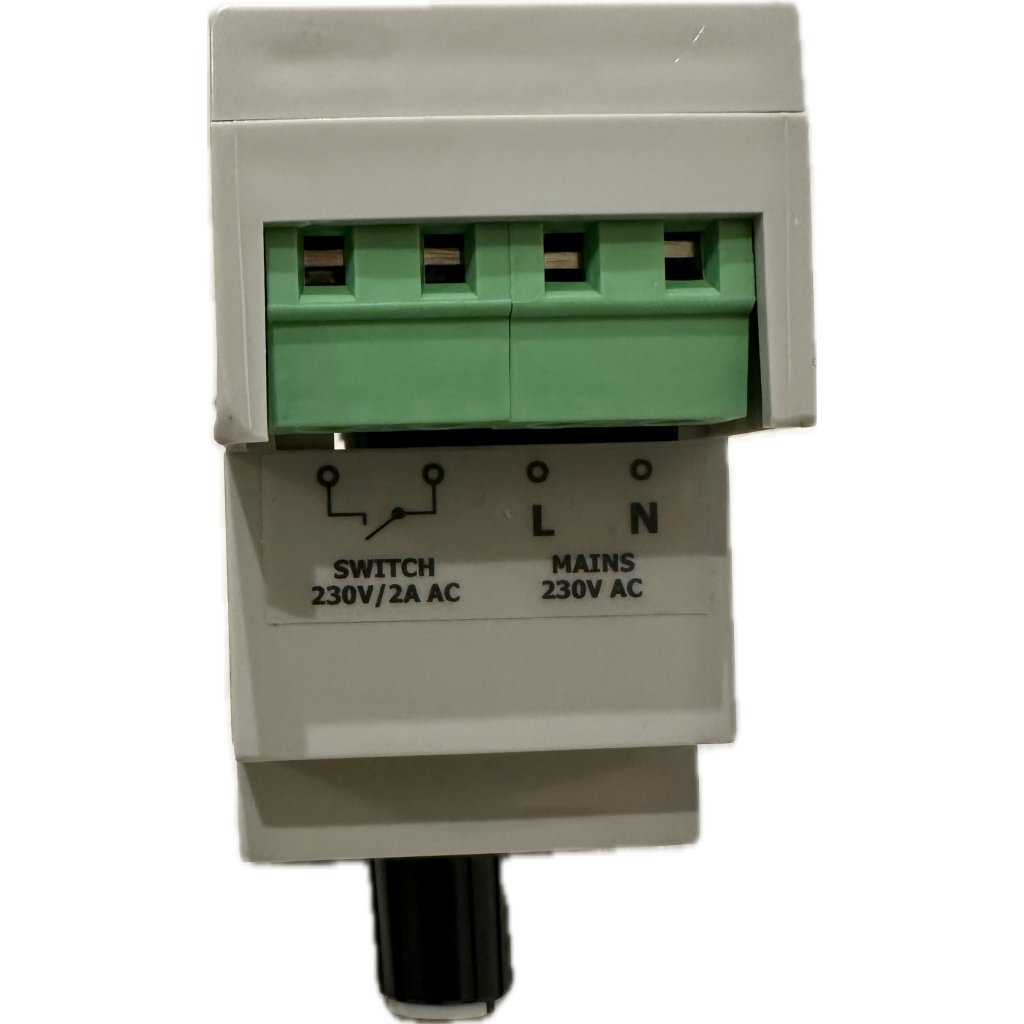

Po nastavení požadované teploty termostat automaticky sepne výstupní relé v okamžiku, kdy teplota v místě čidla klesne pod nastavenou hodnotu. Sepnutí je signalizováno červenou LED diodou, klidový stav zelenou LED. Výstup je vhodný pro ovládání cívky stykače nebo menších spotřebičů do výkonu 750 W.
Bezpečný provoz v rozvaděči
Termostat je určen pro trvalé připojení do elektrické instalace a musí být jištěn externím jističem (doporučeno 6 A, charakteristika B). Díky montáži na DIN lištu je ideální součástí bazénových rozvaděčů a řídicích systémů.
Typické použití
- řízení ohřevu bazénové vody
- ovládání topného okruhu přes stykač
- jednoduchá regulace teploty bez displeje
- doplněk k tepelným výměníkům a bazénovým ohřevům
Hlavní technické parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 230 V AC / 50 Hz |
| Regulační rozsah | +15 až +45 °C |
| Zatížitelnost relé | 230 V / 3 A (max. 750 W) |
| Teplotní čidlo | DS18B20 (digitální) |
| Montáž | DIN lišta |
Tip bazénáře
Termostat vždy používejte ve spojení se stykačem a průtokovou ochranou. Zajistíte tím bezpečný provoz ohřevu a ochranu potrubí i technologie proti přehřátí.
Doplňkové parametry
| Kategorie: | Ohřev + sůl |
|---|---|
| Hmotnost: | 0.2 kg |
| Značka: | Vagnerpool |
