Náhradní díly světla Cofies 100 W

COFIES 100 W · NÁHRADNÍ DÍLY SVĚTLA

Správná součástka podle rozkresu a kódu

Tělo optiky, krycí sklo, rámeček, vývodky, těsnění i zadní příruba. Přehled 11 dílů původní řady Cofies 100 W pomůže odlišit jednotlivé části světla a vybrat přesné provedení.

Vyhledat náhradní díl Rozkres světla Cofies 100 W

Nejdřív ověřte řadu Cofies a původní kód

Rozkres výrobce je společný pro světla Cofies 100 W Premium, Design a Omega. Společný obrázek ale neznamená stejný rámeček ani automatickou zaměnitelnost všech součástek. Porovnejte kód, tvar, uchycení a místo dílu v původním světle. Samotné označení 100 W nestačí.

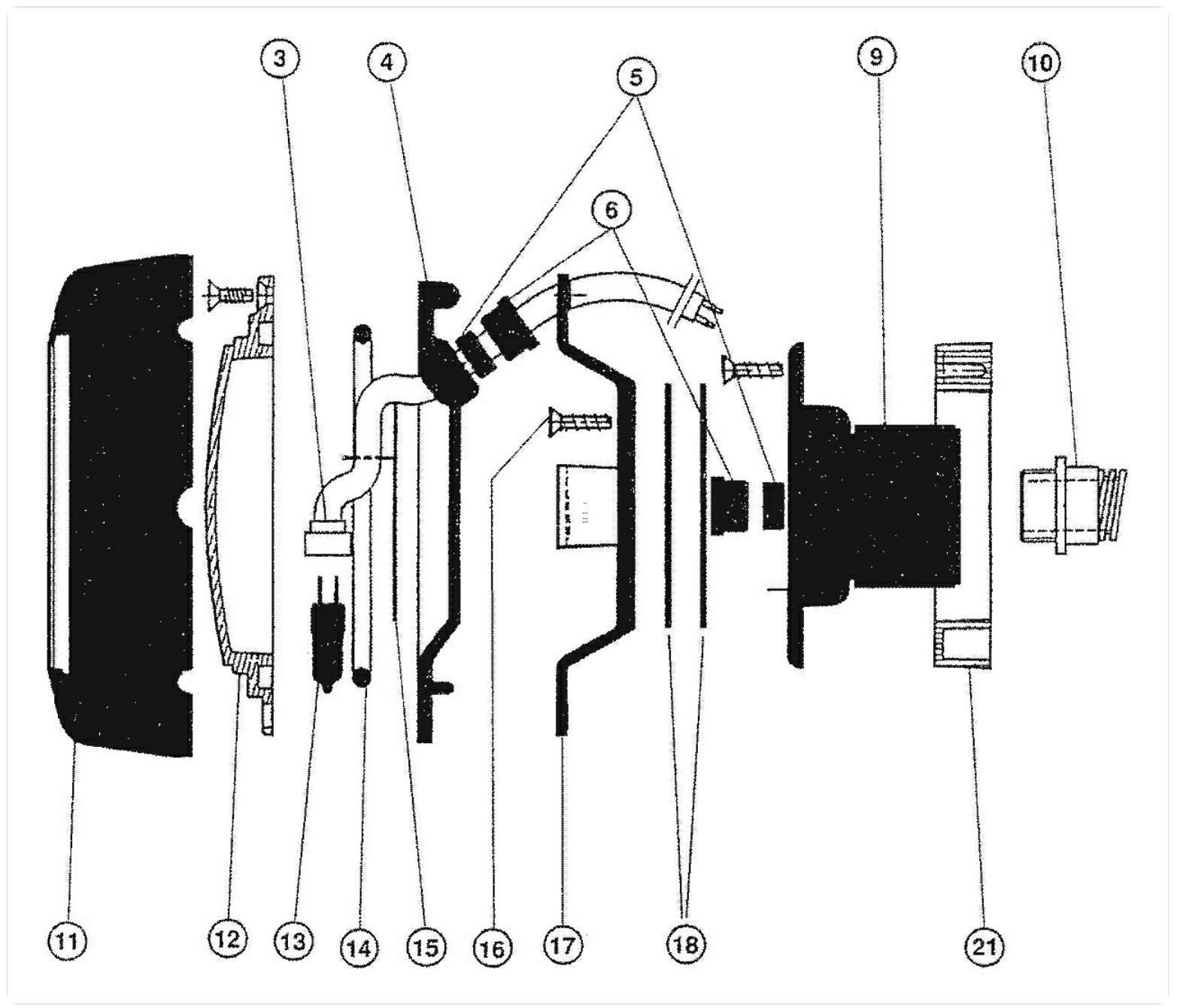

Rozkres světla Cofies 100 W

Modře označená čísla vedou přímo na detail nabízeného dílu. Ostatní části zůstávají v originálním rozkresu jen pro orientaci. Obrázek je schéma sestavy, nikoli fotografie konkrétní varianty.

4 5 6 10 11 12 14 16 17 18 21

Otevřít originální rozkres a seznam dílů (PDF) →

Náhradní díly podle pozice v rozkresu

Najít náhradní díl

Hledejte podle názvu, kódu dílu nebo čísla pozice.

Zobrazeno 11 z 11 dílů

Pozice	Náhradní díl	Provedení / modely	Produkt
4	Tělo optiky světla Cofies 100 W – HPHP34003 Kód dílu: HPHP34003	Tělo optiky · pozice 4	Detail a cena →
5	Těsnění vývodky světla Cofies 100 W – HPHP34008 Kód dílu: HPHP34008	Těsnění kabelového vstupu · pozice 5	Detail a cena →
6	Černá vývodka PE11 světla Cofies 100 W – HPHP34010 Kód dílu: HPHP34010	Černá vývodka PE11 · pozice 6	Detail a cena →
10	Pružná propojovací hadice k bazénovému světlu Kód dílu: HPR20018	Cofies / Hayward · propojovací hadice	Detail a cena →
11	Rámeček světla Cofies 100 W – HPHP34005 Kód dílu: HPHP34005	Rámeček HPHP34005 · pozice 11	Detail a cena →
12	Krycí sklo světla Cofies 100 W – HPHP34004 Kód dílu: HPHP34004	Přední krycí sklo · pozice 12	Detail a cena →
14	Těsnění optiky světla Cofies 100 W – HPHP34012 Kód dílu: HPHP34012	Těsnění optické části · pozice 14	Detail a cena →
16	Sada 6 vrutů světla Cofies 100 W – HORNVS Kód dílu: HORNVS	Sada 6 kusů · pozice 16	Detail a cena →
17	Základna optiky světla Cofies 100 W – HPHP34002 Kód dílu: HPHP34002	Základna optiky · pozice 17	Detail a cena →
18	Ploché těsnění světla Cofies 100 W – HPHP34009 Kód dílu: HPHP34009	Samolepicí těsnění · pozice 18	Detail a cena →
21	Zadní příruba světla Cofies 100 W – HPHP34013 Kód dílu: HPHP34013	Zadní příruba · pozice 21	Detail a cena →

Tři těsnicí místa, tři různé díly

Těsnění vývodky HPHP34008 má pozici 5 u kabelového vstupu. Těsnění optiky HPHP34012 je na pozici 14 u krycího skla a těla optiky. Ploché samolepicí těsnění HPHP34009 patří na pozici 18 montážní části. Před objednáním porovnejte profil i dosedací místo. Dvě značky nebo dva díly v rozkresu nepotvrzují počet kusů v jednom balení.

U rámečku nestačí jen číslo 11

Nabízený rámeček má kód HPHP34005. V původním katalogu má číslo pozice 11 i více odlišných provedení. Rozhodující je původní objednací kód, obrys a způsob uchycení, nikoli jen stejný příkon světla.

Tělo optiky, základna optiky a zadní příruba

HPHP34003 na pozici 4 je tělo optiky. Základna optiky HPHP34002 má pozici 17 a zadní příruba HPHP34013 pozici 21. Jde o samostatné části, které se vybírají podle skutečně poškozené součástky. Sada HORNVS na pozici 16 obsahuje 6 vrutů.

Rozkres a dokumentace

Cofies 100 W – originální rozkres a seznam dílů (PDF)

Dokument obsahuje rozkres a identifikaci náhradních dílů; nejde o montážní návod. Před servisem odpojte napájení, elektrické připojení a kontrolu svěřte odborníkovi.
