Náhradní díly světla MTS SSL 300 W

MTS SSL 300 W · NÁHRADNÍ DÍLY SVĚTLA

Správná součástka podle rozkresu a kódu

Těsnění, vývodky, příruba, kabel i pohledové rámečky. Přehled 17 dílů podvodního světla MTS SSL 300 W pomůže rozlišit jednotlivé součásti a vybrat přesné provedení.

Vyhledat náhradní díl Rozkres světla Rozlišit rámečky

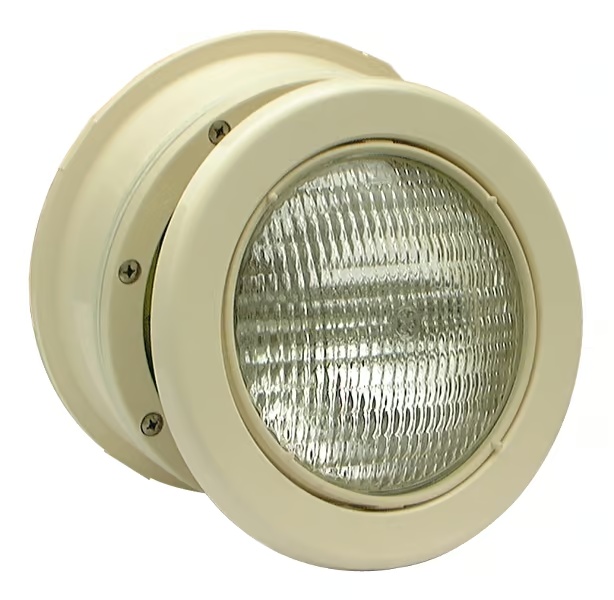

Bazénové světlo MTS SSL 300 W – příklad provedení s ABS rámečkem

Nejdřív ověřte řadu MTS SSL

Samotné označení 300 W neznamená shodné montážní díly. Porovnejte typ světla, původní objednací kód, tvar a uchycení součástky. Rámečky, hrnce ani přírubová těsnění jiných výrobců se nevybírají jen podle výkonu žárovky.

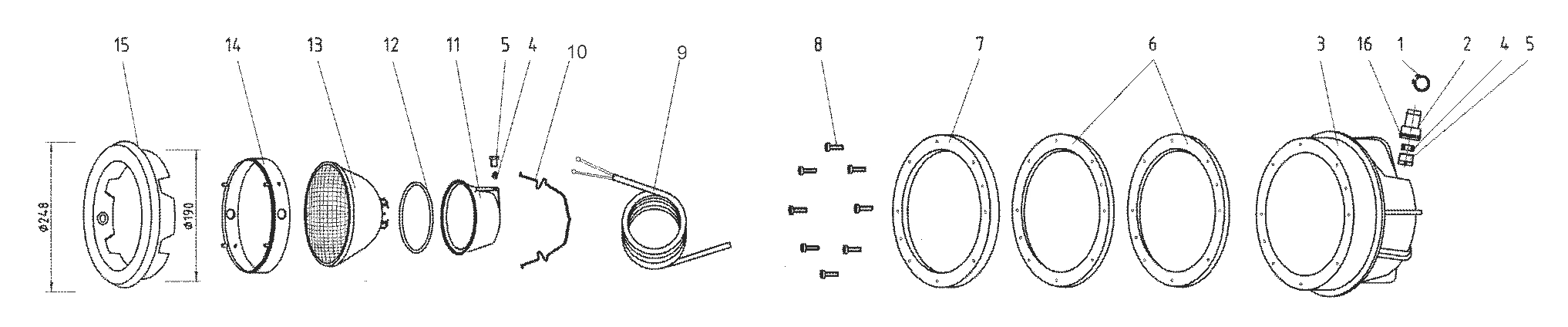

Rozkres světla MTS SSL 300 W

Modře označená čísla jsou klikací. Pozice 15 vede na výběr tří rámečků; ostatní pozice přímo na detail dílu. Rozkres lze otevřít ve větší velikosti.

Očíslovaný rozkres podvodního světla MTS SSL 300 W

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Zvětšit originální rozkres → · Rozkres a seznam dílů v PDF

Pozice 15: který rámeček potřebujete?

Ve společném rozkresu je rámeček zobrazený schematicky. Konkrétní tvar a materiál určují následující kódy.

Kruhový nerezový

Kód E803002
Pozice 15

Detail a cena →

Kruhový ABS

Kód E805001
Pozice 15

Detail a cena →

Čtvercový ABS

Kód E804001
Pozice 15

Detail a cena →

Přehled dílů podle pozic

Vyhledat náhradní díl

Hledejte podle názvu, kódu nebo pozice. Funguje i bez diakritiky.

Pozice	Náhradní díl	Provedení / modely	Produkt
2	Vývodka světla MTS SSL 300 W – E85400211 Kód dílu: E85400211	MTS SSL 300 W	Detail a cena →
3	Hrnec světla MTS SSL 300 W – E854002 Kód dílu: E854002	MTS SSL 300 W	Detail a cena →
4	Těsnění vývodky světla MTS SSL 300 W – E8701062 Kód dílu: E8701062	MTS SSL 300 W	Detail a cena →
5	Matice vývodky světla MTS SSL 300 W – E8701065 Kód dílu: E8701065	MTS SSL 300 W	Detail a cena →
6	Těsnění příruby světla MTS SSL 300 W – E8540023 Kód dílu: E8540023	MTS SSL 300 W	Detail a cena →
7	Příruba světla MTS SSL 300 W – E8540022 Kód dílu: E8540022	MTS SSL 300 W	Detail a cena →
8	Nerezový šroub M6 × 22 pro světlo MTS SSL 300 W – E1550 Kód dílu: E1550	MTS SSL 300 W	Detail a cena →
9	Silikonový kabel ke světlu MTS SSL 300 W – E8040033 Kód dílu: E8040033	MTS SSL 300 W	Detail a cena →
10	Nerezová přitahovací spona MTS SSL 300 W – E804004 Kód dílu: E804004	MTS SSL 300 W	Detail a cena →
11	Kryt svorek světla MTS SSL 300 W – E8040031 Kód dílu: E8040031	MTS SSL 300 W	Detail a cena →
12	O-kroužek 95 × 6 mm pro světlo MTS SSL 300 W – E804005 Kód dílu: E804005	MTS SSL · 95 × 6 mm	Detail a cena →
13	Bazénová žárovka náhradní halogenová 300W/12V - světlo do bazénu Kód dílu: 801303	Halogen · 300 W / 12 V	Detail a cena →
14	Obroučka čirá světla MTS 300W E8030012 Kód dílu: E8030012	MTS SSL 300 W	Detail a cena →
15	Kruhový nerezový rámeček MTS SSL 300 W – E803002 Kód dílu: E803002	Kruhový · nerez	Detail a cena →
15	Kruhový ABS rámeček MTS SSL 300 W – E805001 Kód dílu: E805001	Kruhový · ABS	Detail a cena →
15	Čtvercový ABS rámeček MTS SSL 300 W – E804001 Kód dílu: E804001	Čtvercový · ABS	Detail a cena →
16	O-kroužek 20 × 2 mm pro světlo MTS SSL 300 W – E601902020 Kód dílu: E601902020	MTS SSL · 20 × 2 mm	Detail a cena →

Jak vybrat správný náhradní díl MTS SSL

Které těsnění patří na které místo?

Ploché přírubové těsnění E8540023 má pozici 6. Velký O-kroužek E804005 95 × 6 mm patří k připojovací části v pozici 12. Malý O-kroužek E601902020 20 × 2 mm je u vývodky v pozici 16. Těsnění vývodky E8701062 v pozici 4 je další samostatný díl. Při výběru porovnejte profil, rozměry a místo usazení.

Vývodka, matice a kabel nejsou jeden komplet

Vývodka E85400211, její těsnění E8701062 a matice E8701065 jsou uvedené zvlášť. Silikonový kabel E8040033 má vlastní pozici 9. U opravy kabelového vstupu proto určete konkrétní poškozenou součást a ověřte návaznost na původní sestavu.

Čirá obroučka a pohledový rámeček

Čirá obroučka E8030012 je pozice 14. Pohledové rámečky mají společnou pozici 15, ale liší se tvarem a materiálem. Samotné číslo pozice proto pro objednání rámečku nestačí.
