Náhradní díly světla Hayward 300 W
HAYWARD 300 W
Vyberte správný díl podle rozkresu
Rámečky, příruby, těsnění, kryt žárovky i montážní hrnec. Najděte potřebnou součástku podle její pozice a objednacího kódu. Přehled zahrnuje 14 položek pro sestavu Hayward 300 W.
Najít náhradní dílRozkres světla Hayward 300 WNejdřív ověřte světlo a původní kód
Označení 300 W používá více výrobců a řad. Tento rozkres patří světlu Hayward 300 W. Porovnejte označení původního dílu, jeho tvar, uchycení a místo v sestavě; samotný příkon nepotvrzuje kompatibilitu.

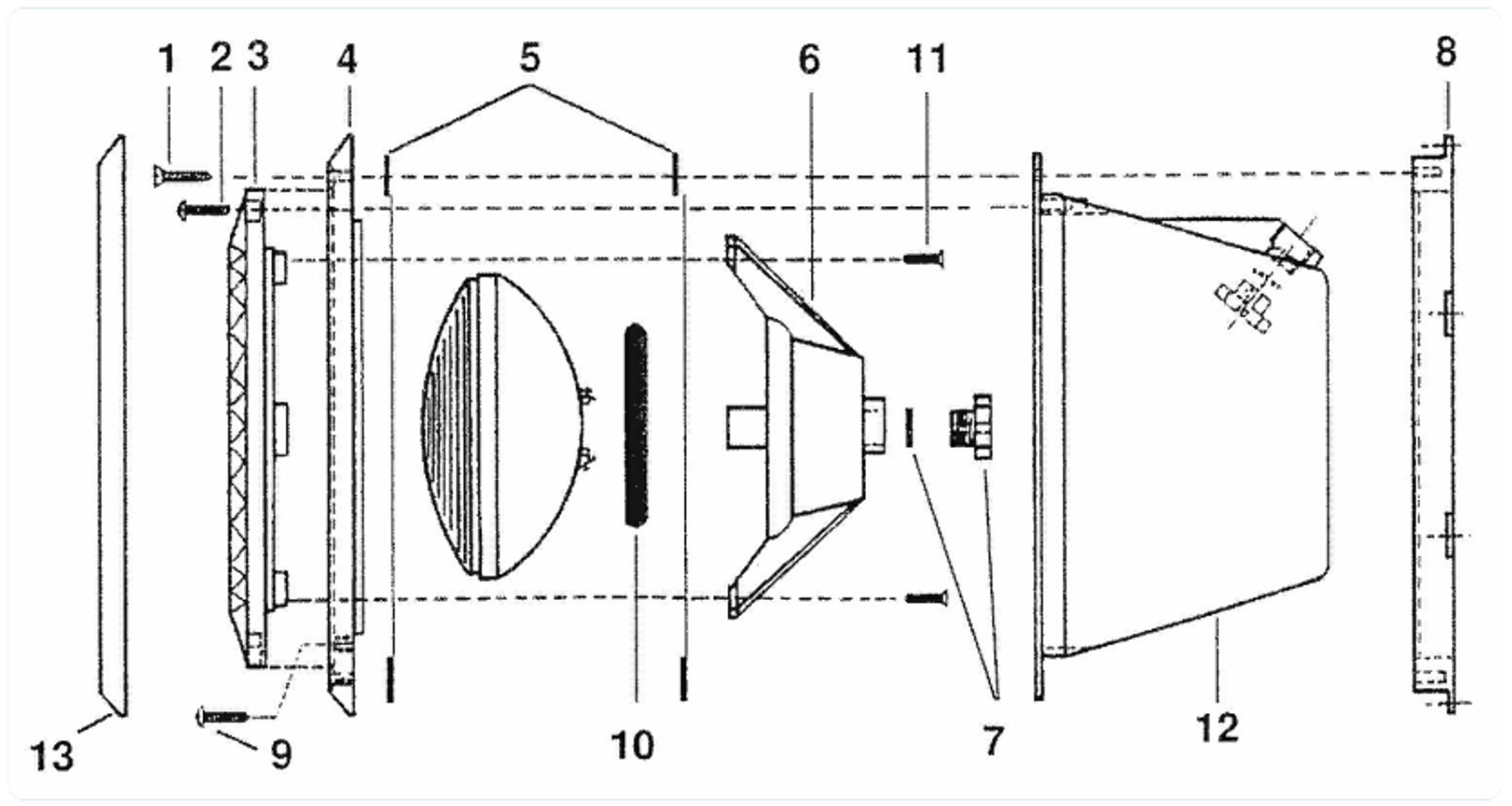

Rozkres světla Hayward 300 W
Modře označená čísla otevřou detail příslušného dílu . Hadice HPR20018 není v obrázku zakreslená a najdete ji v tabulce pod označením NR.
Originální rozkres a seznam náhradních dílů (PDF) →
Náhradní díly podle pozice v rozkresu
Zobrazeno 14 z 14 dílů
Žádný díl neodpovídá hledání. Zkuste kratší název nebo kód.
| Pozice | Náhradní díl | Provedení / modely | Produkt |
|---|---|---|---|
| 1 | Sada vrutů světla Hayward 300 WKód dílu: HSPX0507Z1 | Hayward 300 W · Sada vrutů | Detail a cena → |
| 2 | Nerezový šroub M5 × 40 mm světla Hayward 300 WKód dílu: HSPX0540Z16E | Hayward 300 W · Nerezový šroub M5 × 40 mm | Detail a cena → |
| 3 | Malý rámeček světla Hayward 300 WKód dílu: HSPX0512A | Hayward 300 W · Malý rámeček | Detail a cena → |
| 4 | Příruba světla Hayward 300 WKód dílu: HSPX0507A1 | Hayward 300 W · Přední příruba | Detail a cena → |
| 5 | Těsnění světla Hayward 300 WKód dílu: HSPX0506DE | Hayward 300 W · Přírubové těsnění | Detail a cena → |
| 6 | Kryt žárovky světla Hayward 300 WKód dílu: HSPX0512B | Hayward 300 W · Kryt žárovkové sestavy | Detail a cena → |
| 7 | Sada průchodky světla Hayward 300 WKód dílu: HSPX0512CKIT | Hayward 300 W · Sada kabelové průchodky | Detail a cena → |
| 8 | Spodní příruba světla Hayward 300 WKód dílu: HSPX0507D | Hayward 300 W · Spodní příruba | Detail a cena → |
| 9 | Nerezový šroub M5 × 20 mm světla Hayward 300 WKód dílu: HSPX0555Z2 | Hayward 300 W · Nerezový šroub M5 × 20 mm | Detail a cena → |
| 10 | O-kroužek žárovky světla Hayward 300 WKód dílu: HSPX0512Z1 | Hayward 300 W · O-kroužek žárovkové sestavy | Detail a cena → |
| 11 | Šroub světla Hayward 300 W – HSPX1088MKód dílu: HSPX1088M | Hayward 300 W · Šroub · označení HSPX1088Z | Detail a cena → |
| 12 | Montážní hrnec světla Hayward 300 WKód dílu: HSPX0508A | Hayward 300 W · Montážní hrnec HSPX0508A | Detail a cena → |
| 13 | Velký rámeček světla Hayward 300 WKód dílu: HSPX0507A2 | Hayward 300 W · Velký pohledový rámeček | Detail a cena → |
| NR | Pružná propojovací hadice k bazénovému světluKód dílu: HPR20018 | Propojovací hadice · mimo rozkres | Detail a cena → |
Malý a velký rámeček jsou dvě různé součástky
HSPX0512A patří na pozici 3; velký rámeček HSPX0507A2 na pozici 13 tvoří vnější pohledovou část. Pro výběr použijte kód a uchycení původního dílu. Nejde o dvě velikosti stejného výrobku.
Těsnění příruby a O-kroužek žárovky nezaměňujte
HSPX0506DE na pozici 5 těsní montážní část. O-kroužek HSPX0512Z1 na pozici 10 patří k žárovkové sestavě. U kabelového vstupu je sada průchodky HSPX0512CKIT na pozici 7. Při opravě nejdřív určete konkrétní místo netěsnosti.
Kryt žárovky není montážní hrnec
Kryt HSPX0512B na pozici 6 je součást žárovkové sestavy. Hrnec HSPX0508A na pozici 12 je zabudovaný do stěny bazénu. Před výměnou montážního dílu ověřte provedení stěny a přístup k instalaci.
Rozkres a dokumentace
Originální rozkres a seznam náhradních dílů (PDF) →
PDF obsahuje rozkres a identifikaci dílů, nikoli montážní návod. Originální dokument může zobrazovat i varianty, které nejsou v této nabídce.
Nejste si jistí výběrem?
Pošlete nám fotografii světla, původního dílu a označení výrobce. Připojte rozměry a kód, pokud jej znáte.
