2a · E1530071
Standardní příruba
Toto provedení je v seznamu oddělené od nerezové příruby. Ověřte původní montáž a rozmístění otvorů. Společný rozkres nepotvrzuje automatickou záměnu obou variant.
Detail a cena →Náhradní díly skimmeru V20 pro fóliové bazény
V20 · FÓLIOVÉ BAZÉNY
Vyberte správnou součástku podle rozkresu a kódu
Příruby, těsnění, límec, víko, košík, dvířka, pant a šroub. Přehled vychází z rozkresu V20 pro fóliové bazény. Některé názvy dílů zahrnují i V30; porovnejte původní provedení a kód, ne pouze označení řady V.
2b · E1530073
Nerezová příruba
Dodavatel ji označuje jako nerezovou, ale neuvádí jakost nerezu. Těsnění má vlastní kód E153008; obrázek celé sestavy neurčuje obsah balení příruby.

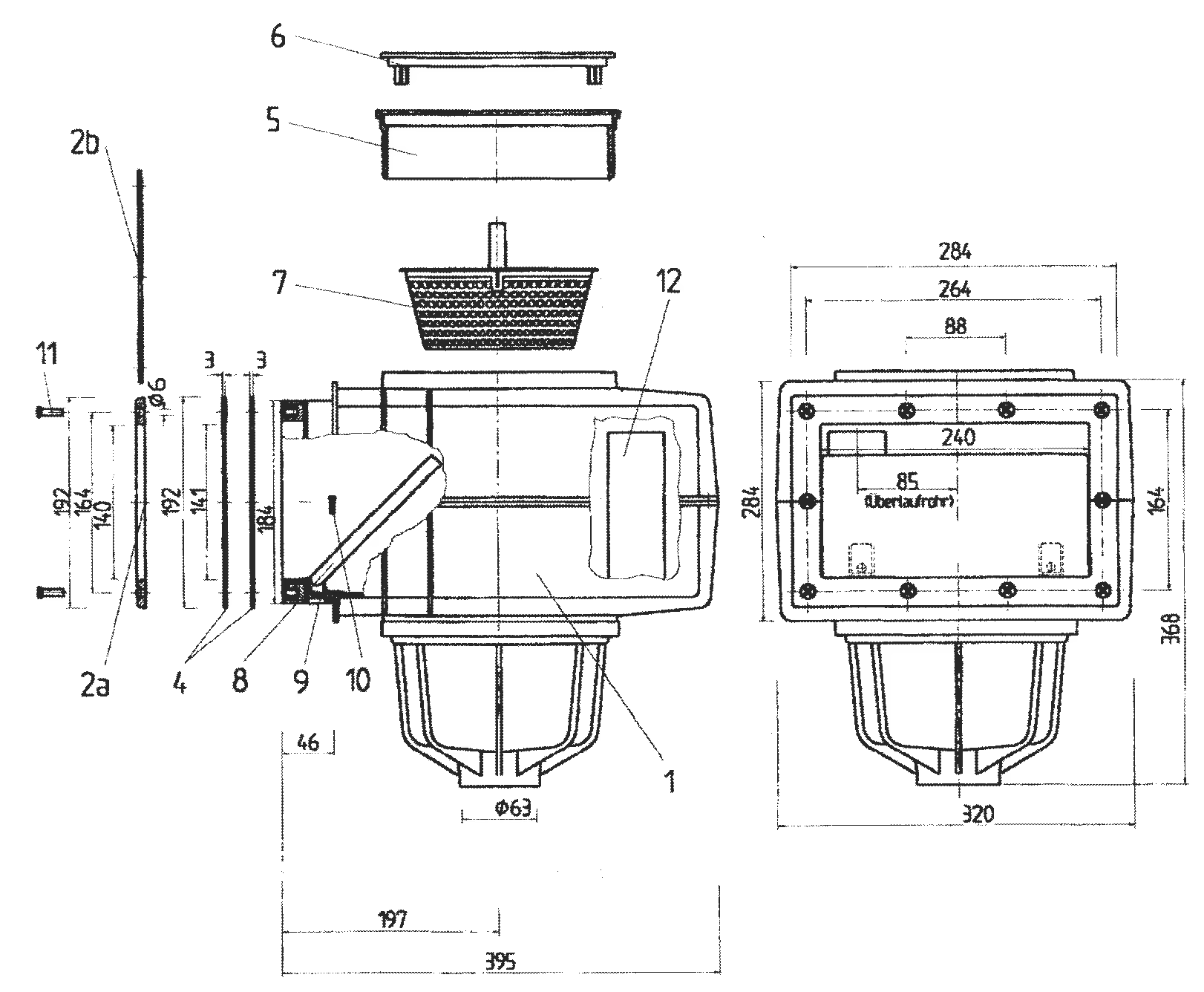

Detail a cena →Rozkres skimmeru V20 pro fólie
Modrá označení otevřou odpovídající díl. Původní rozkres obsahuje i součástky mimo tento přehled; proklik mají pouze označené položky.
Originální rozkres a seznam dílů (PDF) →
Kde není samostatná fotografie, je obrázkem detail původního technického rozkresu. Ukazuje umístění, nepotvrzuje materiál, rozměr ani obsah balení.
Přehled náhradních dílů
Žádný díl neodpovídá hledání.
| Pozice | Obrázek / detail rozkresu | Náhradní díl | Provedení / modely | Produkt |
|---|---|---|---|---|
| 2a |  |

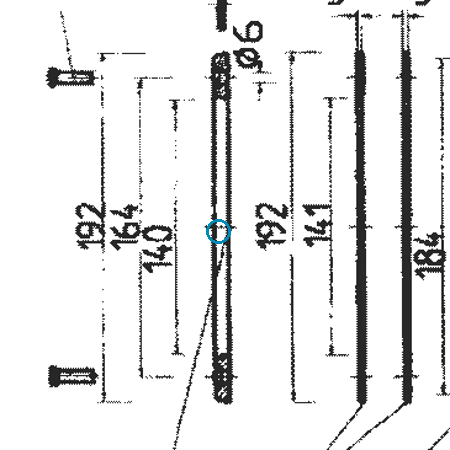

Příruba skimmeru V20 / V30 – E1530071Kód dílu: E1530071 | V20 pro fólie · Standardní příruba | Detail a cena → |
| 2b |  |

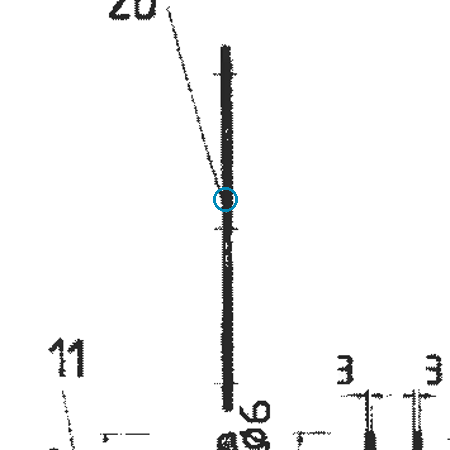

Nerezová příruba skimmeru V20 / V30 – E1530073Kód dílu: E1530073 | V20 pro fólie · Nerezová příruba | Detail a cena → |
| 4 |  |

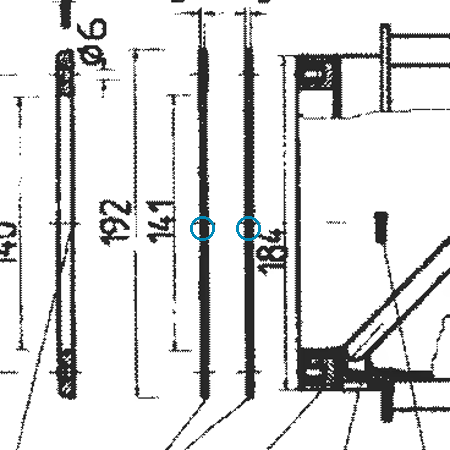

Těsnění skimmeru V20 / V30 – E153008Kód dílu: E153008 | V20 pro fólie · Přírubové těsnění | Detail a cena → |
| 5 |  |

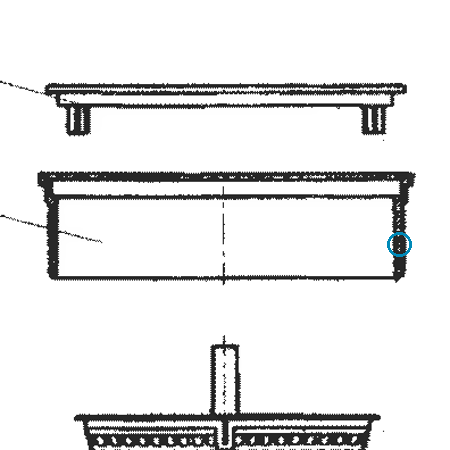

Límec víka skimmeru V20 / V30 – E1024003Kód dílu: E1024003 | V20 pro fólie · Límec horního víka | Detail a cena → |
| 6 |  |

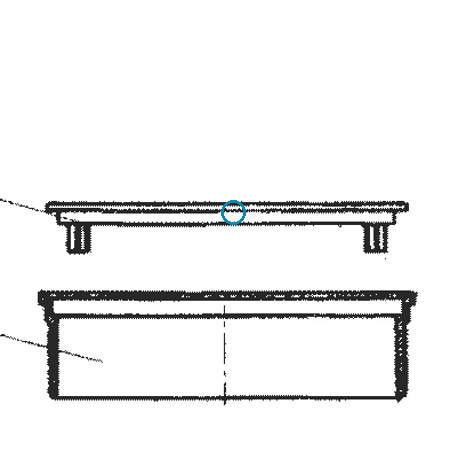

Víko skimmeru V20 / V30 – E1030041Kód dílu: E1030041 | V20 pro fólie · Horní servisní víko | Detail a cena → |
| 7 |  |
SKIMMER V20, V10, V30 - Košík do skimmeruKód dílu: E103005 | V20 / V10 / V30 · původní košík | Detail a cena → |
| 8 |  |

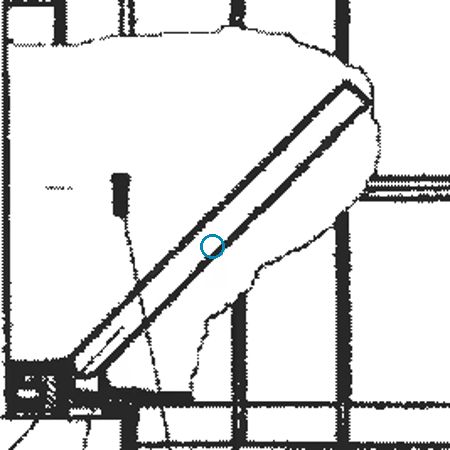

Dvířka skimmeru V20 / V30 – E103006Kód dílu: E103006 | V20 pro fólie · Dvířka / klapka skimmeru | Detail a cena → |
| 9 |  |

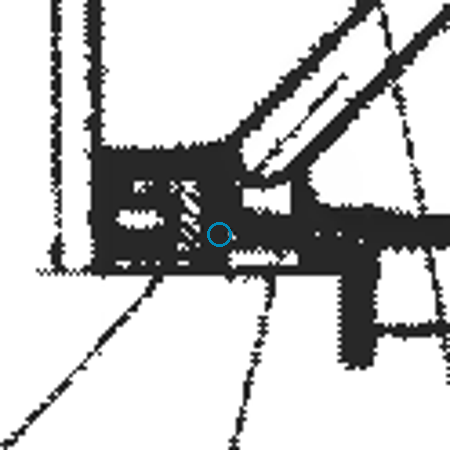

Pant dvířek skimmeru V20 / V30 – E1030061Kód dílu: E1030061 | V20 pro fólie · Pant dvířek | Detail a cena → |
| 11 |  |
Nerezový šroub M6 × 22 pro světlo MTS SSL 300 W – E1550Kód dílu: E1550 | V20 · sdílený díl E1550 | Detail a cena → |
Víko a límec jsou dvě různé součástky
E1030041 je víko na pozici 6, E1024003 jeho límec na pozici 5. Před objednáním porovnejte původní součástku a její dosednutí. Podobný horní obrys sám o sobě nestačí.
Dvířka, nebo jen pant?
Dvířka E103006 mají pozici 8, pant E1030061 pozici 9. Před výběrem určete skutečně poškozenou část zavěšení. V rozkresu jde o samostatně vedené položky, nikoli potvrzenou společnou sadu.
Sdílený šroub E1550
E1550 je vedený i u světla MTS SSL 300 W. Proklik proto vede na existující produkt s původním názvem a popiskem ke světlu. Dodavatelský rozkres V20 uvádí stejný objednací kód a rozměr M6 × 22 mm.
Související příslušenství
SKIMMER V20 ABS - Vakuový sací kotouč
Stávající sací kotouč je jiný díl než košík a v tomto přehledu nemá očíslovanou pozici. Jeho původní parametry i popisky zůstávají beze změny.
Detail a cena →Nejste si jistí výběrem?
Pošlete fotografii skimmeru i původního dílu, jeho rozměry a čitelný objednací kód, pokud ho znáte.
