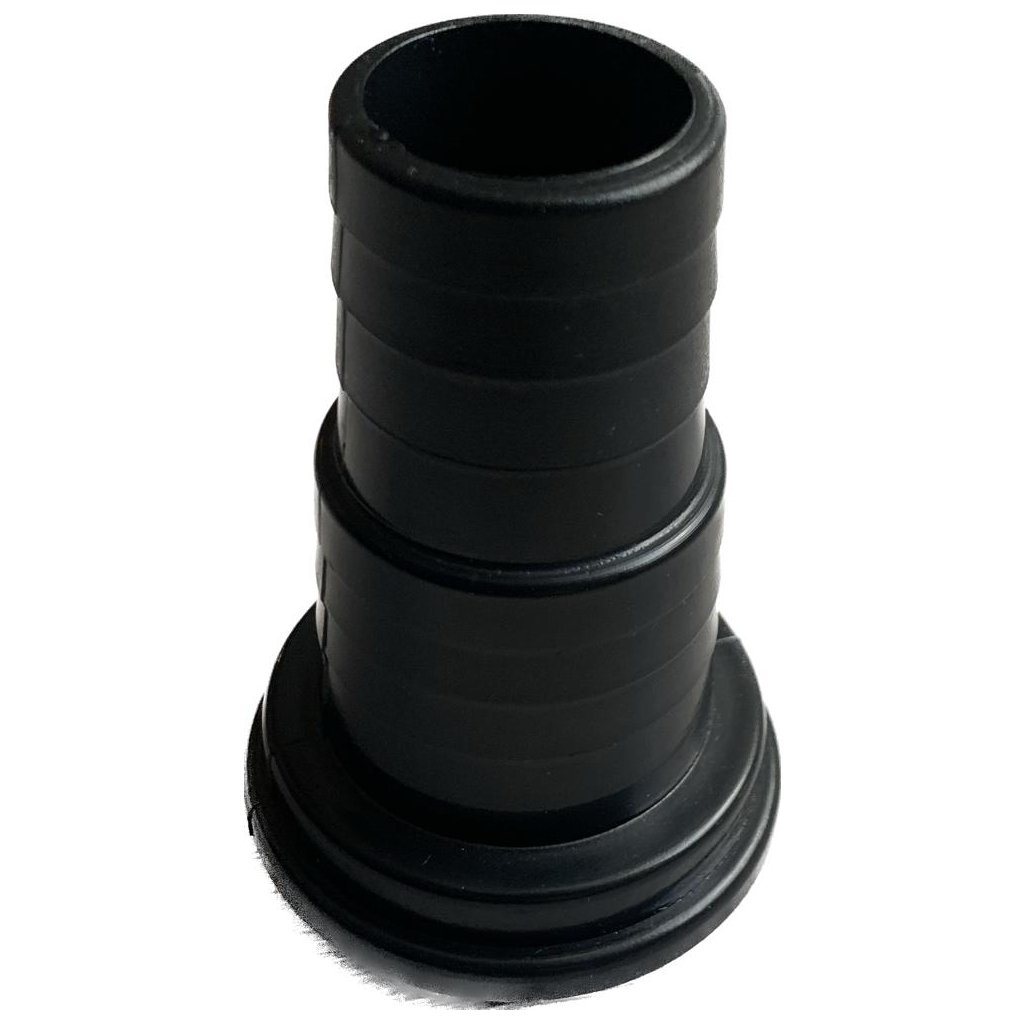

Přechodka na hadici 38,32mm čerpadla Badu Magic 4,6,8,11, Bettar TOP, Badu Picco
Rozměry a technické údaje
| Výška | 85 mm |
|---|---|
| Průměr | 59 mm |
Rozměry a technické údaje
| Výška | 85 mm |
|---|---|
| Průměr | 59 mm |
Přechodka na hadici 38,32mm čerpadla Badu Magic 4,6,8,11, Bettar TOP, Badu Picco
Umožňuje připojení odpovídající bazénové hadice o průměru 32 nebo 38 mm k čerpadlu.
Rada bazénáře
Ověřte vnitřní průměr hadice a provedení připojovacího šroubení. Šipka v rozkresu ukazuje místo napojení; samotný hadicový tvar není v tomto výkresu rozložený.
Co zkontrolovat před objednáním
Šroubení umožňuje rozebíratelné připojení potrubí k čerpadlu. Při netěsnosti zkontrolujte stav těsnění a dosedacích ploch. Prasklá matice nebo poškozený závit může vyžadovat výměnu odpovídající části připojení.
Kompatibilita a identifikace dílu
| Kód dílu | 2921672106 |
|---|---|
| Určení | BADU Magic 4, 6, 8, 11 |
| Pozice v rozkresu | 721 |
Jak vybrat správné provedení
Porovnejte rozměr potrubí, závit na straně čerpadla a podobu připojení. Rozměr potrubí není automaticky průměrem závitu matice. U sady se řiďte uvedeným počtem a provedením dílů.
Kdy díl vyměnit
Hodí se jako náhrada poškozeného nástavce nebo při napojení čerpadla na hadicový rozvod.
Na co si dát pozor při výměně
Montáž proveďte podle návodu čerpadla a použitého potrubního systému. Při připojení zabraňte pnutí a nesouososti potrubí. Po sestavení ověřte správné usazení těsnění a těsnost spoje.
Jak použít rozkres v galerii
Pozice v přehledu odpovídá označení v příslušném rozkresu. Šipka pomáhá najít místo v sestavě; u některých drobných dílů označuje pouze oblast montáže. Před nákupem porovnejte původní díl, jeho kód a konkrétní provedení čerpadla. Objednáváte položku uvedenou v názvu, nikoli celou sestavu na výkresu.
Související přehledy dílů
Pomůžeme s výběrem
Pošlete na info@chemie-bazen.cz fotografii původního dílu a výrobního štítku čerpadla. Připojte rozměry, které jste naměřili, a popis místa montáže. Tyto podklady pomohou porovnat správné provedení.
Doplňkové parametry
| Kategorie: | Náhradní díly na čerpadlo Badu Magic 4,6,8,11 |
|---|---|
| Hmotnost: | 0.1 kg |
| Druh dílu: | Připojovací díly |
| Kompatibilní řada: | BADU Magic, BADU Picco, BADU Top / Bettar |
| Typ produktu: | Náhradní díl |
| Značka: | Vagnerpool |
