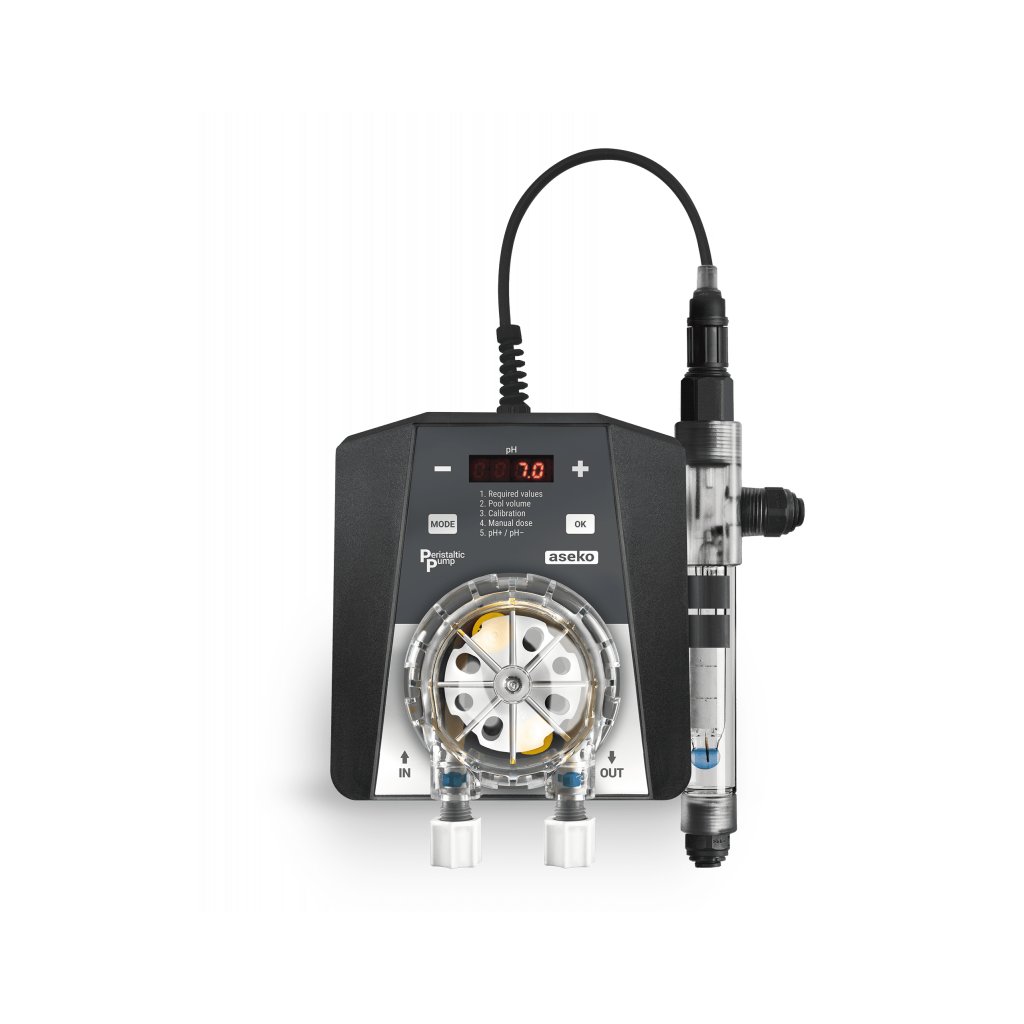

Dávkovací automat na pH do bazénu - PP60 pH Aseko

Detailní popis produktu

• Regulace pH vody ve vnitřním i venkovním bazénu, jezírku, vířivce
• Dávkování ph na základě měření vody

Technická charakteristika

• Klimatická odolnost 0-40°C
• Příkon 20 VA
• Hmotnost 2268 g

• Pojistka T80 mA
• Umístění nástěnné

• Kategorie přepětí v instalaci II
• Krytí IP30

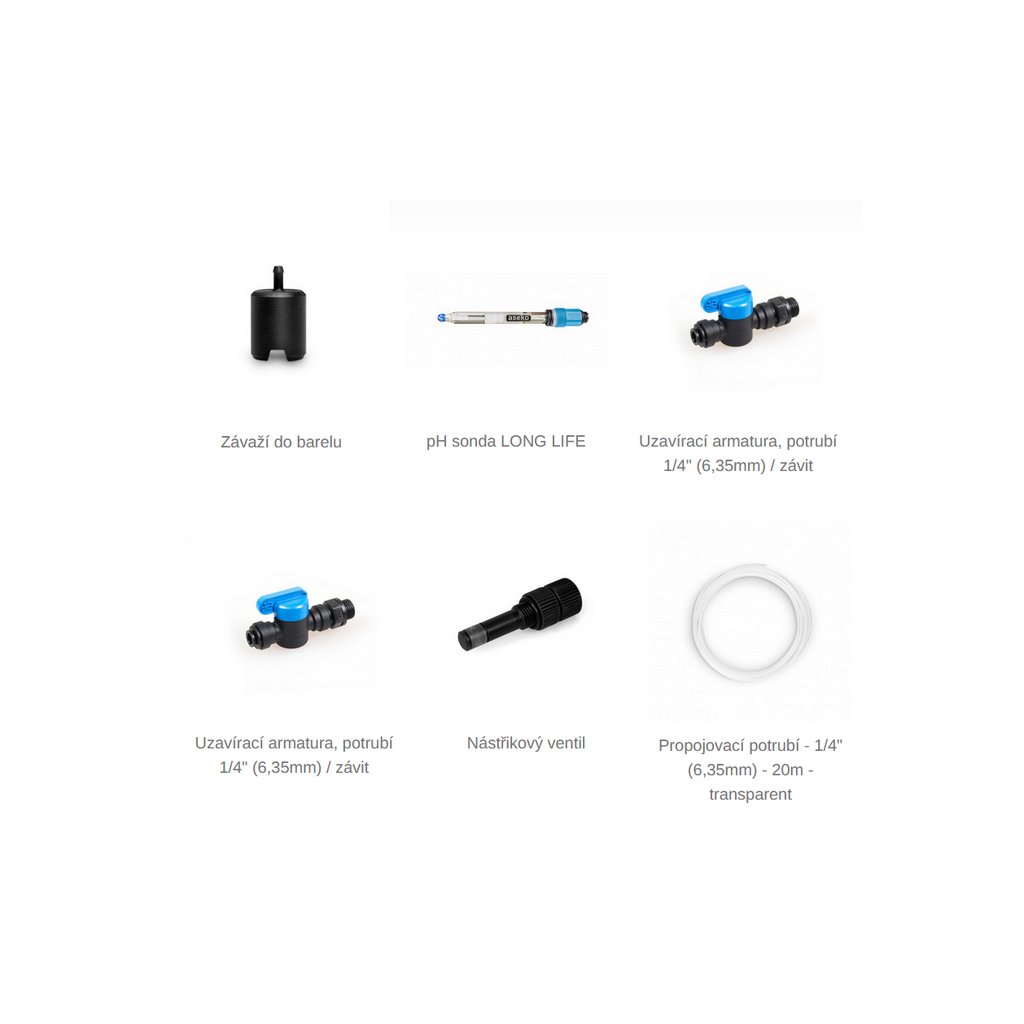

Balení obsahuje:

-  Sondu na pH

Vstřikovací ventil pro vstřikování ph do potrubí 1x

Uzavírací ventil pro tok vody k sondám 2x

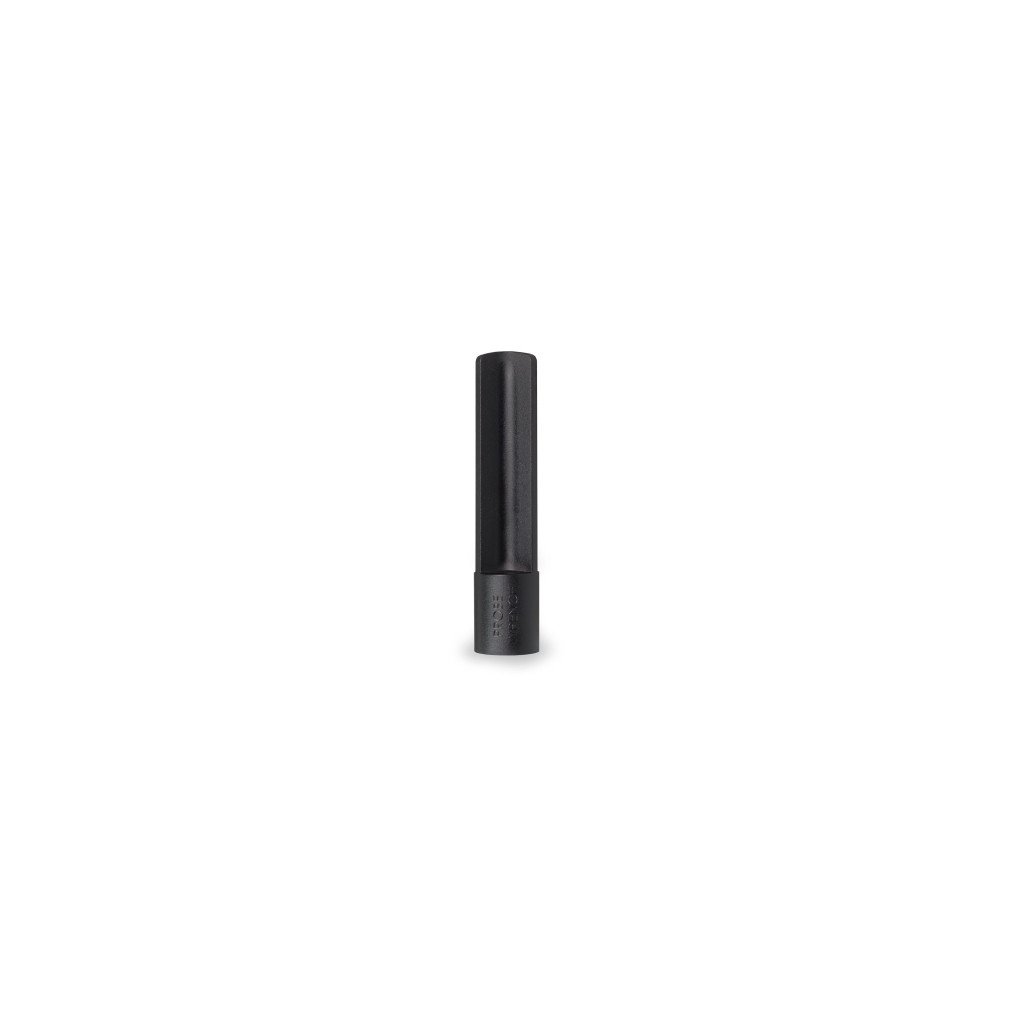

Klíč na sondy

Závaží do barelu 1x

 -hadičku na propojení všech podstatných součástí.

DŮLEŽITÉ:

Pro napojení do potrubí, je potřeba ještě dokoupit přechodky do potrubí.

Na našich bazénech používáme 3x T-kus a 3x puk 1/4".

 Instalace
Zapojení regulátoru ASIN Aqua pH do čisticího okruhu bazénu je znázorněno na obrázku s filtrací. Odběr vody
k sondě pH je nutno umístit mezi čerpadlem čističky a filtrem a připojit na spodek pouzdra sondy
pH, výstup se zavede do potrubí na sací straně oběhového čerpadla. K propojení se užívá
hadička z polyetylenu o vnějším průměru 6 mm, která se do nástavců pouze zatlačí na doraz a
zajistí povytažením zpět. Pro uvolnění hadičky zpět je třeba podržet zatlačený kroužek,
označený na obrázku šipkou, a hadičku vytáhnout. Voda je protlačována kolem sond tlakovou
diferencí vzniklou na filtru.

Sání čerpadla dávkovače (označené na skříni regulátoru IN) se připojí na zásobník příslušného činidla
a výstup (označený OUT) se zavede PE hadičkou o vnějším průměru 6 mm k nástřikovým ventilům do
potrubí za filtrem a topením. Připojení hadičky k čerpadlu se provede zasunutím hadičky do
vstupního (výstupního) otvoru a přitažením převlečnou maticí. V žádném případě nesmí být před
odběrem vody do měřící cely!!! K nástřikovému ventilu je hadička zafixována převlečnou maticí
.
Sondu pH zašroubujeme do měřící cely na boku přístroje a našroubujeme konektor. Vše utahujeme
pouze rukou, bez použití kleští nebo klíčů.
Regulátor se spouští zasunutím síťového kabelu do sítě. Napájení musí být společné s napájením
oběhového čerpadla čističky. Vypnutí oběhového čerpadla čističky musí vypnout ASIN Aqua pH, jinak
by docházelo k chybnému měření. Připojení sítě se provede třížilovým kabelem do zásuvky, která je
na síti TNS opatřená jednorázovým proudovým chráničem se jmenovitým vypínacím proudem ΔIn
=30 mA a jmenovitým proudem min. 1A. Připojovací vidlice musí být volně přístupná
